Selagem impermeabilizante exterior de junta perimetral entre negativo e conduta de instalações, em parede de fachada.
NIO040 Selagem impermeabilizante exterior de junta perimetral entre negativo e conduta de instalações, em parede de fachada. Un
Selagem impermeabilizante exterior de junta perimetral de 15 mm de largura, entre tubo passa-muros de PVC de 90 mm de diâmetro e duto de instalações colocada no seu interior, com massa elastomérica monocomponente à base de poliuretano, de cor branca, sobre cordão de polietileno expandido de células fechadas, de seção circular de 20 mm de diâmetro, colocado a uma profundidade de pelo menos 2 cm da borda exterior do tubo passa-muros que terá sido fixado previamente, com argamassa de cimento hidrófuga, no interior de uma abertura executada na parede de fachada até 40 cm de espessura e posterior injeção de espuma de poliuretano pelo interior contra o fundo da junta.
Preço

R$ 21,39

Exportação
Arrastar BC3 sobre 'Arquimedes' ou outro programa de medições e orçamentos. Arrastar BC3 sobre 'Arquimedes'. Abrir este conteúdo no 'Excel' Abrir este conteúdo no 'Excel 2003' ou anteriores
Enviar sugestão

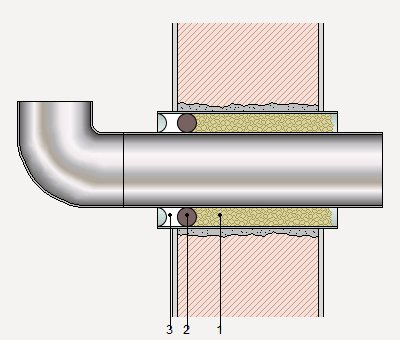

1:
Isolamento.
2:
Fundo de junta.
3:
Vedação elástica.
Diâmetro do tubo passa-muros (mm)
Casa comercial
Largura da junta (mm)
O cordão será escolhido com um diâmetro aproximadamente 25% maior que a largura da junta, de modo a que fique fixo por compressão, e será colocado a uma profundidade que assegure que a espessura da massa aplicada é aproximadamente metade da largura da junta
Material
Cor

Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt15bas010d

m

Cordão de polietileno expandido de células fechadas, de seção circular de 20 mm de diâmetro, para o enchimento de fundo de junta.

0,283

1,11

0,31

mt15bas030a

Un

Cartucho de massa elastomérica monocomponente à base de poliuretano, de cor branca, de 600 ml, tipo F-25 HM segundo ISO 11600, de alta aderência e de endurecimento rápido, com elevadas propriedades elásticas, resistência à intempérie, ao envelhecimento e aos raios UV, apta para estar em contato com agua potável, dureza Shore A aproximada de 35 e alongamento em ruptura > 600%, segundo ISO 11600.

0,071

42,74

3,03

mt36tvg010ea

m

Tubo de PVC, de 90 mm de diâmetro e 1,2 mm de espessura.

0,500

5,82

2,91

mt08aaa010a

m³

Água.

0,006

3,79

0,02

mt09mif010ka

t

Argamassa industrializada para alvenaria, de cimento, cor cinza, com aditivo hidrófugo, resistência à compressão 10 N/mm², fornecida em sacos.

0,006

161,82

0,97

mt13blw110b

Un

Aerossol de 750 cm³ de espuma de poliuretano, de 22,5 kg/m³ de densidade, 140% de expansão, 18 N/cm² de resistência à tração e 20 N/cm² de resistência à flexão, condutibilidade térmica 0,04 W/(mK), estável de -40°C a 100°C; para aplicar com cânula.

0,320

21,41

6,85

mo020

h

Pedreiro.

0,114

32,24

3,68

mo112

h

Servente de pedreiro.

0,114

28,03

3,20


%

Custos diretos complementares

2,000

20,97

0,42

Custo de manutenção decenal: R$ 34,22 nos primeiros 10 anos.



Total:

21,39

UNIDADE DE OBRA NIO040: SELAGEM IMPERMEABILIZANTE EXTERIOR DE JUNTA PERIMETRAL ENTRE TUBO PASSA-MUROS E DUTO DE INSTALAÇÕES, EM PAREDE DE FACHADA.


MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Não será colocado em contato a massa elástica à base de poliuretano com materiais betuminosos.


CARACTERÍSTICAS TÉCNICAS

Selagem impermeabilizante exterior de junta perimetral de 15 mm de largura, entre tubo passa-muros de PVC de 90 mm de diâmetro e duto de instalações colocada no seu interior, com massa elastomérica monocomponente à base de poliuretano, de cor branca, sobre cordão de polietileno expandido de células fechadas, de seção circular de 20 mm de diâmetro, colocado a uma profundidade de pelo menos 2 cm da borda exterior do tubo passa-muros que terá sido fixado previamente, com argamassa de cimento hidrófuga, no interior de uma abertura executada na parede de fachada até 40 cm de espessura e posterior injeção de espuma de poliuretano pelo interior contra o fundo da junta.



CRITÉRIO DE MEDIÇÃO DE PROJETO

Número de unidades previstas, segundo documentação gráfica de Projeto.



CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA


DO SUPORTE.

Será verificado que a junta está limpa, seca e sem pó, gordura e matérias estranhas.


AMBIENTAIS.

Serão suspensos os trabalhos quando a temperatura ambiente seja inferior a 5°C ou superior a 30°C, chova com intensidade, neve ou exista vento excessivo.



FASES DE EXECUÇÃO.

Marcação. Perfuração da parede. Fixação do tubo passa-muros. Colocação do duto no interior do tubo passa-muros. Enchimento do fundo de junta. Injeção da espuma de poliuretano. Aplicação da massa. Arremates do revestimento exterior da parede no encontro com o tubo passa-muros.



CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projeto.



Classe CONAMA (a)

Código IBAMA (b)

Tipo

Peso (kg)

Volume (l)

B

17 02 03

Plástico.

0,053

0,088

B

17 09 04

Mistura de resíduos de construção e demolição que não contém substâncias perigosas.

0,003

0,002

A

17 01 01

Resíduos de cimento.

0,113

0,075


Resíduos gerados:

0,169

0,166

B

15 01 01

Embalagens de papel e cartão.

0,060

0,080

B

17 02 03

Plástico.

0,009

0,015

B

17 02 01

Madeira.

0,040

0,036

B

15 01 04

Embalagens de metal.

0,048

0,080


Embalagens:

0,157

0,211


Total resíduos:

0,326

0,377

(a) Classe segundo a Resolução nº 307/2002 do CONAMA

(b) Código segundo a Instrução Normativa n.º 13/2012 do IBAMA
