FLY020

m²

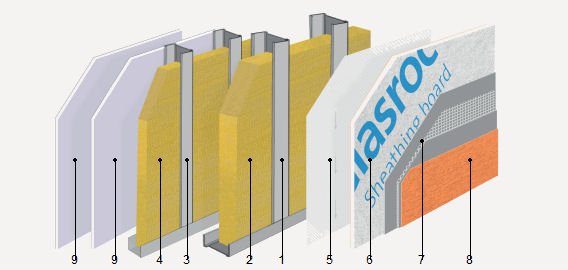

Fachada leve de placas. Sistema Placotherm Integra Glasroc X "PLACO".

R$ 417,32

Fachada leve de placas. Sistema Placotherm Integra Glasroc X "PLACO", formado por: ESTRUTURA EXTERIOR: estrutura metálica de aço galvanizado de canais horizontais THR e montantes verticais THM, com uma modulação de 600 mm; ISOLAMENTO EXTERIOR: painel compacto de lã mineral Arena, de alta densidade, Arena Master "ISOVER", de 90 mm de espessura, sem revestir, resistência térmica 2,35 m²K/W, condutibilidade térmica 0,038 W/(mK), colocado topo a topo; PLACA EXTERIOR: placa de gesso acartonado GM-FH1 / - 1200 / 2800 / 12,5 / com as bordas longitudinais afinados, Glasroc X 13 "PLACO"; ESTRUTURA INTERIOR: estrutura metálica de aço galvanizado de canais horizontais R 48 e montantes verticais M 48, com uma modulação de 600 mm; ISOLAMENTO INTERIOR: painel semi-rígido de lã mineral Arena de alta densidade, Arena Basic, de 45 mm de espessura, não revestido, resistência térmica 1,2 m²K/W, condutibilidade térmica 0,037 W/(mK), colocado topo a topo; PLACAS INTERIORES: duas placas de gesso acartonado DFI / - 1200 / 2500 / 12,5 / com as bordas longitudinais afinados, Phonique PPH 13 "PLACO"; IMPERMEABILIZAÇÃO: membrana altamente transpirante, impermeável à água da chuva, Placotherm Estándar, fixada aos montantes da estrutura metálica pela face exterior; REVESTIMENTO EXTERIOR: camada base de malha de reforço CMALL 160 embutida entre duas camadas de argamassa polimérica de altas prestações reforçada com fibras, Placotherm Base, cor branco, composta de cimento branco, cargas minerais, resinas hidrófugas redispersáveis, fibras e aditivos especiais e camada de acabamento de argamassa orgânica Webertene Advance XS "WEBER", cor a escolher, gama Estándar, acabamento em gota, com um tamanho máximo de partícula de 0,5 mm, à base de siloxanos, cargas minerais, pigmentos resistentes aos raios UV, fungicidas e aditivos especiais sobre primer regulador da absorção Webertene Primer "WEBER". Inclusive fita acústica, parafusos para a fixação das placas, fixações para a ancoragem dos perfis, argamassa Placotherm Base e fita CMALL 160 "PLACO", para o tratamento de juntas entre placas exteriores, massa SN "PLACO" e fita "PLACO", para o tratamento de juntas entre placas interiores, perfil de PVC com malha de fibra de vidro anti-álcalis, Perfil Goteo "PLACO", para arremate de padieiras, e fita adesiva de dupla face para a fixação da membrana altamente traspirante. O preço inclui a resolução de vãos de fachada.

Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt12plp340a

m

Canal de perfil de aço galvanizado Z1 (Z140), THR "PLACO", fabricado através de laminação a frio, 100x50 mm de seção e 0,7 mm de espessura.

0,900

8,33

7,50

mt12plp350a

m

Montante de perfil de aço galvanizado Z1 (Z140), THM "PLACO", fabricado através de laminação a frio, 100x40 mm de seção e 1 mm de espessura.

3,000

13,06

39,18

mt12plj020a

m

Banda estanque autocolante, Banda 45 "PLACO", de espuma de polietileno de células fechadas, de 3 mm de espessura e 45 mm de largura, para a estanqueidade da base e do isolamento acústico do perímetro em paredes e revestimentos interiores de placas.

1,650

1,40

2,31

mt12plt035a

Un

Parafuso autoperfurante rosca-chapa, THRPF 13 "PLACO", de 13 mm de comprimento.

7,000

0,16

1,12

mt16lvi035a

m²

Painel compacto de lã mineral Arena, de alta densidade, Arena Master "ISOVER", de 90 mm de espessura, sem revestir, resistência térmica 2,35 m²K/W, condutibilidade térmica 0,038 W/(mK), Euroclasse A1 de reação ao fogo, capacidade de absorção de água a curto prazo <=1 kg/m² e fator de resistência à difusão do vapor de água 1.

1,000

70,98

70,98

mt12plp070b

m

Canal de perfil de aço galvanizado, R 48 "PLACO", fabricado através de laminação a frio, de 3000 mm de comprimento, 48x30 mm de seção e 0,55 mm de espessura.

1,000

5,32

5,32

mt12plp060b

m

Montante de perfil de aço galvanizado, M 48 "PLACO", fabricado através de laminação a frio, de 3000 mm de comprimento, 46,5x36 mm de seção e 0,6 mm de espessura.

2,100

6,48

13,61

mt16lvi030alfq

m²

Painel semi-rígido de lã mineral Arena de alta densidade, Arena Basic "ISOVER", de 45 mm de espessura, não revestido, resistência térmica 1,2 m²K/W, condutibilidade térmica 0,037 W/(mK), Euroclasse A1 de reação ao fogo, capacidade de absorção de água a curto prazo <=1 kg/m² e fator de resistência à difusão do vapor de água 1.

1,000

19,43

19,43

mt15pdw100a

m

Fita adesiva de dupla face, com adesivo acrílico, de 50 mm de largura, com resistência aos raios UV, intervalo de temperatura de trabalho de -20 a 100°C, fornecida em rolos de 50 m de comprimento.

1,700

7,27

12,36

mt15mvp010a

m

Membrana altamente transpirante impermeável à água da chuva, Placotherm Estándar "PLACO", de 175 µm de espessura e 60 g/m², de 0,01 m de espessura de ar equivalente face à difusão de vapor de água, permeabilidade ao ar 2 m³/h·m² a 50 Pa, (Euroclasse E de reação ao fogo), fornecida em rolos de 1,50x50 m.

1,100

18,53

20,38

mt12plk010fembc

m²

Placa de gesso acartonado GM-FH1 / - 1200 / 2800 / 12,5 / com as bordas longitudinais afinados, Glasroc X 13 "PLACO", formada por um núcleo de gesso revestido nas duas faces com fibra de vidro com tratamento hidrófobo.

1,000

67,52

67,52

mt28fvp010a

m

Fita de juntas de malha de fibra de vidro anti-álcalis, CMALL 160 "PLACO", de 160 g/m² de massa superficial, de 100 mm de largura e 0,52 mm de espessura, fornecida em rolos de 50 m de comprimento.

2,100

0,85

1,79

mt28mpp010a

kg

Argamassa polimérica de altas prestações reforçada com fibras, Placotherm Base, "PLACO", cor branco, composta de cimento branco, cargas minerais, resinas hidrófugas redispersáveis, fibras e aditivos especiais, para aplicar com desempenadeira, para tratamento de juntas e emassado superficial de placas em sistemas Placotherm, resistência à compressão de 3 a 7,5 N/mm², absorção de água por capilaridade menor de 0,2 kg/m² min½.

4,600

2,55

11,73

mt28fvp050

m

Perfil de PVC com malha de fibra de vidro anti-álcalis, Perfil Goteo "PLACO", para arremate de padieiras, fornecido em barras de 2,5 m de comprimento.

0,170

8,71

1,48

mt28fvp020a

m

Malha de reforço de fibra de vidro anti-álcalis, CMALL 160 "PLACO", de 160 g/m² de massa superficial, de 1,1 m de largura e 0,52 mm de espessura, fornecida em rolos de 50 m de comprimento.

1,100

7,65

8,42

mt12plk010hgpcc

m²

Placa de gesso acartonado DFI / - 1200 / 2500 / 12,5 / com as bordas longitudinais afinados, Phonique PPH 13 "PLACO", formada por uma alma de gesso de origem natural embutida e intimamente ligada a duas lâminas de papelão forte, aditivada para melhorar as suas prestações acústicas.

2,000

21,75

43,50

mt12plj010a

m

Fita microperfurada de papel "PLACO", de 50 mm de largura, para acabamento de juntas de placas de gesso acartonado.

2,100

0,16

0,34

mt12plm010a

kg

Massa de secagem em pó SN "PLACO"; Euroclasse A2-s1, d0 de reação ao fogo, intervalo de temperatura de trabalho de 5 a 30°C, para aplicação manual com fita de juntas; para o tratamento das juntas das placas de gesso acartonado.

0,660

3,36

2,22

mt12plt010a

Un

Parafuso autoatarraxante TTPC 25 "PLACO", com cabeça de trombeta, de 25 mm de comprimento, para instalação de placas de gesso acartonado sobre perfis de espessura inferior a 6 mm.

6,000

0,04

0,24

mt12plt010c

Un

Parafuso autoatarraxante TTPC 35 "PLACO", com cabeça de trombeta, de 35 mm de comprimento, para instalação de placas de gesso acartonado sobre perfis de espessura inferior a 6 mm.

11,000

0,05

0,55

mt12plt040

Un

Parafuso autoperfurante de aço inoxidável Placotherm Integra "PLACO", com cabeça hexagonal, de 25 mm de comprimento.

24,000

0,20

4,80

mt28pcc010c

l

Primer regulador da absorção Webertene Primer "WEBER", cor a escolher, gama Estándar, à base de copolímeros acrílicos, cargas minerais e aditivos especiais, impermeável à água da chuva e permeável ao vapor de água.

0,450

19,81

8,91

mt28esc090c

kg

Argamassa orgânica Webertene Advance XS "WEBER", cor a escolher, gama Estándar, acabamento em gota, à base de siloxanos, cargas minerais, pigmentos resistentes aos raios UV, fungicidas e aditivos especiais.

1,500

12,15

18,23

mo052

h

Montador de sistemas de fachadas pré-fabricadas.

0,944

33,54

31,66

mo099

h

Ajudante de montador de sistemas de fachadas pré-fabricadas.

0,557

27,93

15,56

%

Custos diretos complementares

2,000

409,14

8,18

Custo de manutenção decenal: R$ 33,39 nos primeiros 10 anos.

Total:

417,32

UNIDADE DE OBRA FLY020: FACHADA LEVE DE PLACAS. SISTEMA PLACOTHERM INTEGRA GLASROC X "PLACO".

CARACTERÍSTICAS TÉCNICAS

Fachada leve de placas. Sistema Placotherm Integra Glasroc X "PLACO", formado por: ESTRUTURA EXTERIOR: estrutura metálica de aço galvanizado de canais horizontais THR e montantes verticais THM, com uma modulação de 600 mm; ISOLAMENTO EXTERIOR: painel compacto de lã mineral Arena, de alta densidade, Arena Master "ISOVER", de 90 mm de espessura, sem revestir, resistência térmica 2,35 m²K/W, condutibilidade térmica 0,038 W/(mK), colocado topo a topo; PLACA EXTERIOR: placa de gesso acartonado GM-FH1 / - 1200 / 2800 / 12,5 / com as bordas longitudinais afinados, Glasroc X 13 "PLACO"; ESTRUTURA INTERIOR: estrutura metálica de aço galvanizado de canais horizontais R 48 e montantes verticais M 48, com uma modulação de 600 mm; ISOLAMENTO INTERIOR: painel semi-rígido de lã mineral Arena de alta densidade, Arena Basic, de 45 mm de espessura, não revestido, resistência térmica 1,2 m²K/W, condutibilidade térmica 0,037 W/(mK), colocado topo a topo; PLACAS INTERIORES: duas placas de gesso acartonado DFI / - 1200 / 2500 / 12,5 / com as bordas longitudinais afinados, Phonique PPH 13 "PLACO"; IMPERMEABILIZAÇÃO: membrana altamente transpirante, impermeável à água da chuva, Placotherm Estándar, fixada aos montantes da estrutura metálica pela face exterior; REVESTIMENTO EXTERIOR: camada base de malha de reforço CMALL 160 embutida entre duas camadas de argamassa polimérica de altas prestações reforçada com fibras, Placotherm Base, cor branco, composta de cimento branco, cargas minerais, resinas hidrófugas redispersáveis, fibras e aditivos especiais e camada de acabamento de argamassa orgânica Webertene Advance XS "WEBER", cor a escolher, gama Estándar, acabamento em gota, com um tamanho máximo de partícula de 0,5 mm, à base de siloxanos, cargas minerais, pigmentos resistentes aos raios UV, fungicidas e aditivos especiais sobre primer regulador da absorção Webertene Primer "WEBER". Inclusive fita acústica, parafusos para a fixação das placas, fixações para a ancoragem dos perfis, argamassa Placotherm Base e fita CMALL 160 "PLACO", para o tratamento de juntas entre placas exteriores, massa SN "PLACO" e fita "PLACO", para o tratamento de juntas entre placas interiores, perfil de PVC com malha de fibra de vidro anti-álcalis, Perfil Goteo "PLACO", para arremate de padieiras, e fita adesiva de dupla face para a fixação da membrana altamente traspirante.

CRITÉRIO DE MEDIÇÃO DE PROJETO

Superfície medida segundo documentação gráfica de Projeto, sem duplicar esquinas nem encontros, descontando as aberturas de superfície maior de 3 m².

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegido durante as operações que lhe possam provocar manchas ou danos mecânicos. Será evitada a atuação sobre o elemento de ações mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projeto, sem duplicar esquinas nem encontros, descontando as aberturas de superfície maior de 3 m².

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço inclui a resolução de vãos de fachada.

Classe CONAMA (a)

Código IBAMA (b)

Tipo

Peso (kg)

Volume (l)

B

17 04 05

Ferro e aço.

0,065

0,031

C

17 06 04

Materiais de isolamento que não contêm substâncias perigosas.

0,247

0,412

B

17 02 03

Plástico.

0,022

0,037

B

17 08 02

Materiais de construção à base de gesso que não contêm substâncias perigosas.

0,552

0,552

A

17 01 01

Resíduos de cimento.

0,071

0,047

Resíduos gerados:

0,957

1,079

B

15 01 01

Embalagens de papel e cartão.

0,045

0,060

B

17 02 03

Plástico.

0,733

1,222

Embalagens:

0,778

1,282

Total resíduos:

1,735

2,360

(a) Classe segundo a Resolução nº 307/2002 do CONAMA

(b) Código segundo a Instrução Normativa n.º 13/2012 do IBAMA
