EML100

m

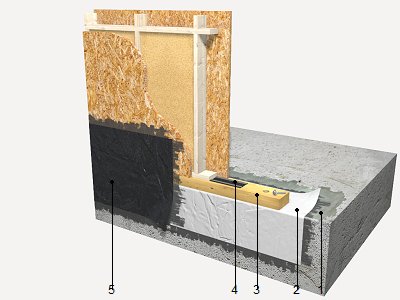

Apoio de parede de wood frame, sobre fundação de concreto.

R$ 371,26

Apoio de parede de wood frame, sobre fundação de concreto, formado por: impermeabilização da fundação com membrana betuminosa adesiva, de 1 mm de espessura, de aplicação a frio, até 60 cm de desenvolvimento; apoio da estrutura através de dormente de 2,5x8 cm de seção de madeira serrada de pinus (pinus spp), fixada à fundação com parafusos estruturais de aço zincado; proteção da estrutura contra a umidade por capilaridade com banda de vedação de borracha sintética EPDM de 100 mm de largura; e impermeabilização exterior do encontro com membrana betuminosa adesiva, de 1,5 mm de espessura, de aplicação a frio, até 40 cm de largura. O preço não inclui as estruturas de wood frame.

Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt14lbr020a

m²

Membrana betuminosa adesiva, de 1 mm de espessura, de aplicação a frio, temperatura de aplicação entre 0°C e 40°C, para fundações, fornecida em rolos de 33 cm de largura e 10 m de comprimento.

0,600

245,55

147,33

mt07mee400jbikb

m³

Madeira serrada de pinus (pinus spp) para dormente de 2,5x8 cm de seção, com classe de resistência C25, para um teor de umidade de 12%, segundo NBR 7190.

0,002

750,01

1,50

mt07emr100aa

Un

Parafuso estrutural de aço zincado, com arruela, de 7,5 mm de diâmetro e 60 mm de comprimento, de cabeça hexagonal, para aparafusar diretamente sobre o furo realizado no concreto.

5,000

3,03

15,15

mt15pdr010a

m

Banda de vedação de borracha sintética EPDM de 100 mm de largura, que tenha aderida a uma das suas faces duas fitas de espuma de poliuretano, intervalo de temperatura de trabalho de -30 a 100°C, fornecida em rolos de 25 m de comprimento.

1,000

76,40

76,40

mt14lbr010c

m²

Membrana betuminosa adesiva, de 1,5 mm de espessura, de aplicação a frio, temperatura de aplicação entre -4°C e 30°C, para fundações, fornecida em rolos de 100 cm de largura e 20 m de comprimento.

0,400

251,08

100,43

mo048

h

Carpinteiro de estruturas de madeira.

0,251

31,99

8,03

mo095

h

Ajudante de montador de estruturas de madeira.

0,502

30,15

15,14

%

Custos diretos complementares

2,000

363,98

7,28

Custo de manutenção decenal: R$ 108,52 nos primeiros 10 anos.

Total:

371,26

UNIDADE DE OBRA EML100: APOIO DE PAREDE DE WOOD FRAME, SOBRE FUNDAÇÃO DE CONCRETO.

CARACTERÍSTICAS TÉCNICAS

Apoio de parede de wood frame, sobre fundação de concreto, formado por: impermeabilização da fundação com membrana betuminosa adesiva, de 1 mm de espessura, de aplicação a frio, até 60 cm de desenvolvimento; apoio da estrutura através de dormente de 2,5x8 cm de seção de madeira serrada de pinus (pinus spp), fixada à fundação com parafusos estruturais de aço zincado; proteção da estrutura contra a umidade por capilaridade com banda de vedação de borracha sintética EPDM de 100 mm de largura; e impermeabilização exterior do encontro com membrana betuminosa adesiva, de 1,5 mm de espessura, de aplicação a frio, até 40 cm de largura. Inclusive limpeza e preparação da superfície, acabamento superficial afagado com esponja ou desempenadeira e cura, desperdícios, cortes, sobreposições das lâminas asfálticas e banda de vedação.

REGULAMENTAÇÃO APLICÁVEL

Execução, controle e documentação:

CRITÉRIO DE MEDIÇÃO DE PROJETO

Comprimento medido segundo documentação gráfica de Projeto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

FASES DE EXECUÇÃO.

Implantação e marcação de eixos. Limpeza e preparação da superfície. Corte e preparação das lâminas. Colocação da impermeabilização da fundação. Implantação, nivelação e fixação dos dormentes. Colocação da banda de estanqueidade. Colocação da impermeabilização exterior.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o comprimento realmente executado segundo especificações de Projeto.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço não inclui as estruturas de wood frame.

Classe CONAMA (a)

Código IBAMA (b)

Tipo

Peso (kg)

Volume (l)

C

17 03 02

Misturas betuminosas que não contêm alcatrão.

0,070

0,070

B

17 02 01

Madeira.

0,003

0,003

Resíduos gerados:

0,073

0,073

B

17 02 03

Plástico.

0,070

0,117

Embalagens:

0,070

0,117

Total resíduos:

0,143

0,189

(a) Classe segundo a Resolução nº 307/2002 do CONAMA

(b) Código segundo a Instrução Normativa n.º 13/2012 do IBAMA
