EHR015

m²

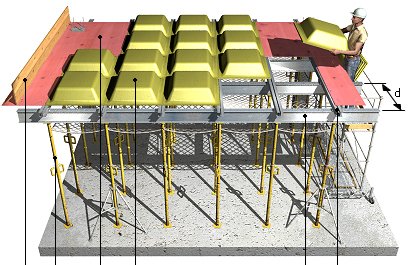

Laje nervurada bidirecional com molde recuperável.

R$ 390,02

Laje nervurada bidirecional de concreto armado com molde recuperável, horizontal, com 15% de zonas maciças, com altura livre de piso de até 3 m, altura total 21 = 16 + 5 cm, realizada com concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 1, consistência S100 dosado em central, e concretagem com bomba, volume 0,109 m³/m², e aço CA-50 em zonas maciças e nervuras, quantidade 19 kg/m²; nervuras de concreto "in loco" de 7 cm de espessura, entre-eixo 61 cm; molde recuperável para laje nervurada bidirecional de plástico, de 61x61x16 cm; camada de compressão de 5 cm de espessura, com armadura de distribuição formada por tela eletrossoldada Q 92 15x15 mm de aço CA-60; montagem e desmontagem de sistema de escoramento e fôrmas, formado por superfície moldante de painéis de madeira compensada, resinados de 12 mm de espessura, amortizáveis em 12 utilizações, em zonas maciças e formado por superfície moldante de moldes recuperáveis de plástico, amortizáveis em 50 utilizações, em zonas aligeiradas, apoiadas sobre estrutura suporte vertical de escoras metálicas telescópicas, amortizáveis em 150 utilizações e estrutura suporte horizontal em duas direções de perfis em duplo "C" de chapa dobrada de aço galvanizado, amortizáveis em 150 utilizações. Inclusive arame de atar, separadores, líquido desmoldante, para evitar a aderência do concreto às fôrmas e agente filmógeno, para a cura de concretos e argamassas. O preço inclui o corte, dobra e montagem da armadura em central de armaduras de obra e a posterior colocação em obra, mas não inclui os pilares.

Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt08ebr010c

m²

Painel de madeira compensada, resinado de 12 mm de espessura, com faces e bordas retas revestidas com resina fenólica, segundo NBR ISO 1096.

0,013

16,93

0,22

mt08ebr120b

m

Perfil em duplo "C" de chapa dobrada de aço galvanizado, de 180 mm de altura, para cimbramento primário.

0,006

412,25

2,47

mt08ebr120a

m

Perfil em duplo "C" de chapa dobrada de aço galvanizado, de 75 mm de altura, para cimbramento secundário.

0,006

201,47

1,21

mt08ebr030a

Un

Escora metálica telescópica, até 3 m de altura.

0,013

61,76

0,80

mt08ebr040e

m

Tábua de madeira serrada, de pinus (pinus spp), de 2,5x20 cm, de 2ª qualidade, segundo ABNT NBR 11700.

0,840

10,53

8,85

mt08var200c

kg

Pregos comuns 17x21 com cabeça, de 3 mm de diâmetro e 48 mm de comprimento.

0,006

4,32

0,03

mt08dba010d

l

Agente desmoldante, à base de óleos especiais, emulsionante em água, para fôrmas metálicas, fenólicas ou de madeira.

0,005

4,56

0,02

mt07ate010qcb

Un

Molde recuperável para laje nervurada bidirecional de plástico, de 61x61x16 cm. Inclusive peças especiais.

0,050

335,29

16,76

mt07aco020g

Un

Separador certificado para lajes nervuradas bidirecionais.

1,200

0,16

0,19

mt07aco070f

kg

Aço em barras nervuradas, CA-50, de vários diâmetros, segundo ABNT NBR 7480.

19,950

11,66

232,62

mt08var050

kg

Arame galvanizado para atar, de 1,30 mm de diâmetro.

0,190

3,79

0,72

mt07ame060ccb

m²

Tela eletrossoldada Q 92 15x15 cm, com fios longitudinais de 4,2 mm de diâmetro e fios transversais de 4,2 mm de diâmetro, aço CA-60, segundo ABNT NBR 7481.

1,100

20,12

22,13

mt10haf080iec

m³

Concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 1, consistência S100, dosado em central, segundo ABNT NBR 8953.

0,114

344,88

39,32

mt08cur010a

l

Agente filmógeno, para a cura de concretos e argamassas, com acabamento aparente.

0,150

8,17

1,23

mq06bhe010

h

Caminhão bomba estacionado na obra, para bombeamento de concreto.

0,010

700,32

7,00

mo044

h

Montador de fôrmas.

0,523

31,99

16,73

mo091

h

Ajudante de montador de fôrmas.

0,523

30,15

15,77

mo043

h

Armador.

0,238

31,99

7,61

mo090

h

Ajudante de armador.

0,258

30,15

7,78

mo045

h

Oficial de trabalhos de concretagem.

0,006

31,99

0,19

mo092

h

Ajudante de trabalhos concretagem.

0,024

30,15

0,72

%

Custos diretos complementares

2,000

382,37

7,65

Custo de manutenção decenal: R$ 19,50 nos primeiros 10 anos.

Total:

390,02

UNIDADE DE OBRA EHR015: LAJE NERVURADA BIDIRECIONAL COM MOLDE RECUPERÁVEL.

CARACTERÍSTICAS TÉCNICAS

Laje nervurada bidirecional de concreto armado com molde recuperável, horizontal, com 15% de zonas maciças, com altura livre de piso de até 3 m, altura total 21 = 16 + 5 cm, realizada com concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 1, consistência S100 dosado em central, e concretagem com bomba, volume 0,109 m³/m², e aço CA-50 em zonas maciças e nervuras, quantidade 19 kg/m²; nervuras de concreto "in loco" de 7 cm de espessura, entre-eixo 61 cm; molde recuperável para laje nervurada bidirecional de plástico, de 61x61x16 cm; camada de compressão de 5 cm de espessura, com armadura de distribuição formada por tela eletrossoldada Q 92 15x15 mm de aço CA-60; montagem e desmontagem de sistema de escoramento e fôrmas, formado por superfície moldante de painéis de madeira compensada, resinados de 12 mm de espessura, amortizáveis em 12 utilizações, em zonas maciças e formado por superfície moldante de moldes recuperáveis de plástico, amortizáveis em 50 utilizações, em zonas aligeiradas, apoiadas sobre estrutura suporte vertical de escoras metálicas telescópicas, amortizáveis em 150 utilizações e estrutura suporte horizontal em duas direções de perfis em duplo "C" de chapa dobrada de aço galvanizado, amortizáveis em 150 utilizações. Inclusive arame de atar, separadores, líquido desmoldante, para evitar a aderência do concreto às fôrmas e agente filmógeno, para a cura de concretos e argamassas.

REGULAMENTAÇÃO APLICÁVEL

Elaboração, transporte e colocação em obra do concreto:

Execução:

Montagem e desmontagem do sistema de escoramento e fôrmas:

CRITÉRIO DE MEDIÇÃO DE PROJETO

Superfície medida em verdadeira magnitude desde as faces exteriores das vigas de borda do perímetro, segundo documentação gráfica de Projeto, descontando as aberturas de superfície maior de 6 m².

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será evitada a atuação sobre o elemento de ações mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em verdadeira magnitude, desde as faces exteriores das vigas perimetrais, a superfície realmente executada segundo especificações de Projeto, descontando as aberturas de superfície maior de 6 m². Consideram-se incluídos todos os elementos integrantes da estrutura assinalados nos desenhos e detalhes do Projeto.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço inclui o corte, dobra e montagem da armadura em central de armaduras de obra e a posterior colocação em obra, mas não inclui os pilares.

Classe CONAMA (a)

Código IBAMA (b)

Tipo

Peso (kg)

Volume (l)

B

17 02 01

Madeira.

0,101

0,092

B

17 02 03

Plástico.

0,381

0,635

B

17 04 05

Ferro e aço.

0,165

0,079

A

17 01 01

Resíduos de cimento.

0,343

0,229

Resíduos gerados:

0,990

1,034

B

15 01 01

Embalagens de papel e cartão.

0,086

0,115

Embalagens:

0,086

0,115

Total resíduos:

1,076

1,149

(a) Classe segundo a Resolução nº 307/2002 do CONAMA

(b) Código segundo a Instrução Normativa n.º 13/2012 do IBAMA
