TSV020 |
Un |

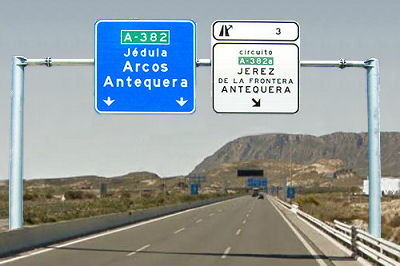

Pórtico para suporte de painéis de sinalização vertical de trânsito. |
R$ 30.883,07 |
Pórtico simples, de aço galvanizado, de 14 m de vão e 6 m de altura máxima, para suporte de painéis de sinalização vertical de trânsito com uma superfície máxima de 30 m². |
Insumo |
Un |
Descrição |
Rend. |
Preço unitário |
Preço Insumo |
mt53bps020a |
Un |
Pórtico simples, de aço galvanizado, de 14 m de vão e 6 m de altura máxima, para suporte de painéis de sinalização vertical de trânsito com uma superfície máxima de 30 m², com ligações e ancoragens para fixar à fundação. |
1,000 |
27.246,01 |
27.246,01 |
mq07gte010d |
h |
Guindaste móvel de braço telescópico com uma capacidade de elevação de 40 t e 35 m de altura máxima de trabalho. |
4,950 |
323,82 |
1.602,91 |
mo047 |
h |
Montador de estruturas metálicas. |
22,990 |
31,99 |
735,45 |
mo094 |
h |
Ajudante de montador de estruturas metálicas. |
22,990 |
30,15 |
693,15 |
% |
Custos diretos complementares |
2,000 |
30.277,52 |
605,55 |
|
Custo de manutenção decenal: R$ 8.369,31 nos primeiros 10 anos. |
Total: |
30.883,07 |
Especificações Técnicas
UNIDADE DE OBRA TSV020: PÓRTICO PARA SUPORTE DE PAINÉIS DE SINALIZAÇÃO VERTICAL DE TRÂNSITO. CARACTERÍSTICAS TÉCNICAS Pórtico simples, de aço galvanizado, de 14 m de vão e 6 m de altura máxima, para suporte de painéis de sinalização vertical de trânsito com uma superfície máxima de 30 m², fixado com ancoragens a fundação existente (não incluída neste preço). Inclusive uniões, soldas, cortes, peças especiais e desperdícios. CRITÉRIO DE MEDIÇÃO DE PROJETO Número de unidades previstas, segundo documentação gráfica de Projeto. CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA DO SUPORTE. Verificar-se-á que a sua localização corresponde com a de Projeto. AMBIENTAIS. Não serão realizados trabalhos de soldagem quando a temperatura seja inferior a 0°C. DO EMPREITEIRO. Se a sinalização for instalada na via pública, será solicitada a licença necessária da autoridade competente. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Marcação dos eixos. Levantamento e colocação do pórtico através de grua. Aprumo. Resolução das uniões na base de fundação. Ajuste definitivo das peças e uniões. CONDIÇÕES DE FINALIZAÇÃO. O elemento estará devidamente aprumado e terá a resistência, rigidez e estabilidade suficientes face às solicitações acidentais devidas à posterior montagem dos painéis de sinalização. CONSERVAÇÃO E MANUTENÇÃO. Será evitada a atuação sobre o elemento de ações mecânicas não previstas no cálculo. Não será removida a embalagem até que o diretor de fiscalização de obra o indique. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Será medido o número de unidades realmente fornecidas segundo especificações de Projeto. |
Resíduos gerados
Classe CONAMA (a) |
Código IBAMA (b) |
Tipo |
Peso (kg) |
Volume (l) |
B |
17 04 05 |
Ferro e aço. |
0,631 |
0,300 |
Resíduos gerados: |
0,631 |
0,300 |
||
B |
17 02 03 |
Plástico. |
0,040 |
0,067 |
Embalagens: |
0,040 |
0,067 |
||
Total resíduos: |
0,671 |
0,367 |
||
(a) Classe segundo a Resolução nº 307/2002 do CONAMA |
||||
(b) Código segundo a Instrução Normativa n.º 13/2012 do IBAMA |
