USF010

Un

Equipamento de depuração.

R$ 5.350,67

Equipamento de depuração de polietileno de alta densidade formado por separador de gorduras, fossa séptica e filtro anaeróbio, até 5 utilizadores.

Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt01ara010

m³

Areia de 0 a 5 mm de diâmetro.

0,800

30,25

24,20

mt46fgp010a

Un

Separador de gorduras de polietileno de alta densidade para pré-tratamento de águas residuais saponáceas, volume 100 l, capacidade para 5 utilizadores (população equivalente).

1,000

504,75

504,75

mt46fsp010a

Un

Fossa séptica de polietileno de alta densidade para tratamento anaeróbio por digestão, volume 400 l, capacidade para 5 utilizadores (população equivalente).

1,000

1.041,38

1.041,38

mt46fbp010a

Un

Filtro biológico de polietileno de alta densidade para tratamento secundário anaeróbio por digestão, volume 500 l, capacidade para 5 utilizadores (população equivalente).

1,000

1.653,72

1.653,72

mt01arr010b

t

Brita de pedreira, de 20 a 30 mm de diâmetro.

2,000

18,19

36,38

mt10haf080qha

m³

Concreto C30 classe de agressividade ambiental III e tipo de ambiente industrial, brita 1, consistência S50, dosado em central, segundo ABNT NBR 8953.

0,800

281,86

225,49

mt07ame060gtc

m²

Tela eletrossoldada T 283 30x10 cm, com fios longitudinais de 6,0 mm de diâmetro e fios transversais de 6,0 mm de diâmetro, aço CA-60, segundo ABNT NBR 7481.

4,000

37,26

149,04

mt46fwa010

Un

Caixa de visita, tubulações e elementos de ligação.

5,000

239,09

1.195,45

mq01ret020c

h

Retroescavadeira sobre pneus, de 74,9 kW.

1,192

86,70

103,35

mo040

h

Oficial de 1ª de construção civil.

2,713

16,30

44,22

mo082

h

Ajudante de oficial de construção civil.

2,713

10,10

27,40

mo007

h

Oficial de 1ª encanador.

3,255

16,84

54,81

mo099

h

Ajudante de encanador.

3,255

10,07

32,78

%

Meios auxiliares

2,000

5.092,97

101,86

%

Custos indiretos

3,000

5.194,83

155,84

Custo de manutenção decenal: R$ 2.193,77 nos primeiros 10 anos.

Total:

5.350,67

UNIDADE DE OBRA USF010: EQUIPAMENTO DE DEPURAÇÃO.

CARACTERÍSTICAS TÉCNICAS

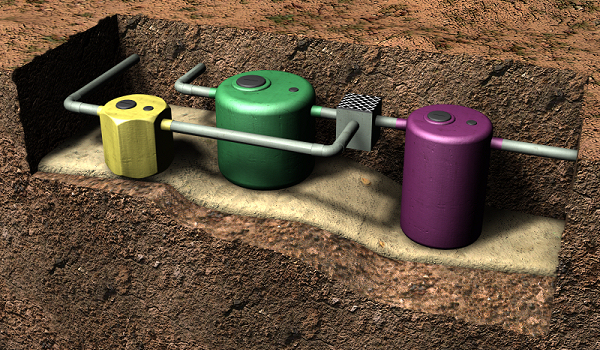

Fornecimento e instalação de equipamento de depuração de polietileno de alta densidade, com capacidade para 5 utilizadores, composto de: separador de gorduras para pré-tratamento das águas saponáceas procedentes do banheiro (banheira ou chuveiro, lavatório e bidê) e da cozinha (tanque, máquina de lavar roupa, máquina de lavar loiça e pia); fossa séptica com tratamento anaeróbio por digestão através de processo biológico de decomposição da matéria orgânica das águas negras procedentes da retrete e filtro com tratamento secundário anaeróbio por digestão das águas residuais domésticas negras e saponáceas, previamente tratadas, tudo colocado sobre leito de areia de 10 cm de espessura. Inclusive parte proporcional de escavação, enchimento perimetral posterior de brita, caixas de visita, enchimento com concreto armado C30 classe de agressividade ambiental III e tipo de ambiente industrial, brita 1, consistência S50 dos últimos 20 cm até à superfície do terreno, tubulações, acessórios e elementos de ligação. Totalmente instalado e em funcionamento.

REGULAMENTAÇÃO APLICÁVEL

Elaboração, transporte e colocação em obra do concreto: ABNT NBR 12655. Concreto de cimento Portland. Preparo, controle e recebimento. Procedimento.

CRITÉRIO DE MEDIÇÃO DE PROJETO

Número de unidades previstas, segundo documentação gráfica de Projeto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

FASES DE EXECUÇÃO.

Escavação de terras. Descarga de areia no fundo da escavação. Colocação dos elementos componentes do equipamento sobre um leito de areia liso e uniforme. Verificação da sua total horizontalidade. Enchimento dos elementos com água. Enchimento com material granular, até ao nível da água, do espaço restante até às paredes da escavação. Posicionamento das caixas de visita em correspondência com a tampa de inspeção. Ligação à instalação geral de saneamento. Colocação da tela eletrossoldada. Enchimento posterior da abertura até à superfície do terreno com concreto.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projeto.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

01 04 09

Areias e argilas.

23,400

14,625

01 04 08

Pedriscos e pedregulhos.

26,934

17,956

17 01 01

Concretos (concretos, argamassas e pré-moldados de concreto).

18,785

12,523

17 04 05

Ferro e aço.

0,606

0,289

Resíduos gerados:

69,725

45,393
