ASD020

Un

Poço drenante, de concreto.

R$ 1.185,01

Poço drenante de elementos pré-fabricados de concreto simples, de 1,00 m de diâmetro, altura 1,5 m, com dispositivos de cobrimento e fecho, instalado em passeios, zonas pedonais ou estacionamentos comunitários.

Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt10haf080qha

m³

Concreto C30 classe de agressividade ambiental III e tipo de ambiente industrial, brita 1, consistência S50, dosado em central, segundo ABNT NBR 8953.

0,450

346,89

156,10

mt07ame060iCf

m²

Tela eletrossoldada L 335 15x30 cm, com fios longitudinais de 8 mm de diâmetro e fios transversais de 6,0 mm de diâmetro, aço CA-60, segundo ABNT NBR 7481.

1,750

18,39

32,18

mt46phm010b

Un

Manilha pré-fabricada de concreto simples, para câmara, união rígida macho-fêmea com junta de borracha, de 100 cm de diâmetro interior e 50 cm de altura, resistência à compressão maior que 250 kg/cm².

1,000

107,95

107,95

mt46phm020b

Un

Cone assimétrico para bocal de câmara, pré-fabricado de concreto simples, união rígida macho-fêmea com junta de borracha, de 100 a 60 cm de diâmetro interior e 60 cm de altura, resistência à compressão maior que 250 kg/cm².

1,000

152,48

152,48

mt46tpr010a

Un

Tampa circular e marco de ferro fundido dúctil de 660 mm de diâmetro exterior e 40 mm de altura, passagem livre de 550 mm, para câmara, carga de ruptura 125 kN. Tampa revestida com tinta betuminosa e marco sem fecho nem junta.

1,000

128,16

128,16

mt46phm050

Un

Degrau de polipropileno enformado em U, para câmara, de 330x160 mm, seção transversal de D=25 mm.

4,000

12,68

50,72

mt10hmf060aha

m³

Concreto simples C15 classe de agressividade ambiental I e tipo de ambiente rural, brita 1, consistência S50, dosado em central, segundo ABNT NBR 8953.

1,350

280,13

378,18

mt46phm060

m

Junta expansiva de estrutura maciça.

1,000

8,76

8,76

mq04cag010a

h

Caminhão com grua de carga máxima 6 t.

0,230

112,02

25,76

mo020

h

Pedreiro.

4,865

18,71

91,02

mo113

h

Auxiliar de serviços gerais.

2,528

12,05

30,46

%

Custos diretos complementares

2,000

1.161,77

23,24

Custo de manutenção decenal: R$ 59,25 nos primeiros 10 anos.

Total:

1.185,01

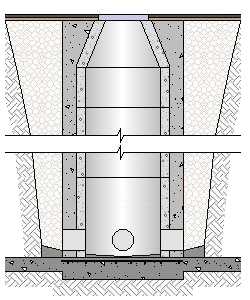

UNIDADE DE OBRA ASD020: POÇO DRENANTE, DE CONCRETO.

CARACTERÍSTICAS TÉCNICAS

Fornecimento e montagem de poço drenante composto por elementos pré-fabricados de concreto simples, de 1,00 m de diâmetro interior e de 1,5 m de altura útil interior, formado por: base de 25 cm de espessura de concreto C30 classe de agressividade ambiental III e tipo de ambiente industrial, brita 1, consistência S50 levemente armada com tela eletrossoldada L 335 15x30 cm de aço CA-60, disposta na face superior da base; cone assimétrico para bocal de câmara, pré-fabricado de concreto simples, união rígida macho-fêmea com junta de borracha, de 100 a 60 cm de diâmetro interior e 60 cm de altura, resistência à compressão maior que 250 kg/cm²; manilha pré-fabricada de concreto simples, para câmara, união rígida macho-fêmea com junta de borracha, de 100 cm de diâmetro interior e 50 cm de altura, resistência à compressão maior que 250 kg/cm², com tampa e marco de ferro fundido carga de ruptura 125 kN, instalado em passeios, zonas pedonais ou estacionamentos comunitários. Incluindo arruela superior, parte proporcional de material para ligações e arremates, realização de furos, formação de canal no fundo do poço, junta expansiva para vedação de juntas, assentamento de degraus, assentamento de marco e ajuste entre a tampa e marco com material elastômero. Totalmente montado, ligado e testado, sem incluir a escavação, as bombas de drenagem, nem o posterior enchimento perimetral.

REGULAMENTAÇÃO APLICÁVEL

Elaboração, transporte e colocação em obra do concreto: ABNT NBR 12655. Concreto de cimento Portland. Preparo, controle e recebimento. Procedimento.

CRITÉRIO DE MEDIÇÃO DE PROJETO

Número de unidades previstas, segundo documentação gráfica de Projeto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

FASES DE EXECUÇÃO.

Marcação da câmara de inspeção em planta e corte. Eliminação das terras soltas do fundo da escavação. Colocação da tela eletrossoldada. Concretagem e compactação do concreto na execução da base. Montagem das peças pré-moldadas. União e enchimento das juntas dos coletores à câmara de inspeção. Vedação de juntas. Realização do furo. Limpeza da superfície. Colocação dos degraus. Concretagem e compactação do concreto no enchimento do perímetro exterior do poço. Colocação de marco, tampa removível e acessórios.

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida contra golpes, em especial durante o enchimento e compactação de inertes, e contra tráfego pesado.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projeto.
