ANS022 |
m² |
Sistema "EDING APS" para piso térreo ventilado de concreto. |
R$ 53,52 |
||
|
Piso térreo ventilado de concreto armado de 5+4 cm de altura, com sistema de fôrmas perdida de polipropileno reciclado, sistema MODÌ, modelo MS 50 "EDING APS", realizado com concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 1, consistência S100 preparado em obra, e concretagem com meios manuais, e tela eletrossoldada Q 196 de aço CA-60 sobre separadores certificados, em camada de compressão de 4 cm de espessura. |
|||||
|
Insumo |
Un |
Descrição |
Rend. |
Preço unitário |
Preço Insumo |
|
mt07cie010aa |
m² |

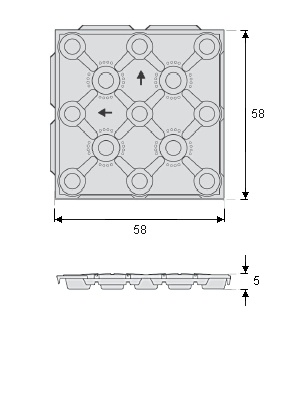

Módulos de polipropileno reciclado, para bases de pavimentação e lajes térreas ventiladas, sistema MODÌ, modelo MS 50 "EDING APS", de 58x58x5 cm, para sistema de fôrmas perdida. |
1,050 |
15,53 |
16,31 |
|
mt07ame060ega |
m² |
Tela eletrossoldada Q 196 10x10 cm, com fios longitudinais de 5,0 mm de diâmetro e fios transversais de 5,0 mm de diâmetro, aço CA-60, segundo ABNT NBR 7481. |
1,100 |
15,20 |
16,72 |
|
mt08aaa010a |
m³ |
Água. |
0,011 |
2,58 |
0,03 |
|
mt01arg002 |
t |
Areia média lavada para concretos preparados em obra. |
0,033 |
78,65 |
2,60 |
|
mt01arg003b |
t |
Brita 1, para concretos preparados em obra. |
0,040 |
63,55 |
2,54 |
|
mt08cem002 |
kg |
Cimento em sacos, para concreto preparado em obra. |
14,520 |
0,44 |
6,39 |
|
mt07aco020g |
Un |
Separador certificado para nervuras "in situ" em lajes nervuradas unidirecionais. |
3,000 |
0,12 |
0,36 |
|
mt16pea020b |
m² |
Painel rígido de poliestireno expandido, borda lateral reto, de 20 mm de espessura, resistência térmica 0,55 m²K/W, condutibilidade térmica 0,036 W/(mK), para junta de dilatação. |
0,050 |
4,47 |
0,22 |
|
mo019 |
h |
Oficial de 1ª pedreiro. |
0,122 |
16,30 |
1,99 |
|
mo075 |
h |
Ajudante de pedreiro. |
0,122 |
10,10 |
1,23 |
|
mo111 |
h |
Auxiliar de serviços gerais. |
0,192 |
9,69 |
1,86 |
|
mo110 |
h |
Servente de pedreiro. |
0,070 |
9,89 |
0,69 |
|
% |
Meios auxiliares |
2,000 |
50,94 |
1,02 |
|
|
% |
Custos indiretos |
3,000 |
51,96 |
1,56 |
|
|
Custo de manutenção decenal: R$ 4,28 nos primeiros 10 anos. |
Total: |
53,52 |
|||
|
Referência e título da norma |
Aplicabilidade (1) |
Obrigatoriedade (2) |
Sistema (3) |
|
EN 13163:2012 |
1.9.2013 |
1.9.2013 |
|
|
Produtos de isolamento térmico para aplicação em edifícios - Produtos manufaturados em poliestireno expandido (EPS) - Especificação Especificação |
(1) Data de entrada em vigor da norma harmonizada e início do período de coexistência
(2) Data final do período de coexistência / entrada em vigor da marcação CE
(3) Sistema de avaliação e verificação da regularidade do desempenho
Especificações Técnicas
|
UNIDADE DE OBRA ANS022: SISTEMA "EDING APS" PARA PISO TÉRREO VENTILADO DE CONCRETO. CARACTERÍSTICAS TÉCNICAS Formação de piso térreo ventilado de concreto armado de 5+4 cm de altura, com sistema de fôrmas perdida de polipropileno reciclado, sistema MODÌ, composto por peças modelo MS 50 "EDING APS", realizado com concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 1, consistência S100 preparado em obra, e concretagem com meios manuais, e tela eletrossoldada Q 196 10x10 mm de aço CA-60 como armadura de distribuição, colocada sobre separadores certificados em camada de compressão de 4 cm de espessura; apoiada toda ela sobre lastro de concreto (não incluída neste preço). Inclusive cortes de peças, realização de aberturas para a passagem de tubos de ventilação, canalizações e tubulações das instalações, execução de juntas de contorno com painel de poliestireno expandido de 2 cm de espessura e encaixe ou ligação dos elementos exteriores (caixas, ralos, sifões de piso, etc.) das redes de instalações executadas sob o piso térreo. REGULAMENTAÇÃO APLICÁVEL Elaboração, transporte e colocação em obra do concreto: ABNT NBR 12655. Concreto de cimento Portland. Preparo, controle e recebimento. Procedimento. CRITÉRIO DE MEDIÇÃO DE PROJETO Superfície medida segundo documentação gráfica de Projeto. CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA DO SUPORTE. Será verificada a existência e planicidade da base de apoio. AMBIENTAIS. Serão suspensos os trabalhos de concretagem quando chova com intensidade, neve, exista vento excessivo, uma temperatura ambiente superior a 40°C ou se preveja que dentro das 48 horas seguintes possa descer a temperatura ambiente abaixo dos 0°C. DO EMPREITEIRO. Deverá dispor-se na obra de uma série de meios, em previsão de que se produzam alterações bruscas das condições ambientais durante a concretagem ou posterior período de pega, não podendo começar a concretagem dos diferentes elementos sem a autorização por escrito do Diretor da Obra. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Marcação da disposição das peças. Colocação e montagem das peças. Realização dos orifícios de passagem. Colocação dos elementos para passagem de instalações. Colocação da tela eletrossoldada. Concretagem e compactação do concreto. Nivelamento da camada de compressão. Cura do concreto. CONDIÇÕES DE FINALIZAÇÃO. A ventilação da câmara será a correta. A base será monolítica e realizará corretamente a transmissão de cargas. A superfície será uniforme e sem irregularidades. CONSERVAÇÃO E MANUTENÇÃO. Será evitada a atuação sobre o elemento de ações mecânicas não previstas no cálculo. Será protegido o concreto fresco frente a chuvas, geadas e temperaturas elevadas. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á a superfície realmente executada segundo especificações de Projeto, sem deduzir a superfície ocupada pelos pilares situados dentro do seu perímetro. |
