IPE020 |
Un |
Pára-raios de malha condutora (Gaiola de Faraday). |
R$ 14.497,43 |
||
Sistema externo de proteção face ao raio, formado por pára-raios tipo malha condutora (Gaiola de Faraday) com barra condutora de cobre, nua, de 30x2 mm e 5 hastes captadoras de aço inoxidável de 1 m de altura, colocadas em coberturas sobre suporte de concreto. |
Composto |
Un |
Composição |
Rend. |
p.s. |
Preço artigo |
mt41pca010a |
m |
Barra condutora de cobre estanhado, nua, de 30x2 mm. |
107,000 |
44,06 |
4.714,42 |
mt41pea030dbh |
Un |
Ponta captadora de aço inoxidável, de 16 mm de diâmetro e 1 m de altura. |
5,000 |
156,29 |
781,45 |
mt41paa100a |
Un |
Suporte de concreto, para fixação de ponta captadora de 16 mm de diâmetro e 1 m de comprimento. |
5,000 |
40,57 |
202,85 |
mt41paa102a |
Un |
Junta plana, para suporte de concreto. |
5,000 |
16,68 |
83,40 |
mt41paa130a |
Un |
Peça de latão, para união de terminal aéreo a cabo de cobre de 8 a 10 mm de diâmetro ou barra condutora de cobre estanhado de 30x2 mm. |
5,000 |
34,27 |
171,35 |
mt41paa055a |
Un |
Suporte cónico de polipropileno, com tampa para o enchimento e base de 140x140x80 mm, para fixação do grampo a superfícies horizontais. |
35,000 |
12,94 |
452,90 |
mt41paa054a |
Un |
Grampo de nylon de 23x23x17 mm, para fixação de barra condutora de cobre estanhado de 30x2 mm. |
74,000 |
5,72 |
423,28 |
mt41paa050a |
Un |
Grampo de aço inoxidável, para fixação de barra condutora de entre 30x2 mm e 30x3,5 mm de seção a parede. |
1,000 |
48,86 |
48,86 |
mt41pea040a |
Un |
Terminal aéreo, de aço inoxidável, de 20 mm de diâmetro e 0,5 m de altura. |
2,000 |
217,76 |
435,52 |
mt41paa110a |
Un |
Suporte, para fixação de terminal aéreo a mastro de antena de diâmetro máximo 50 mm. |
1,000 |
108,97 |
108,97 |
mt41paa120a |
Un |
Suporte em ângulo, para fixação de terminal aéreo a superfície vertical. |
1,000 |
44,11 |
44,11 |
mt41paa090a |
Un |
Suporte de aço inoxidável, para fixação de grampo a perfil metálico. |
1,000 |
41,84 |
41,84 |
mt41paa070a |
Un |
Caminho de faíscas, para mastro de antena e ligação a chapa de cobre estanhado. |
1,000 |
450,10 |
450,10 |
mt41paa080a |
Un |
Caminho de faíscas, para união entre tomadas de terra. |
3,000 |
449,93 |
1.349,79 |
mt41paa053a |
Un |
Manguito de latão de 55x55 mm com placa intermédia, para união múltipla de cabos de cobre de 8 a 10 mm de diâmetro e barras condutoras de cobre estanhado de 30x2 mm. |
17,000 |
63,35 |
1.076,95 |
mt41paa052a |
Un |
Manga seccionadora de latão, de 70x50x15 mm, com sistema de dobradiça, para união de barras condutoras de entre 30x2 mm e 30x3,5 mm de seção. |
2,000 |
83,56 |
167,12 |
mt41pca020a |
Un |
Tubo de aço galvanizado, de 2 m de comprimento, para a proteção da baixada da barra condutora. |
2,000 |
113,62 |
227,24 |
mt35ata010a |
Un |
Caixa de polipropileno para tomada de terra, de 250x250x250 mm, com tampa removível. |
4,000 |
265,47 |
1.061,88 |
mt35ata020a |
Un |
Ponte para comprovação de ligação à terra de la instalação elétrica. |
2,000 |
201,24 |
402,48 |
mt35ate020a |
Un |
Eléctrodo para rede de terra cobreado com 254 µm, fabricado em aço, de 14,3 mm de diâmetro e 2 m de comprimento. |
2,000 |
91,12 |
182,24 |
mt41paa140a |
Un |
Peça de latão, para união de eléctrodo de circuito de terra a cabo de cobre de 8 a 10 mm de diâmetro ou barra condutora de cobre estanhado de 30x2 mm. |
2,000 |
34,27 |
68,54 |
mt35ata030a |
Un |
Embalagem de 5 kg de gel concentrado, ecológico e não corrosivo, para a preparação de 20 litros de melhorador da condutividade de ligação à terra. |
2,000 |
200,91 |
401,82 |
mt35www010 |
Un |
Material auxiliar para instalações eléctricas. |
2,000 |
4,54 |
9,08 |
mo005 |
h |
Oficial de 1ª instalador de pára-raios. |
36,479 |
15,29 |
557,76 |
mo097 |
h |
Ajudante de instalador de pára-raios. |
36,479 |
9,19 |
335,24 |
% |
Meios auxiliares |
2,000 |
13.799,19 |
275,98 |
|
% |
Custos indiretos |
3,000 |
14.075,17 |
422,26 |
|
Custo de manutenção decenal: R$ 724,87 nos primeiros 10 anos. |
Total: |
14.497,43 |
Caderno de encargos

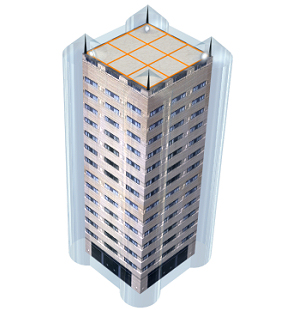

UNIDADE DE OBRA IPE020: PÁRA-RAIOS DE MALHA CONDUTORA (GAIOLA DE FARADAY). CARACTERÍSTICAS TÉCNICAS Fornecimento e instalação de sistema externo de proteção face ao raio, formado por pára-raios tipo malha condutora (Gaiola de Faraday) com retícula de 5x5 m e 10 m de distância entre baixadas, de barra condutora de cobre, nua, de 30x2 mm e 5 hastes captadoras de aço inoxidável e 1 m de altura, colocadas em coberturas sobre suporte de concreto. Incluindo suportes, peças especiais, vias de faíscas, tubos de proteção das baixadas e tomadas de terra com barra condutora de cobre estanhado. Totalmente montado, ligado e testado pela empresa instaladora através dos respectivos ensaios (incluídos neste artigo). CRITÉRIO DE MEDIÇÃO DE PROJETO Número de unidades previstas, segundo documentação gráfica de Projeto. CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA DO SUPORTE. Será verificado que a sua localização e os percursos da instalação correspondem com os de Projeto. FASES DE EXECUÇÃO. Preparação do local de colocação. Execução da tomada de terra. Preparação do paramento de descida do condutor terminado. Fixação definitiva. Ligação da rede condutora. Realização de ensaios. ENSAIOS. Ensaio de resistência elétrica. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á o número de unidades realmente executadas segundo especificações de Projeto. |
Resíduos gerados
Código LER |
Resíduos gerados |
Peso (kg) |
Volume (l) |
17 04 01 |
Cobre, bronze e latão. |
4,571 |
3,047 |
17 04 05 |
Ferro e aço. |
0,725 |
0,345 |
Resíduos gerados: |
5,296 |
3,393 |
|
15 01 01 |
Embalagens de papel e cartão. |
6,048 |
8,064 |
17 02 03 |
Plástico. |
0,615 |
1,025 |
Embalagens: |
6,663 |
9,089 |
|
Total resíduos: |
11,959 |
12,482 |
