Enviar sugestão | Exportação: |
|
|
IPE030 |
Un |
Pára-raios com dispositivo ionizante "PDI". |
R$ 23.136,34 |
|

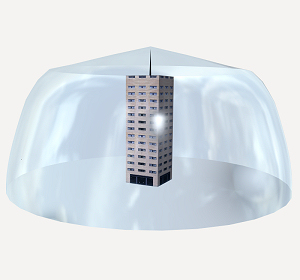

Fornecimento e instalação de sistema externo de proteção contra descargas atmosféricas (SPDA), formado por pára-raios com dispositivo ionizante não radioactivo tipo "PDI", avanço de 15 µs e raio de proteção de 32 a 52 m colocado em cobertura sobre mastro de aço galvanizado a quente, de 1 1/2" de diâmetro e 6 m de comprimento. Incluindo suportes, peças especiais, barra condutora de cobre estanhado, vias de faíscas, medidor dos impactos de raio recebidos, tubo de proteção da baixada e aterramento com barra condutora de cobre estanhado. |
|
Insumo |
Un |
Descrição |
Rend. |
Preço unitário |
Preço Insumo |
|
mt41pea010aaa |
Un |
Pára-raios tipo "PDI" com dispositivo ionizante não radioactivo, avanço de 15 µs e raio de proteção de 32 a 52 m de 1 m de altura. |
1,000 |
4.849,60 |
4.849,60 |
|
mt41paa010a |
Un |
Peça de adaptação cabeça-mastro e ensamblamento cabeça-mastro-condutor, de latão, para mastro de 1 1/2" e tubo interior com cabo de cobre de 8 a 10 mm de diâmetro ou barra condutora de cobre estanhado de 30x2 mm. |
1,000 |
220,17 |
220,17 |
|
mt41paa020a |
Un |
Mastro de aço galvanizado a quente, de 1 1/2" de diâmetro e 6 m de comprimento, para fixação a parede ou estrutura. |
1,000 |
770,57 |
770,57 |
|
mt41paa040a |
Un |
Tripé de ancoragem para mastro, com placa base de 500x500x10 mm, de aço galvanizado a quente, de 1 m de comprimento, para fixar com parafusos à cobertura. |
1,000 |
1.389,79 |
1.389,79 |
|
mt41pca010a |
m |
Barra condutora de cobre estanhado, nua, de 30x2 mm. |
59,500 |
95,61 |
5.688,80 |
|
mt41paa056a |
Un |
Suporte piramidal para condutor de 8 mm de diâmetro ou barra condutora de entre 30x2 mm e 30x3,5 mm de seção, para fixação do grampo a superfícies horizontais. |
16,000 |
30,50 |
488,00 |
|
mt41paa050a |
Un |
Grampo de aço inoxidável, para fixação de barra condutora de entre 30x2 mm e 30x3,5 mm de seção a parede. |
20,000 |
68,82 |
1.376,40 |
|
mt41paa070a |
Un |
Caminho de faíscas, para mastro de antena e ligação a chapa de cobre estanhado. |
1,000 |
727,15 |
727,15 |
|
mt41paa080a |
Un |
Caminho de faíscas, para união entre tomadas de terra. |
1,000 |
674,95 |
674,95 |
|
mt41paa053a |
Un |
Manguito de latão de 55x55 mm com placa intermediária, para união múltipla de cabos de cobre de 8 a 10 mm de diâmetro e barras condutoras de cobre estanhado de 30x2 mm. |
2,000 |
91,11 |
182,22 |
|
mt41paa060a |
Un |
Medidor mecânico dos impactos de raio recebidos pelo sistema de proteção. |
1,000 |
1.472,50 |
1.472,50 |
|
mt41paa052a |
Un |
Manga seccionadora de latão, de 70x50x15 mm, com sistema de dobradiça, para união de barras condutoras de entre 30x2 mm e 30x3,5 mm de seção. |
1,000 |
117,70 |
117,70 |
|
mt41pca020a |
Un |
Tubo de aço galvanizado, de 2 m de comprimento, para a proteção da baixada da barra condutora. |
1,000 |
159,94 |
159,94 |
|
mt35ata010a |
Un |
Caixa de polipropileno para aterramento, de 250x250x250 mm, com tampa removível. |
3,000 |
369,73 |
1.109,19 |
|
mt35ata020a |
Un |
Ponte para comprovação de ligação à terra de la instalação elétrica. |
2,000 |
280,38 |
560,76 |
|
mt35ate020a |
Un |
Eletrodo para rede de terra cobreado com 254 µm, fabricado em aço, de 14,3 mm de diâmetro e 2 m de comprimento. |
2,000 |
126,90 |
253,80 |
|
mt41paa140a |
Un |
Peça de latão, para união de eletrodo de circuito de terra a cabo de cobre de 8 a 10 mm de diâmetro ou barra condutora de cobre estanhado de 30x2 mm. |
2,000 |
48,29 |
96,58 |
|
mt35ate010a |
Un |
Eletrodo dinâmico para rede de terra, de 28 mm de diâmetro e 2,5 m de comprimento, de longa duração, com efeito condensador. |
1,000 |
841,93 |
841,93 |
|
mt35ata030a |
Un |
Embalagem de 5 kg de gel concentrado, ecológico e não corrosivo, para a preparação de 20 litros de melhorador da condutividade de ligação à terra. |
2,000 |
279,99 |
559,98 |
|
mo007 |
h |
Instalador de pára-raios. |
25,858 |
24,50 |
633,52 |
|
mo106 |
h |
Ajudante de instalador de pára-raios. |
25,858 |
19,69 |
509,14 |
|
% |
Custos diretos complementares |
2,000 |
22.682,69 |
453,65 |
|
|
Custo de manutenção decenal: R$ 1.156,82 nos primeiros 10 anos. |
Total: |
23.136,34 |
|||
Especificações Técnicas
|
UNIDADE DE OBRA IPE030: PÁRA-RAIOS COM DISPOSITIVO IONIZANTE "PDI". CARACTERÍSTICAS TÉCNICAS Fornecimento e instalação de sistema externo de proteção contra descargas atmosféricas (SPDA), formado por pára-raios com dispositivo ionizante não radioactivo tipo "PDI", avanço de 15 µs e raio de proteção de 32 a 52 m colocado em cobertura sobre mastro de aço galvanizado a quente, de 1 1/2" de diâmetro e 6 m de comprimento. Incluindo suportes, peças especiais, barra condutora de cobre estanhado, vias de faíscas, medidor dos impactos de raio recebidos, tubo de proteção da baixada e aterramento com barra condutora de cobre estanhado. CRITÉRIO DE MEDIÇÃO DE PROJETO Número de unidades previstas, segundo documentação gráfica de Projeto. CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA DO SUPORTE. Será verificado que a sua localização e os percursos da instalação correspondem com os de Projeto. FASES DE EXECUÇÃO. Marcação. Colocação do mastro. Execução da aterramento. Montagem, ligação e verificação do seu correto funcionamento. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á o número de unidades realmente executadas segundo especificações de Projeto. |
Resíduos gerados
|
Classe CONAMA (a) |
Código IBAMA (b) |
Tipo |
Peso (kg) |
Volume (l) |
|
B |
17 04 01 |
Cobre, bronze e latão. |
1,454 |
0,969 |
|
B |
17 04 05 |
Ferro e aço. |
0,181 |
0,086 |
|
Resíduos gerados: |
1,635 |
1,056 |
||
|
B |
15 01 01 |
Embalagens de papel e cartão. |
0,999 |
1,332 |
|
B |
17 02 03 |
Plástico. |
0,444 |
0,740 |
|
Embalagens: |
1,443 |
2,072 |
||
|
Total resíduos: |
3,078 |
3,128 |
||
|
(a) Classe segundo a Resolução nº 307/2002 do CONAMA |
||||
|
(b) Código segundo a Instrução Normativa n.º 13/2012 do IBAMA |
||||
