IOJ032

m²

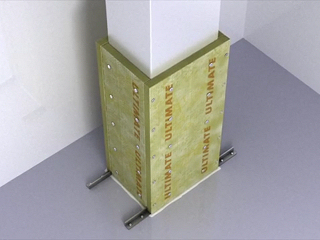

Proteção passiva contra incêndios de dutos metálicos de ventilação e extração de fumos, com lãs minerais, sistema "ISOVER".

R$ 168,01

Sistema de proteção passiva contra incêndios de duto metálico vertical de seção retangular para garantir a resistência ao fogo EI 15, sistema "ISOVER", através do recobrimento com painéis de lã mineral Ultimate Protect Slab 4.0 N "ISOVER", de 40 mm de espessura. Inclusive pernos electrossoldados para a fixação dos painéis à superfície metálica, parafusos helicoidais de aço inoxidável Fire Protect Screw 80, de 80 mm de comprimento, para a união de juntas longitudinais entre painéis isolantes, pasta intumescente em base aquosa, Proteck BSF para a vedação ignífuga de passagem de dutos metálicos entre sectores de incêndio, adesivo incombustível e inorgânico, à base de silicato de sódio alcalino, Protect BSK, para a vedação ignífuga do encontro entre a lã mineral e o paramento, e perfil em L, de aço galvanizado, de 30 mm para o reforço do encontro entre a lã mineral e o paramento.

Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt42coi120ab

m²

Painel de lã mineral Ultimate Protect Slab 4.0 N "ISOVER", de 40 mm de espessura, Euroclasse A1 de reação ao fogo, para a proteção contra incêndios de dutos metálicos retangulares.

1,100

111,94

123,13

mt12psg160d

m

Perfil em L, de aço galvanizado, de 30 mm.

0,670

2,49

1,67

mt42coi036b

Un

Cartucho de pasta intumescente em base aquosa, Proteck BSF "ISOVER", cor branca, com pH neutro e sem dissolventes, para vedação ignífuga de passagem de dutos metálicos entre sectores de incêndio.

0,020

129,58

2,59

mt42coi035b

kg

Adesivo incombustível e inorgânico, à base de silicato de sódio alcalino, Protect BSK "ISOVER", de pega lenta, para vedação ignífuga do encontro entre a lã mineral e o paramento.

0,050

32,22

1,61

mt42coi037f

Un

Pernos electrossoldáveis "ISOVER", de 40 mm de comprimento, para fixação do painel à superfície metálica.

18,000

0,63

11,34

mt42coi038i

Un

Parafuso helicoidal de aço inoxidável Fire Protect Screw 80 "ISOVER", de 80 mm de comprimento, para a união de juntas longitudinais entre painéis isolantes.

4,000

0,84

3,36

mo054

h

Montador de isolamentos.

0,449

28,28

12,70

mo101

h

Ajudante de montador de isolamentos.

0,449

18,53

8,32

%

Custos diretos complementares

2,000

164,72

3,29

Custo de manutenção decenal: R$ 8,40 nos primeiros 10 anos.

Total:

168,01

UNIDADE DE OBRA IOJ032: PROTEÇÃO PASSIVA CONTRA INCÊNDIOS DE DUTOS METÁLICOS DE VENTILAÇÃO E EXTRAÇÃO DE FUMOS, COM LÃS MINERAIS, SISTEMA "ISOVER".

CARACTERÍSTICAS TÉCNICAS

Sistema de proteção passiva contra incêndios de duto metálico vertical de seção retangular para garantir a resistência ao fogo EI 15, sistema "ISOVER", através do recobrimento com painéis de lã mineral Ultimate Protect Slab 4.0 N "ISOVER", de 40 mm de espessura. Inclusive pernos electrossoldados para a fixação dos painéis à superfície metálica, parafusos helicoidais de aço inoxidável Fire Protect Screw 80, de 80 mm de comprimento, para a união de juntas longitudinais entre painéis isolantes, pasta intumescente em base aquosa, Proteck BSF para a vedação ignífuga de passagem de dutos metálicos entre sectores de incêndio, adesivo incombustível e inorgânico, à base de silicato de sódio alcalino, Protect BSK, para a vedação ignífuga do encontro entre a lã mineral e o paramento, e perfil em L, de aço galvanizado, de 30 mm para o reforço do encontro entre a lã mineral e o paramento.

CRITÉRIO DE MEDIÇÃO DE PROJETO

Superfície medida segundo documentação gráfica de Projeto.

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida contra golpes.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á a superfície realmente executada segundo especificações de Projeto.

Classe CONAMA (a)

Código IBAMA (b)

Tipo

Peso (kg)

Volume (l)

C

17 06 04

Materiais de isolamento que não contêm substâncias perigosas.

0,079

0,132

B

17 04 05

Ferro e aço.

0,009

0,004

Resíduos gerados:

0,088

0,136

B

17 02 03

Plástico.

0,040

0,067

Embalagens:

0,040

0,067

Total resíduos:

0,128

0,203

(a) Classe segundo a Resolução nº 307/2002 do CONAMA

(b) Código segundo a Instrução Normativa n.º 13/2012 do IBAMA
