IFD010

Un

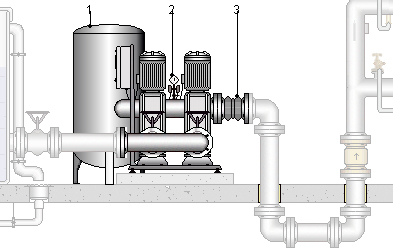

Grupo de bombeamento para edifícios.

R$ 11.747,07

Grupo de bombeamento, com 2 bombas centrífugas multi-etapas horizontais, com unidade de regulação eletrônica potência nominal total de 3 kW.

Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt37bcw190atea

Un

Grupo de bombeamento, formado por 2 bombas centrífugas de 6 etapas, horizontais, execução monobloco, não auto-aspirantes, com carcaça, roletes, difusores e todas as peças em contato com o meio de impulsão de aço inoxidável, fecho mecânico independente do sentido de rotação, motores com uma potência nominal total de 3 kW, 2850 r.p.m. nominais, alimentação trifásica 400V/50Hz, proteção IP 54, isolamento classe F, vaso de expansão de membrana de 8 l, válvulas de corte e anti-retorno, pressostato, manômetro, sensor de pressão, coletor de aspiração e coletor de impulsão de aço inoxidável, bancada, amortecedores de vibrações, unidade de regulação eletrônica com interruptor principal, interruptor de comando manual-0-automático por bomba, pilotos de indicação de falta de água e funcionamento/avaria por bomba, contatos livres de tensão para a indicação geral de funcionamento e de avarias, relés de disparo para guarda-motor e proteção contra funcionamento a seco.

1,000

10.757,57

10.757,57

mt37www050g

Un

União anti-vibração, de borracha, com rosca de 2", para uma pressão máxima de funcionamento de 10 bar.

1,000

78,74

78,74

mt37www010

Un

Material auxiliar para instalações de abastecimento de água.

1,000

3,88

3,88

mo006

h

Oficial de 1ª encanador.

6,341

15,29

96,95

mo098

h

Ajudante de encanador.

3,170

9,19

29,13

%

Meios auxiliares

4,000

10.966,27

438,65

%

Custos indiretos

3,000

11.404,92

342,15

Custo de manutenção decenal: R$ 12.451,89 nos primeiros 10 anos.

Total:

11.747,07

UNIDADE DE OBRA IFD010: GRUPO DE BOMBEAMENTO PARA EDIFÍCIOS.

CARACTERÍSTICAS TÉCNICAS

Fornecimento e instalação de grupo de bombeamento, formado por 2 bombas centrífugas de 6 etapas, horizontais, execução monobloco, não auto-aspirantes, com carcaça, roletes, difusores e todas as peças em contato com o meio de impulsão de aço inoxidável, fecho mecânico independente do sentido de rotação, motores com uma potência nominal total de 3 kW, 2850 r.p.m. nominais, alimentação trifásica 400V/50Hz, proteção IP 54, isolamento classe F, vaso de expansão de membrana de 8 l, válvulas de corte e anti-retorno, pressostato, manômetro, sensor de pressão, coletor de aspiração e coletor de impulsão de aço inoxidável, bancada, amortecedores de vibrações, unidade de regulação eletrônica com interruptor principal, interruptor de comando manual-0-automático por bomba, pilotos de indicação de falta de água e funcionamento/avaria por bomba, contatos livres de tensão para a indicação geral de funcionamento e de avarias, relés de disparo para guarda-motor e proteção contra funcionamento a seco. Incluindo parte proporcional de tubos entre os distintos elementos e acessórios. Totalmente montado, ligado e colocado em funcionamento pela empresa instaladora para a verificação do seu correto funcionamento. Sem incluir a instalação elétrica.

CRITÉRIO DE MEDIÇÃO DE PROJETO

Número de unidades previstas, segundo documentação gráfica de Projeto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegido frente a golpes e gotejamento.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projeto.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

15 01 01

Embalagens de papel e cartão.

1,659

2,212
