Exportação: |
 |
|
EMZ220 |
Un |

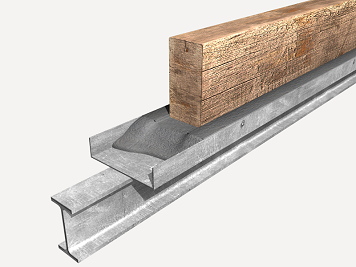

Reforço de viga ou vigota de madeira na sua face inferior, através de perfil laminado composto. |
R$ 1.058,75 |
||
|
Reforço metálico na face inferior da viga ou vigota de madeira em mau estado ou deteriorada, através da colocação de perfil composto IPE 140 + UPN 240, de aço laminado S275JR (Fe430), de 400 cm de comprimento, apoiado sobre dois apoios metálicos de pós-tensão, amarrados ao elemento de apoio da viga ou vigota, e enchimento posterior do interior da peça em U com argamassa de alta resistência. |
|||||
|
Composto |
Un |
Composição |
Rend. |
p.s. |
Preço artigo |
|
mt07ala230 |
Un |
Suporte de pós-tensão metálico, para a ancoragem de reforço inferior de vigas ou vigotas de madeira através de perfil laminado composto. |
2,000 |
49,44 |
98,88 |
|
mt09reh305cd |
Un |
Ancoragem composta por barra roscada de aço galvanizado qualidade 5.8, segundo ISO 898-1 de 12 mm de diâmetro, e 160 mm de comprimento, porca e arruela, para fixações sobre estruturas de concreto. |
8,000 |
3,71 |
29,68 |
|
mt09reh306 |
Un |
Cartucho de resina para ancoragem química de varetas roscadas em perfurações de elementos estruturais de concreto. |
1,000 |
17,00 |
17,00 |
|
mt07ala231a |
m |
Perfil composto IPE 140 + UPN 240, de aço laminado EN 10025 S275JR, para reforço de vigas ou vigotas de madeira. |
4,000 |
116,51 |
466,04 |
|
mt09reh304 |
kg |
Argamassa tixotrópica de dois componentes, à base de cimento melhorado com resinas sintéticas, fumo de sílica e fibras de poliamida, de alta resistência mecânica e retração controlada, para reparação e regularização de elementos estruturais de concreto. |
20,000 |
2,86 |
57,20 |
|
mo018 |
h |
Oficial de 1ª pedreiro. |
14,302 |
14,81 |
211,81 |
|
mo103 |
h |
Operário especializado pedreiro. |
14,302 |
8,89 |
127,14 |
|
% |
Meios auxiliares |
2,000 |
1.007,75 |
20,16 |
|
|
% |
Custos indiretos |
3,000 |
1.027,91 |
30,84 |
|
|
Custo de manutenção decenal: R$ 74,11 nos primeiros 10 anos. |
Total: |
1.058,75 |
|||
|
Referência e título da norma |
Aplicabilidade (1) |
Obrigatoriedade (2) |
Sistema (3) |
|
EN 10025-1:2004 |
1.9.2005 |
1.9.2006 |
2+ |
|
Produtos laminados a quente de aços de construção não ligados – Parte 1: Condições técnicas gerais de fornecimento |
(1) Data de entrada em vigor da norma harmonizada e início do período de coexistência
(2) Data final do período de coexistência / entrada em vigor da marcação CE
(3) Sistema de avaliação da conformidade
Caderno de encargos
|
UNIDADE DE OBRA EMZ220: REFORÇO DE VIGA OU VIGOTA DE MADEIRA NA SUA FACE INFERIOR, ATRAVÉS DE PERFIL LAMINADO COMPOSTO. MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA. A zona de soldagem não será pintada. Não será colocado em contato direto o aço com outros metais nem com gessos. CARACTERÍSTICAS TÉCNICAS Fornecimento e colocação de reforço metálico na face inferior da viga ou vigota de madeira em mau estado ou deteriorada, formado por perfil composto IPE 140 + UPN 240, de aço laminado EN 10025 S275JR, de 400 cm, apoiado sobre dois suportes metálicos de pós-tensão, ancorados ao elemento de apoio da viga ou vigota de madeira. Incluindo parte proporcional de saneamento das zonas degradadas da madeira, eliminação do revestimento das zonas onde serão localizadas as peças de apoio, colocação das buchas de ancoragem química, fixações dos suportes de pós-tensão através de parafusos roscados nas amarrações, enchimento do interior da peça em U com argamassa de alta resistência, elevação e colocação do perfil metálico sob a viga ou vigota de madeira, nos suportes de pós-tensão, e colocação em carga do sistema através dos parafusos de pós-tensão. CRITÉRIO DE MEDIÇÃO DE PROJETO Número de unidades previstas, segundo documentação gráfica de Projeto. CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA DO SUPORTE. Será verificado que a madeira das peças a reforçar está em bom estado de conservação e não possui insetos xilófagos. AMBIENTAIS. Não serão realizados trabalhos de soldagem quando a temperatura seja inferior a 0°C. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Saneamento das zonas degradadas da madeira. Preparação da zona de ancoragem das peças suporte. Ancoragem das peças suporte à estrutura portante. Enchimento do interior da peça em U com argamassa. Colocação do perfil de reforço sobre as peças suporte. Aperto dos parafusos de pós-tensão das peças suporte. CONDIÇÕES DE FINALIZAÇÃO. O conjunto será estável e transmitirá corretamente as cargas à estrutura. CONSERVAÇÃO E MANUTENÇÃO. Será evitada a atuação sobre o elemento de ações mecânicas não previstas no cálculo. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á o número de unidades realmente executadas segundo especificações de Projeto. |
Resíduos gerados
|
Código LER |
Resíduos gerados |
Peso (kg) |
Volume (l) |
|
17 04 05 |
Ferro e aço. |
9,751 |
4,643 |
|
17 01 01 |
Betão (betões, argamassas e pré-fabricados). |
0,600 |
0,400 |
|
Resíduos gerados: |
10,351 |
5,043 |
|
|
15 01 01 |
Embalagens de papel e cartão. |
0,280 |
0,373 |
|
17 02 03 |
Plástico. |
0,060 |
0,100 |
|
17 02 01 |
Madeira. |
0,080 |
0,073 |
|
Embalagens: |
0,420 |
0,546 |
|
|
Total resíduos: |
10,771 |
5,589 |
