Exportação: |
EMZ210 |
m² |

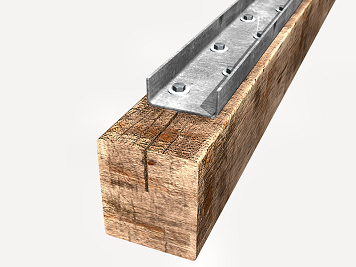

Reforço de laje de madeira pela face superior, através de peças metálicas. |
R$ 239,78 |
||
Reforço de vigas e vigotas de laje de madeira através da colocação, pela face superior, de 6,5 kg/m de peça de aço S275JO composta por perfis laminados com camada de tinta de fundo anticorrosiva, amarrada à vigota com 10 fixações por metro de reforço metálico, formadas por parafusos rosca-madeira de aço zincado, de 7 mm de diâmetro e 90 mm de comprimento; enchimento entre a vigota e a peça metálica de reforço com argamassa de cimento M-15; enchimento entre reforços metálicos com concreto leve LC25/28 (XC1(P); D12; S2; Cl 0,4; D1,4) dosado em central; colocação de tela eletrossoldada Q 92 de aço CA-60, derramamento e espalhamento de camada de 4 cm de concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 1, consistência S100 preparado em obra, e concretagem com meios manuais. |
Composto |
Un |
Composição |
Rend. |
p.s. |
Preço artigo |
mt07ala300a |
kg |
Peça de aço S275JO, para reforço de vigas e vigotas de madeira na sua face superior, "LYCEA", composta por perfis laminados a quente das séries L, LD, T, redondo, quadrado, retangular e chapa, trabalhado em oficina, acabamento com tinta de fundo antioxidante. |
10,833 |
6,23 |
67,49 |
mt07rem010cj |
Un |
Parafuso rosca-madeira de aço zincado com cabeça hexagonal, de 7 mm de diâmetro, 90 mm de comprimento e qualidade 5.6 segundo ISO 898-1. |
16,667 |
0,24 |
4,00 |
mt09mor010f |
m³ |
Argamassa de cimento CEM II/B-L 32,5 N tipo M-15, confeccionada em obra com 400 kg/m³ de cimento e uma proporção em volume 1/3. |
0,033 |
327,53 |
10,81 |
mt09mor010e |
m³ |
Argamassa de cimento CEM II/B-L 32,5 N tipo M-10, confeccionada em obra com 320 kg/m³ de cimento e uma proporção em volume 1/4. |
0,003 |
292,43 |
0,88 |
mt10hes060fAEe |
m³ |
Concreto leve LC25/28 (XC1(P); D12; S2; Cl 0,4; D1,4), dosado em central, segundo NP EN 206-1. |
0,062 |
581,97 |
36,08 |
mt07ame060ccb |
m² |
Tela eletrossoldada Q 92 15x15 cm, com fios longitudinais de 4,2 mm de diâmetro e fios transversais de 4,2 mm de diâmetro, aço CA-60, segundo ABNT NBR 7481. |
1,100 |
7,59 |
8,35 |
mt08aaa010a |
m³ |
Água. |
0,010 |
2,58 |
0,03 |
mt01arg002 |
t |
Areia média lavada para concretos preparados em obra. |
0,037 |
78,31 |
2,90 |
mt01arg003b |
t |
Brita 1, para concretos preparados em obra. |
0,047 |
63,28 |
2,97 |
mt08cem002 |
kg |
Cimento, em sacos, para concreto preparado em obra. |
15,767 |
0,44 |
6,94 |
mq09sie010 |
h |
Motoserra a gasolina, de 50 cm de espada e 3,2 CV de potência. |
0,214 |
6,40 |
1,37 |
mo103 |
h |
Operário especializado pedreiro. |
1,936 |
8,89 |
17,21 |
mo018 |
h |
Oficial de 1ª pedreiro. |
2,339 |
14,81 |
34,64 |
mo104 |
h |
Operário não qualificado pedreiro. |
3,969 |
8,71 |
34,57 |
% |
Meios auxiliares |
2,000 |
228,24 |
4,56 |
|
% |
Custos indiretos |
3,000 |
232,80 |
6,98 |
|
Custo de manutenção decenal: R$ 16,78 nos primeiros 10 anos. |
Total: |
239,78 |
Referência e título da norma |
Aplicabilidade (1) |
Obrigatoriedade (2) |
Sistema (3) |
EN 10025-1:2004 |
1.9.2005 |
1.9.2006 |
2+ |
Produtos laminados a quente de aços de construção não ligados – Parte 1: Condições técnicas gerais de fornecimento |
(1) Data de entrada em vigor da norma harmonizada e início do período de coexistência
(2) Data final do período de coexistência / entrada em vigor da marcação CE
(3) Sistema de avaliação da conformidade
Caderno de encargos
UNIDADE DE OBRA EMZ210: REFORÇO DE LAJE DE MADEIRA PELA FACE SUPERIOR, ATRAVÉS DE PEÇAS METÁLICAS. MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA. Não será colocado em contato direto o aço com outros metais nem com gessos. CARACTERÍSTICAS TÉCNICAS Reforço de vigas e vigotas de laje de madeira através da colocação, pela face superior, de 6,5 kg/m de peça de aço S275JO composta por perfis laminados a quente das séries L, LD, T, redondos, quadrados, retangulares e chapas, com camada de tinta de fundo anticorrosiva, trabalhado em oficina; amarrada à vigota com 10 fixações por metro linear formadas por parafusos rosca-madeira de aço zincado, de 7 mm de diâmetro e 90 mm de comprimento; enchimento entre a vigota e a peça metálica de reforço com argamassa de cimento M-15; enchimento entre reforços metálicos com concreto leve LC25/28 (XC1(P); D12; S2; Cl 0,4; D1,4) dosado em central; colocação de tela eletrossoldada Q 92 de aço CA-60, derramamento e espalhamento de camada de 4 cm de concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 1, consistência S100 preparado em obra, e concretagem com meios manuais. Incluindo parte proporcional de picagem nos muros de apoio sobre a entrega da vigota, para receber o perfil; execução de acanaladura na face superior das vigotas, através de motosserra, para ensamblar nelas o reforço metálico; maciçamento das entregas das peças metálicas sobre o muro; limpeza da face superior da laje e reparação em obra dos defeitos originados por razões de transporte, manuseio ou montagem. Sem incluir demolição das camadas existentes sobre a face superior das vigotas de madeira, nem a limpeza e o saneamento das vigotas. CRITÉRIO DE MEDIÇÃO DE PROJETO Superfície medida segundo documentação gráfica de Projeto. CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA DO SUPORTE. Será verificado que a superfície está limpa e sem restos da demolição prévia das camadas superiores, e que a madeira das peças a reforçar está em bom estado de conservação e não possui xilófagos. AMBIENTAIS. Serão suspensos os trabalhos de concretagem quando chova com intensidade, neve, exista vento excessivo, uma temperatura ambiente superior a 40°C ou se preveja que dentro das 48 horas seguintes possa descer a temperatura ambiente abaixo dos 0°C. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Picagem sobre as entregas das vigotas. Marcação. Execução da canaladura de samblagem entre vigotas e reforços. Colocação dos reforços. Fixação dos reforços com parafusos. Maciçamento das entregas dos reforços sobre o muro. Enchimento com argamassa entre as vigotas e os reforços. Enchimento entre reforços com concreto leve. Colocação da tela eletrossoldada com separadores homologados. Concretagem e compactação do concreto. Nivelamento da camada de compressão. Cura do concreto. Reparação de defeitos superficiais. Limpeza dos restos gerados. CONDIÇÕES DE FINALIZAÇÃO. A laje será monolítica e transmitirá corretamente as cargas. A superfície deverá ficar uniforme e sem irregularidades. CONSERVAÇÃO E MANUTENÇÃO. Será evitada a atuação sobre o elemento de ações mecânicas não previstas no cálculo. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á a superfície realmente executada segundo especificações de Projeto. |
Resíduos gerados
Código LER |
Resíduos gerados |
Peso (kg) |
Volume (l) |
17 04 05 |
Ferro e aço. |
0,470 |
0,224 |
17 01 01 |
Betão (betões, argamassas e pré-fabricados). |
1,863 |
1,242 |
01 04 08 |
Gravilhas e fragmentos de rocha não abrangidos 01 04 07. |
0,453 |
0,300 |
Resíduos gerados: |
2,786 |
1,766 |
|
15 01 01 |
Embalagens de papel e cartão. |
0,221 |
0,294 |
17 02 03 |
Plástico. |
0,047 |
0,079 |
17 02 01 |
Madeira. |
0,063 |
0,057 |
Embalagens: |
0,331 |
0,430 |
|
Total resíduos: |
3,117 |
2,196 |
