EMF050 |
m² |

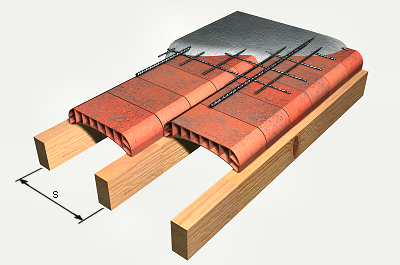

Laje de vigotas de madeira, com blocos vazados cerâmicos. |
R$ 206,73 |
||
Laje de vigotas de madeira tratada de 10x20 a 15x25 cm de seção, com uma distância entre eixos de 60 cm, travessas com abóbada cerâmica curva, 60x30x12 cm; aço CA-50, quantidade 1,1 kg/m², e tela eletrossoldada Q 92 de aço CA-60, em camada de compressão de 4 cm de espessura de concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 0, consistência S100 dosado em central, e concretagem com grua. |
Insumo |
Un |
Descrição |
Rend. |
Preço unitário |
Preço Insumo |
mt50spa050k |
m³ |
Pranchão de madeira de pinho, dimensões 20x7,2 cm. |
0,001 |
687,88 |
0,69 |
mt50spa081c |
Un |
Escora metálica telescópica, para 3 m de altura e 50 utilizações. |
0,500 |
0,59 |
0,30 |
mt50spa101 |
kg |
Pregos de aço. |
0,030 |
2,59 |
0,08 |
mt07bce020a |
Un |
Abóbada cerâmica curva, 60x30x12 cm, inclusive parte proporcional de peças especiais. |
4,800 |
4,29 |
20,59 |
mt07mee018ha |
m³ |
Madeira serrada de pinho silvestre (Pinus Sylvestris L.) com acabamento polido, para vigota de 10x20 a 15x25 cm de seção e até 6 m de comprimento, para aplicações estruturais, classe resistente C-18 e proteção contra agentes bióticos que corresponde com a classe de penetração P2 (3 mm nas faces laterais da alvura e 40 mm no sentido axial), trabalhada em oficina. |
0,063 |
937,11 |
59,04 |
mt07aco020o |
Un |
Separador certificado para tela eletrossoldada. |
2,000 |
0,17 |
0,34 |
mt07aco070f |
kg |
Aço em barras nervuradas, CA-50, elaborado em oficina e colocado em obra, diâmetros vários, segundo ABNT NBR 7480. |
1,100 |
3,60 |
3,96 |
mt07ame060ccb |
m² |
Tela eletrossoldada Q 92 15x15 cm, com fios longitudinais de 4,2 mm de diâmetro e fios transversais de 4,2 mm de diâmetro, aço CA-60, segundo ABNT NBR 7481. |
1,100 |
7,44 |
8,18 |
mt10haf080idc |
m³ |
Concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 0, consistência S100, dosado em central, segundo ABNT NBR 8953. |
0,142 |
278,02 |
39,48 |
mo044 |
h |
Oficial de 1ª carpinteiro de estrutura. |
0,656 |
17,11 |
11,22 |
mo088 |
h |
Ajudante de carpinteiro de estruturas. |
0,656 |
10,60 |
6,95 |
mo041 |
h |
Oficial de 1ª de estruturas de concreto armado. |
1,658 |
17,11 |
28,37 |
mo085 |
h |
Ajudante de oficial de estruturas de concreto armado. |
1,658 |
10,60 |
17,57 |
% |
Meios auxiliares |
2,000 |
196,77 |
3,94 |
|
% |
Custos indiretos |
3,000 |
200,71 |
6,02 |
|
Custo de manutenção decenal: R$ 31,01 nos primeiros 10 anos. |
Total: |
206,73 |
Especificações Técnicas
UNIDADE DE OBRA EMF050: LAJE DE VIGOTAS DE MADEIRA, COM BLOCOS VAZADOS CERÂMICOS. CARACTERÍSTICAS TÉCNICAS Execução de laje tradicional composta por vigotas de madeira de pinho do país de 10x20 a 15x25 cm de seção e até 6 m de comprimento, com uma distância entre eixos de 60 cm, com tratamento hidrófugo e fungicida da madeira; travessa com abóbada cerâmica curva, 60x30x12 cm; aço CA-50, quantidade de aço de 1,1 kg/m², e tela eletrossoldada Q 92 15x15 mm de aço CA-60, em camada de compressão de 4 cm de espessura de concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 0, consistência S100 dosado em central, e concretagem com grua. Incluindo parte proporcional de colocação e remoção de escoramento das vigotas, separadores, elementos de travamento de vigotas e vigas perimetrais de planta e aberturas. REGULAMENTAÇÃO APLICÁVEL Elaboração, transporte e colocação em obra do concreto:
CRITÉRIO DE MEDIÇÃO DE PROJETO Superfície medida em verdadeira magnitude desde as faces exteriores das vigas de borda do perímetro, segundo documentação gráfica de Projeto, descontando as aberturas de superfície maior de 6 m². CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA DO SUPORTE. O conteúdo de umidade da madeira será o de equilíbrio higroscópico antes da sua utilização em obra. AMBIENTAIS. Serão suspensos os trabalhos de concretagem quando chova com intensidade, neve, exista vento excessivo, uma temperatura ambiente superior a 40°C ou se preveja que dentro das 48 horas seguintes possa descer a temperatura ambiente abaixo dos 0°C. DO EMPREITEIRO. Deverá dispor-se na obra de uma série de meios, em previsão de que se produzam alterações bruscas das condições ambientais durante a concretagem ou posterior período de pega, não podendo começar a concretagem dos diferentes elementos sem a autorização por escrito do Diretor da Obra. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Preparação do perímetro de apoio das vigotas. Marcação e colocação em seco das vigotas. Escoramento. União de vigotas em apoios e amarrações. Disposição de ripas fixas às vigotas constituindo as arestas de apoio dos blocos vazados. Colocação dos blocos vazados em arco. Colocação de armaduras com separadores certificados. Concretagem e compactação do concreto. Nivelamento da camada de compressão. Cura do concreto. Remoção de escoramento. Reparação de defeitos superficiais. CONDIÇÕES DE FINALIZAÇÃO. O conjunto será estável, terá travamento próprio e com os elementos de apoio e transmitirá corretamente as cargas à estrutura. O acabamento superficial será o adequado para o posterior tratamento de proteção. CONSERVAÇÃO E MANUTENÇÃO. Será evitada a atuação sobre o elemento de ações mecânicas não previstas no cálculo. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á, em verdadeira magnitude, desde as faces exteriores das vigas perimetrais, a superfície realmente executada segundo especificações de Projeto, descontando as aberturas de superfície maior de 6 m². Consideram-se incluídos todos os elementos integrantes da laje assinalados nos desenhos e detalhes do Projeto. |
Resíduos gerados
Código LER |
Resíduos gerados |
Peso (kg) |
Volume (l) |
17 02 01 |
Madeira. |
1,950 |
1,773 |
17 04 05 |
Ferro e aço. |
0,201 |
0,096 |
17 01 03 |
Ladrilhos, telhas e materiais cerâmicos. |
3,408 |
2,726 |
17 01 01 |
Concretos (concretos, argamassas e pré-moldados de concreto). |
3,331 |
2,221 |
Resíduos gerados: |
8,891 |
6,816 |
|
17 02 03 |
Plástico. |
0,031 |
0,052 |
17 02 01 |
Madeira. |
0,504 |
0,458 |
Embalagens: |
0,535 |
0,510 |
|
Total resíduos: |
9,426 |
7,326 |
