EHB020 |
m² |
Sistema "FORLI" de laje nervurada com ausência de pontes térmicas. |
R$ 165,48 |
||
|
Estrutura de concreto armado com uma altura livre de piso de até 3 m, realizada com concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 1, consistência S100 preparado em obra, e concretagem com meios manuais, volume total de concreto 0,139 m³/m², e aço CA-50, com uma quantidade total de 13 kg/m², formada por: laje nervurada, horizontal, com ausência de pontes térmicas, de altura 28 = (3+20)+5 cm; nervura "in situ" de 12 cm de largura; sistema "FORLI" de molde tipo bloco vazado de EPS, mecanizada e aligeirante, de 20 cm de altura; tela eletrossoldada Q 92 de aço CA-60 em camada de compressão; vigas rasas, com colocação sob as vigas de placa "FORLI" de EPS, de 3 cm de espessura, para eliminar as pontes térmicas; sem incluir repercussão de pilares. |
|||||
|
Insumo |
Un |
Descrição |
Rend. |
Preço unitário |
Preço Insumo |
|
mt08efu010a |
m² |

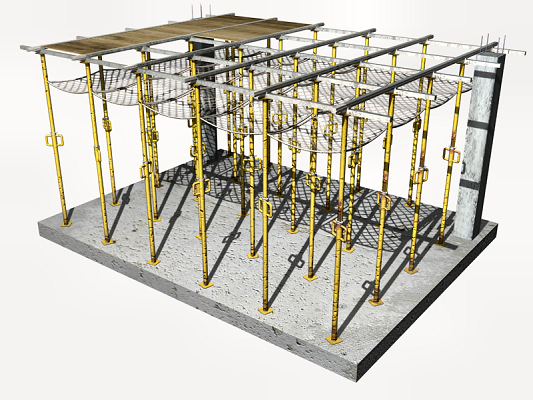

Sistema de fôrmas contínuo para laje nervurada de concreto armado, até 3 m de altura livre de piso, composta de: prumos, travessas metálicas e superfície moldante de madeira tratada reforçada com barras e perfis. |
1,100 |
18,98 |
20,88 |
|
mt07cpf020a |
Un |

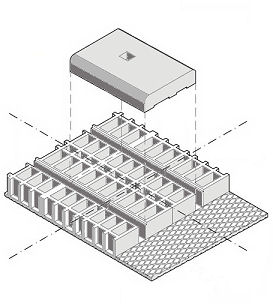

Bloco vazado mecanizado em EPS (poliestireno expandido), "FORLI", de 70x80 cm, formada por peça inferior de 70x80 cm e peça superior de 56x80 cm, para aligeirar lajes nervuradas com nervuras de 12 cm de largura e 20 cm de altura. |
1,406 |
8,23 |
11,57 |
|
mt07cpf030 |
Un |
Placa de poliestireno expandido de 70x80x3 cm, "FORLI", para colocar nas zonas não aligeiradas de lajes unidireccionais e bidireccionais. |
2,000 |
2,43 |
4,86 |
|
mt07aco020c |
Un |
Separador certificado para vigas. |
0,800 |
0,17 |
0,14 |
|
mt07aco020g |
Un |
Separador certificado para nervuras "in situ" em lajes nervuradas. |
1,000 |
0,12 |
0,12 |
|
mt07aco070f |
kg |
Aço em barras nervuradas, CA-50, elaborado em oficina e colocado em obra, diâmetros vários, segundo ABNT NBR 7480. |
13,000 |
3,60 |
46,80 |
|
mt07ame060ccb |
m² |
Tela eletrossoldada Q 92 15x15 cm, com fios longitudinais de 4,2 mm de diâmetro e fios transversais de 4,2 mm de diâmetro, aço CA-60, segundo ABNT NBR 7481. |
1,100 |
7,44 |
8,18 |
|
mt08aaa010a |
m³ |
Água. |
0,029 |
2,57 |
0,07 |
|
mt01arg002 |
t |
Areia média lavada para concretos preparados em obra. |
0,112 |
78,33 |
8,77 |
|
mt01arg003b |
t |
Brita 1, para concretos preparados em obra. |
0,142 |
63,30 |
8,99 |
|
mt08cem002 |
kg |
Cimento, em sacos, para concreto preparado em obra. |
47,816 |
0,44 |
21,04 |
|
mo040 |
h |
Oficial de 1ª de estruturas de concreto armado. |
0,904 |
14,81 |
13,39 |
|
mo083 |
h |
Ajudante de oficial de estruturas de concreto armado. |
0,904 |
9,20 |
8,32 |
|
mo104 |
h |
Auxiliar de serviços gerais. |
0,243 |
8,71 |
2,12 |
|
mo103 |
h |
Servente de pedreiro. |
0,254 |
8,89 |
2,26 |
|
% |
Meios auxiliares |
2,000 |
157,51 |
3,15 |
|
|
% |
Custos indiretos |
3,000 |
160,66 |
4,82 |
|
|
Custo de manutenção decenal: R$ 11,58 nos primeiros 10 anos. |
Total: |
165,48 |
|||
Especificações Técnicas
|
UNIDADE DE OBRA EHB020: SISTEMA "FORLI" DE LAJE NERVURADA COM AUSÊNCIA DE PONTES TÉRMICAS. CARACTERÍSTICAS TÉCNICAS Formação de estrutura de concreto armado com uma altura livre de piso de até 3 m, realizada com concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 1, consistência S100 preparado em obra, e concretagem com meios manuais com um volume total de concreto em laje, vigas e pilares de 0,139 m³/m², e aço CA-50 na zona de reforço de negativos, conectores de vigotas, vigas de borda e vigas com uma quantidade total de 13 kg/m², composta pelos seguintes elementos: LAJE NERVURADA: horizontal, com ausência de pontes térmicas, de altura 28 = (3+20)+5 cm; nervura "in situ" de 12 cm de largura; sistema "FORLI" de molde tipo bloco vazado de EPS, mecanizada e aligeirante, formado por peça base de 70x80 cm e peça superior de 58x80 cm, e 20 cm de altura; camada de compressão de 5 cm de espessura, com armadura de distribuição formada por tela eletrossoldada Q 92 15x15 mm de aço CA-60, inclusive parte proporcional de vigas de borda, montagem e desmontagem do sistema de fôrmas contínuo com prumos, travessas metálicas e superfície moldante de madeira tratada reforçada com barras e perfis; VIGAS: rasas, com colocação sob as vigas de placa "FORLI" de EPS, de 3 cm de espessura, para eliminar as pontes térmicas. Sem incluir repercussão de pilares. CRITÉRIO DE MEDIÇÃO DE PROJETO Superfície medida em verdadeira magnitude desde as faces exteriores das vigas de borda do perímetro, segundo documentação gráfica de Projeto, descontando as aberturas de superfície maior de 6 m². CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA AMBIENTAIS. Serão suspensos os trabalhos de concretagem quando chova com intensidade, neve, exista vento excessivo, uma temperatura ambiente superior a 40°C ou se preveja que dentro das 48 horas seguintes possa descer a temperatura ambiente abaixo dos 0°C. DO EMPREITEIRO. Deverá dispor-se na obra de uma série de meios, em previsão de que se produzam alterações bruscas das condições ambientais durante a concretagem ou posterior período de pega, não podendo começar a concretagem dos diferentes elementos sem a autorização por escrito do Diretor da Obra. A colocação em obra do sistema só poderá ser realizada por empresas especializadas e qualificadas, reconhecidas pelo fabricante e sob o seu controle técnico, seguindo sempre as especificações incluídas no seu correspondente DAU. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Marcação do sistema de fôrmas. Montagem do sistema de fôrmas. Marcação da geometria da planta sobre a fôrmas. Montagem do sistema de molde. Colocação das armaduras com separadores certificados. Concretagem e compactação do concreto na laje. Nivelamento da camada de compressão. Cura do concreto. Desmontagem do sistema de fôrmas em laje. Reparação de defeitos superficiais. CONDIÇÕES DE FINALIZAÇÃO. O conjunto será monolítico e transmitirá corretamente as cargas. A superfície deverá ficar uniforme e sem irregularidades. CONSERVAÇÃO E MANUTENÇÃO. Será evitada a atuação sobre o elemento de ações mecânicas não previstas no cálculo. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á, em verdadeira magnitude, desde as faces exteriores das vigas perimetrais, a superfície realmente executada segundo especificações de Projeto, descontando as aberturas de superfície maior de 6 m². Consideram-se incluídos todos os elementos integrantes da estrutura assinalados nos desenhos e detalhes do Projeto. |
Resíduos gerados
|
Código LER |
Resíduos gerados |
Peso (kg) |
Volume (l) |
|
17 02 01 |
Madeira. |
0,666 |
0,605 |
|
17 04 05 |
Ferro e aço. |
0,795 |
0,379 |
|
01 04 08 |
Pedriscos e pedregulhos. |
1,373 |
0,910 |
|
17 01 01 |
Concretos (concretos, argamassas e pré-moldados de concreto). |
1,435 |
0,956 |
|
Resíduos gerados: |
4,268 |
2,849 |
|
|
15 01 01 |
Embalagens de papel e cartão. |
0,669 |
0,893 |
|
17 02 03 |
Plástico. |
0,143 |
0,239 |
|
17 02 01 |
Madeira. |
0,191 |
0,174 |
|
Embalagens: |
1,004 |
1,305 |
|
|
Total resíduos: |
5,272 |
4,155 |
