EHB010

m²

Sistema "ISOLFORG" de laje nervurada unidirecional com ausência de pontes térmicas.

R$ 171,78

Estrutura de concreto armado com uma altura livre de piso de até 3 m, realizada com concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 1, consistência S100 preparado em obra, e concretagem com meios manuais, volume total de concreto 0,111 m³/m², e aço CA-50, com uma quantidade total de 11 kg/m², formada por: laje nervurada unidirecional, horizontal, de altura 25 cm = (5 cm isolante sob a vigota + 15 cm vigota) + 5 cm, com sistema de semi-vigota e molde de EPS com ausência de ponte térmica, "ISOLFORG", mecanização lateral macho-fêmea, sem armadura de espera e tela eletrossoldada Q 92 de aço CA-60 em camada de compressão, com sistema de fôrmas parcial; vigas rasas com um painel de poliestireno expandido "ISOLFORG" sob as vigas para eliminar as pontes térmicas, e a armadura apoiada sobre separadores certificados; sem incluir repercussão de pilares.

Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt08eva010a

m²

Sistema de fôrmas recuperável para a execução de vigas de concreto para revestir, composto de: escoras metálicas telescópicas, travessas metálicas e superfície moldante de madeira tratada reforçada com barras e perfis, até 3 m de altura livre de piso.

0,280

50,38

14,11

mt08efu020a

m²

Sistema de fôrmas parcial para laje nervurada unidirecional de concreto armado, até 3 m de altura livre de piso, composta de: prumos, travessas metálicas e superfície moldante de madeira tratada reforçada com barras e perfis.

0,820

5,62

4,61

mt07vis010b

m

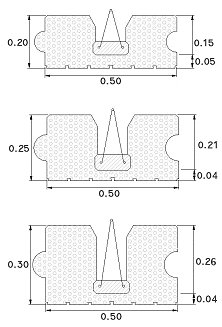

Sistema de lajes unidireccionais, "ISOLFORG", constituído por vigota e elemento entre vigotas de poliestireno expandido com encaixe lateral macho-fêmea, de 20 cm de altura (15 cm de altura de vigota e 5 cm de isolante sob a vigota), sem armadura de arranque e Lmédia = <4 m.

0,165

20,32

3,35

mt07vis010h

m

Sistema de lajes unidireccionais, "ISOLFORG", constituído por vigota e elemento entre vigotas de poliestireno expandido com encaixe lateral macho-fêmea, de 20 cm de altura (15 cm de altura de vigota e 5 cm de isolante sob a vigota), sem armadura de arranque e Lmédia = 4,01 a 5 m.

0,908

22,33

20,28

mt07vis010n

m

Sistema de lajes unidireccionais, "ISOLFORG", constituído por vigota e elemento entre vigotas de poliestireno expandido com encaixe lateral macho-fêmea, de 20 cm de altura (15 cm de altura de vigota e 5 cm de isolante sob a vigota), sem armadura de arranque e Lmédia = 5,01 a 6 m.

0,495

22,96

11,37

mt07vis010t

m

Sistema de lajes unidireccionais, "ISOLFORG", constituído por vigota e elemento entre vigotas de poliestireno expandido com encaixe lateral macho-fêmea, de 20 cm de altura (15 cm de altura de vigota e 5 cm de isolante sob a vigota), sem armadura de arranque e Lmédia = >6 m.

0,083

23,84

1,98

mt07aco020c

Un

Separador certificado para vigas.

0,200

0,17

0,03

mt07vis020b

m²

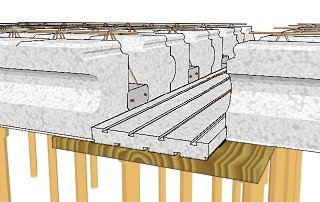

Painel de poliestireno expandido, Base de Unión Térmica "ISOLFORG", de 5 cm de espessura, com ranhuras em forma de cauda de andorinha, para eliminar pontes térmicas em vigas, no sistema de lajes unidireccionais Isolforg.

0,280

7,53

2,11

mt07aco070f

kg

Aço em barras nervuradas, CA-50, elaborado em oficina e colocado em obra, diâmetros vários, segundo ABNT NBR 7480.

11,000

3,62

39,82

mt07ame060ccb

m²

Tela eletrossoldada Q 92 15x15 cm, com fios longitudinais de 4,2 mm de diâmetro e fios transversais de 4,2 mm de diâmetro, aço CA-60, segundo ABNT NBR 7481.

1,100

7,47

8,22

mt08aaa010a

m³

Água.

0,027

2,58

0,07

mt01arg002

t

Areia média lavada para concretos preparados em obra.

0,083

78,65

6,53

mt01arg003b

t

Brita 1, para concretos preparados em obra.

0,100

63,55

6,36

mt08cem002

kg

Cimento em sacos, para concreto preparado em obra.

36,630

0,44

16,12

mo041

h

Oficial de 1ª de estruturas de concreto armado.

0,890

17,11

15,23

mo085

h

Ajudante de oficial de estruturas de concreto armado.

0,890

10,60

9,43

mo106

h

Auxiliar de serviços gerais.

0,194

9,69

1,88

mo105

h

Servente de pedreiro.

0,203

9,89

2,01

%

Meios auxiliares

2,000

163,51

3,27

%

Custos indiretos

3,000

166,78

5,00

Custo de manutenção decenal: R$ 12,02 nos primeiros 10 anos.

Total:

171,78

UNIDADE DE OBRA EHB010: SISTEMA "ISOLFORG" DE LAJE NERVURADA UNIDIRECIONAL COM AUSÊNCIA DE PONTES TÉRMICAS.

CARACTERÍSTICAS TÉCNICAS

Formação de estrutura de concreto armado com uma altura livre de piso de até 3 m, realizada com concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 1, consistência S100 preparado em obra, e concretagem com meios manuais com um volume total de concreto em laje, vigas e pilares de 0,111 m³/m², e aço CA-50 em zona de reforço de momentos negativos, conectores de vigotas, vigas de borda e vigas com uma quantidade total de 11 kg/m², composta dos seguintes elementos: LAJE NERVURADA UNIDIRECIONAL: horizontal, de altura 25 cm = (5 cm isolante sob a vigota + 15 cm vigota) + 5 cm; sistema de lajes nervuradas unidirecionais com ausência de ponte térmica, "ISOLFORG", formado por semi-vigota e molde de poliestireno expandido com mecanização lateral macho-fêmea, de 20 cm de altura, sem armadura de espera; camada de compressão de 5 cm de espessura, com armadura de distribuição formada por tela eletrossoldada Q 92 15x15 mm de aço CA-60, inclusive parte proporcional de vigas de borda, montagem e desmontagem do sistema de fôrmas parcial com prumos e travessas metálicas; VIGAS: rasas com um painel de poliestireno expandido "ISOLFORG" sob as vigas para eliminar as pontes térmicas, e a armadura apoiada sobre separadores certificados. Sem incluir repercussão de pilares.

REGULAMENTAÇÃO APLICÁVEL

Elaboração, transporte e colocação em obra do concreto: ABNT NBR 12655. Concreto de cimento Portland. Preparo, controle e recebimento. Procedimento.

CRITÉRIO DE MEDIÇÃO DE PROJETO

Superfície medida em verdadeira magnitude desde as faces exteriores das vigas de borda do perímetro, segundo documentação gráfica de Projeto, descontando as aberturas de superfície maior de 6 m².

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será evitada a atuação sobre o elemento de ações mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em verdadeira magnitude, desde as faces exteriores das vigas perimetrais, a superfície realmente executada segundo especificações de Projeto, descontando as aberturas de superfície maior de 6 m². Consideram-se incluídos todos os elementos integrantes da estrutura assinalados nos desenhos e detalhes do Projeto.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 02 01

Madeira.

0,920

0,836

17 04 05

Ferro e aço.

0,695

0,331

01 04 08

Pedriscos e pedregulhos.

0,988

0,654

17 01 01

Concretos (concretos, argamassas e pré-moldados de concreto).

1,099

0,733

Resíduos gerados:

3,702

2,554

15 01 01

Embalagens de papel e cartão.

0,513

0,684

17 02 03

Plástico.

0,110

0,183

17 02 01

Madeira.

0,147

0,134

Embalagens:

0,770

1,001

Total resíduos:

4,472

3,555
