Exportação: |
 |
|
EHZ050 |
m |

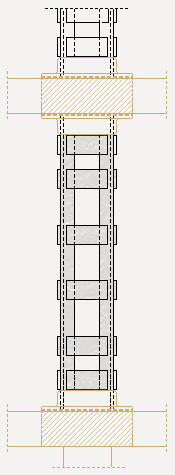

Reforço de pilar de concreto armado, com perfis e presilhas metálicas. |
R$ 97,58 |
||
|
Reforço de pilar de concreto armado de 30x30 cm, com perfis de aço S275JR, laminados a quente, série L 40x4, com camada de primário anticorrosivo, dispostos nas arestas do pilar, fixados através de adesivo de dois componentes à base de resina epóxi, e unidos nas quatro faces através de presilhas metálicas de 20x4 mm, soldadas "in situ", cada 25 cm. |
|||||
|
Composto |
Un |
Composição |
Rend. |
p.s. |
Preço artigo |
|
mt09reh125a |
kg |
Adesivo de dois componentes à base de resina epóxi, para ligação entre chapas metálicas com concreto endurecido. |
0,480 |
37,44 |
17,97 |
|
mt07ala140aga |
m |
Perfil de aço EN 10025 S275JR, série L 40x4, laminado a quente, para aplicações estruturais. Elaborado em oficina e colocado em obra. |
4,400 |
6,07 |
26,71 |
|
mt07ala111ba |
m |
Placa de aço laminado EN 10025 S275JR, em perfil plano laminado a quente, de 20x4 mm, para aplicações estruturais. |
5,280 |
1,84 |
9,72 |
|
mt27pfi010 |
l |
Primário de secagem rápida, formulado com resinas alquídicas modificadas e fosfato de zinco. |
0,024 |
13,46 |
0,32 |
|
mq08sol020 |
h |
Equipamentos e elementos auxiliares para soldagem elétrica. |
0,141 |
6,72 |
0,95 |
|
mo042 |
h |
Oficial de 1ª montador de estrutura metálica. |
1,468 |
15,64 |
22,96 |
|
mo085 |
h |
Ajudante de montador de estrutura metálica. |
1,468 |
9,71 |
14,25 |
|
% |
Meios auxiliares |
2,000 |
92,88 |
1,86 |
|
|
% |
Custos indiretos |
3,000 |
94,74 |
2,84 |
|
|
Custo de manutenção decenal: R$ 6,83 nos primeiros 10 anos. |
Total: |
97,58 |
|||
|
Referência e título da norma |
Aplicabilidade (1) |
Obrigatoriedade (2) |
Sistema (3) |
|
EN 1504-4:2004 |
1.9.2005 |
1.1.2009 |
|
|
Produtos e sistemas para a protecção e reparação de estruturas de betão - Definições, requisitos, controlo da qualidade e avaliação da conformidade - Parte 4: Colagem estrutural |
|||
|
EN 10025-1:2004 |
1.9.2005 |
1.9.2006 |
2+ |
|
Produtos laminados a quente de aços de construção não ligados – Parte 1: Condições técnicas gerais de fornecimento |
(1) Data de entrada em vigor da norma harmonizada e início do período de coexistência
(2) Data final do período de coexistência / entrada em vigor da marcação CE
(3) Sistema de avaliação da conformidade
Caderno de encargos
|
UNIDADE DE OBRA EHZ050: REFORÇO DE PILAR DE CONCRETO ARMADO, COM PERFIS E PRESILHAS METÁLICAS. MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA. A zona de soldagem não será pintada. Não será colocado em contato direto o aço com outros metais nem com gessos. CARACTERÍSTICAS TÉCNICAS Reforço de pilar de concreto armado de 30x30 cm, com perfis de aço S275JR, laminados a quente, série L 40x4, com camada de primário anticorrosivo, dispostos nas arestas do pilar e unidos nas quatro faces através de presilhas metálicas de 20x4 mm, soldadas "in situ", cada 25 cm. Incluindo p/p de limpeza e saneamento das arestas do pilar, ajuste vertical das cantoneiras sobre as mesmas utilizando adesivo de dois componentes à base de resina epóxi, até assegurar que se encontram solidamente aderidas, fornecimento de material de solda segundo ISO 2560 e solda do conjunto, assegurando-se um efeito de confinamento activo sobre o concreto original. CRITÉRIO DE MEDIÇÃO DE PROJECTO Comprimento medido entre eixos, segundo documentação gráfica de Projeto. CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA DO SUPORTE. Será verificado que estão colocados a base e o capitel de reforço. AMBIENTAIS. Não serão realizados trabalhos de soldagem quando a temperatura seja inferior a 0°C. DO EMPREITEIRO. Apresentará para a sua aprovação, ao Director da Obra, o programa de montagem da estrutura, baseado nas indicações do Projeto, assim como a documentação que acredite que os soldadores que intervenham na sua execução estejam certificados por um organismo acreditado. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Implantação da posição dos reforços e presilhas. Colocação e fixação provisória dos perfis. Colocação das presilhas com solda. Execução das uniões. CONDIÇÕES DE FINALIZAÇÃO. As cargas serão transmitidas correctamente à estrutura. O acabamento superficial será o adequado para o posterior tratamento de proteção. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á, a eixos, o comprimento realmente executado segundo especificações de Projeto. |
Resíduos gerados
|
Código LER |
Resíduos gerados |
Peso (kg) |
Volume (l) |
|
17 09 04 |
Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03. |
0,027 |
0,018 |
|
17 04 05 |
Ferro e aço. |
0,838 |
0,399 |
|
Resíduos gerados: |
0,865 |
0,417 |
|
|
17 02 03 |
Plástico. |
0,001 |
0,002 |
|
Total resíduos: |
0,867 |
0,420 |
