Laje nervurada com capitéis e pilares
ehr010_retic_sop
Concreto
Aço
Laje
Sistema de fôrmas
Complementos
Concreto preparado em obra
Tipo de concretagem
Com meios manuais
hor_vert_manual
Agressividade ambiental (ABNT NBR 6118)
Classe
Tipo de ambiente
Urbano
Classe de resistência
C25
Tamanho do agregado
Consistência
Com aditivo hidrófugo
Não
Quantidade de aço (kg/m²)
Tipo de aço
Barras nervuradas
acero_barra_corrug
Tela eletrossoldada
acero_mallazo
Diâmetro dos fios longitudinais (mm)
Tipo de armadura
Malha (mm)
15x15
Laje
Horizontal
Pé direito
Largura da nervura (cm)
Entre-eixo (cm)
80
Altura total da laje (cm)
Molde
Dimensões (cm)
70x23x22
Continuo
ych_red_reticular
ehu_continuo

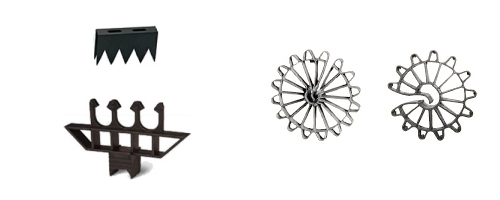

Elevador e separador de armaduras
hor_ehr020
img_ampliar img_oculmenu Exportação: Arrastar BC3 sobre 'Arquimedes' ou outro programa de medições e orçamentos.   Abrir este conteúdo no 'Excel'   Abrir este conteúdo no 'Excel 2007 (Office Open XML)'

EHR020

Laje nervurada com capitéis e pilares.



R$ 215,05

Estrutura de concreto armado, realizada com concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 1, consistência S100 preparado em obra, volume total de concreto 0,17 m³/m², e aço CA-50, com uma quantidade total de 18 kg/m²; formada por: laje nervurada com capitéis, horizontal, de altura 27 = 22+5 cm, sobre sistema de fôrmas contínuo de madeira; nervuras "in situ" de 10 cm, entre-eixo 80 cm; bloco de concreto leve com argila expandida, para laje nervurada com capitéis, 70x23x22 cm; tela eletrossoldada Q 92 de aço CA-60, em camada de compressão; pilares com altura livre de até 3 m.



Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt07aco020b

Un

Separador certificado para pilares.

0,500

0,12

0,06

mt08eup010a

Sistema de fôrmas para pilares de concreto armado de seção retangular ou quadrada, de até 3 m de altura, composto de chapas metálicas reutilizáveis de 50x50 cm, inclusive parte proporcional de acessórios de montagem. Amortizável em 50 utilizações.

0,350

23,50

8,23

mt08efr010a

Sistema de fôrmas contínuo para laje nervurada com capitéis de concreto armado, com molde perdido, até 3 m de altura livre de piso, composta de: prumos, travessas metálicas e superfície moldante de madeira tratada reforçada com barras e perfis.

1,100

39,35

43,29

mt07chp010a

Un

Bloco de concreto leve com argila expandida, para laje nervurada com capitéis, 70x23x22 cm, inclusive parte proporcional de peças especiais.

3,495

2,69

9,40

mt07aco020h

Un

Separador certificado para lajes nervuradas com capitéis.

1,200

0,12

0,14

mt07aco070f

kg

Aço em barras nervuradas, CA-50, elaborado em oficina e colocado em obra, diâmetros vários, segundo ABNT NBR 7480.

18,000

3,60

64,80

mt07ame060ccb

Tela eletrossoldada Q 92 15x15 cm, com fios longitudinais de 4,2 mm de diâmetro e fios transversais de 4,2 mm de diâmetro, aço CA-60, segundo ABNT NBR 7481.

1,100

7,44

8,18

mt08aaa010a

Água.

0,036

2,57

0,09

mt01arg002

t

Areia média lavada para concretos preparados em obra.

0,138

78,33

10,81

mt01arg003b

t

Brita 1, para concretos preparados em obra.

0,173

63,30

10,95

mt08cem002

kg

Cimento, em sacos, para concreto preparado em obra.

58,480

0,44

25,73

mo040

h

Oficial de 1ª de estruturas de concreto armado.

0,735

14,81

10,89

mo083

h

Ajudante de oficial de estruturas de concreto armado.

0,735

9,20

6,76

mo104

h

Auxiliar de serviços gerais.

0,298

8,71

2,60

mo103

h

Servente de pedreiro.

0,312

8,89

2,77



%

Meios auxiliares

2,000

204,70

4,09



%

Custos indiretos

3,000

208,79

6,26

Custo de manutenção decenal: R$ 10,75 nos primeiros 10 anos.



Total:

215,05




Especificações Técnicas

UNIDADE DE OBRA EHR020: LAJE NERVURADA COM CAPITÉIS E PILARES.


CARACTERÍSTICAS TÉCNICAS

Execução de estrutura de concreto armado, realizada com concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 1, consistência S100 preparado em obra, com um volume total de concreto em laje e pilares de 0,17 m³/m², e aço CA-50 em zona de maciços de pilares, vigas, nervuras, vigas de borda e pilares, com uma quantidade de 18 kg/m²; composta dos seguintes elementos: LAJE NERVURADA COM CAPITÉIS: horizontal, altura 27 = 22+5 cm; nervuras de concreto "in situ" de 10 cm de espessura, entre-eixo 80 cm; bloco de concreto leve com argila expandida, para laje nervurada com capitéis, 70x23x22 cm; camada de compressão de 5 cm de espessura, com armadura de distribuição formada por tela eletrossoldada Q 92 15x15 mm de aço CA-60, inclusive parte proporcional de maciço de capitéis, reforço de aberturas e vigas de borda, montagem e desmontagem do sistema de fôrmas contínuo com prumos, travessas metálicas e superfície moldante de madeira tratada reforçada com barras e perfis; PILARES: com altura livre de até 3 m, inclusive parte proporcional de montagem e desmontagem do sistema de fôrmas recuperável de chapas metálicas.


CRITÉRIO DE MEDIÇÃO DE PROJETO

Superfície medida em verdadeira magnitude desde as faces exteriores das vigas de borda do perímetro, segundo documentação gráfica de Projeto, descontando as aberturas de superfície maior de 6 m².


CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA


AMBIENTAIS.

Serão suspensos os trabalhos de concretagem quando chova com intensidade, neve, exista vento excessivo, uma temperatura ambiente superior a 40°C ou se preveja que dentro das 48 horas seguintes possa descer a temperatura ambiente abaixo dos 0°C.


DO EMPREITEIRO.

Deverá dispor-se na obra de uma série de meios, em previsão de que se produzam alterações bruscas das condições ambientais durante a concretagem ou posterior período de pega, não podendo começar a concretagem dos diferentes elementos sem a autorização por escrito do Diretor da Obra.



PROCESSO DE EXECUÇÃO


FASES DE EXECUÇÃO.

PILARES:

Marcação. Colocação das armaduras com separadores certificados. Montagem do sistema de fôrmas. Concretagem e compactação do concreto. Desmontagem do sistema de fôrmas. Cura do concreto. Reparação de defeitos superficiais.


LAJE:

Implantação do sistema de fôrmas. Montagem do sistema de fôrmas. Marcação da geometria da planta sobre a fôrmas. Colocação de moldes. Colocação das armaduras com separadores certificados. Concretagem e compactação do concreto. Nivelamento da camada de compressão. Cura do concreto. Desmontagem do sistema de fôrmas. Reparação de defeitos superficiais.


CONDIÇÕES DE FINALIZAÇÃO.

O conjunto será monolítico e transmitirá corretamente as cargas. A superfície deverá ficar uniforme e sem irregularidades.



CONSERVAÇÃO E MANUTENÇÃO.

Será evitada a atuação sobre o elemento de ações mecânicas não previstas no cálculo.



CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em verdadeira magnitude, desde as faces exteriores das vigas perimetrais, a superfície realmente executada segundo especificações de Projeto, descontando as aberturas de superfície maior de 6 m². Consideram-se incluídos todos os elementos integrantes da estrutura assinalados nos desenhos e detalhes do Projeto.




Resíduos gerados

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 04 05

Ferro e aço.

1,269

0,604

17 02 01

Madeira.

0,666

0,605

17 01 01

Concretos (concretos, argamassas e pré-moldados de concreto).

7,409

4,939

01 04 08

Pedriscos e pedregulhos.

1,680

1,112



Resíduos gerados:

11,023

7,261

15 01 01

Embalagens de papel e cartão.

0,819

1,092

17 02 03

Plástico.

0,191

0,319

17 02 01

Madeira.

0,438

0,398



Embalagens:

1,447

1,808



Total resíduos:

12,470

9,069
