QAD022

m²

Cobertura plana não acessível, não ventilada, com godo, impermeabilização através de lâminas de PVC.

R$ 152,26

Cobertura plana não acessível, não ventilada, com godo, tipo invertida, declividade do 1% ao 5%, composta por: formação de declividades: argila expandida de 350 kg/m³ de densidade, descarregada a seco e consolidada na superfície com calda de cimento, com espessura média de 10 cm; camada separadora sob impermeabilização: geotêxtil de fibras de poliéster (300 g/m²); impermeabilização monocamada não colada: lâmina impermeabilizante flexível, tipo PVC-P(fv), de 1,2 mm de espessura, com armadura de véu de fibra de vidro, fixada em sobreposição e bordos através de solda termoplástica; camada separadora sob isolamento: geotêxtil de fibras de poliéster (300 g/m²); isolamento térmico: painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 50 mm de espessura, resistência à compressão >= 300 kPa; camada separadora sob proteção: geotêxtil de fibras de poliéster (200 g/m²); camada de proteção: 10 cm de seixo rolado de 16 a 32 mm de diâmetro.

Composto

Un

Composição

Rend.

p.s.

Preço artigo

mt04lpt010c

Un

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm.

4,000

0,29

1,16

mt01arl030

m³

Argila expandida, de 350 kg/m³ de densidade e granulometria compreendida entre 8 e 16 mm, fornecida em sacos.

0,100

149,40

14,94

mt09lec020b

m³

Calda de cimento 1/3 CEM II/B-L 32,5 N.

0,010

232,28

2,32

mt16pea020b

m²

Painel rígido de poliestireno expandido, bordo lateral reto, de 20 mm de espessura, resistência térmica 0,55 m²K/W, condutibilidade térmica 0,036 W/(mK), para junta de dilatação.

0,010

4,27

0,04

mt09mor010c

m³

Argamassa de cimento CEM II/B-L 32,5 N tipo M-5, confeccionada em obra com 230 kg/m³ de cimento e uma proporção em volume 1/6.

0,040

254,83

10,19

mt14gsa020d

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma massa superficial de 300 g/m² e uma abertura de cone ao ensaio de perfuração dinâmica segundo ISO 13433 inferior a 25 mm.

1,050

4,63

4,86

mt15dan010bj

m²

Lâmina impermeabilizante flexível, tipo PVC-P(fv), de 1,2 mm de espessura, com armadura de véu de fibra de vidro.

1,050

22,89

24,03

mt15dan020c

m

Perfil colaminado de chapa de aço e PVC-P, plano, para remate de impermeabilização com lâminas de PVC-P, nos extremos das lâminas e nos encontros com elementos verticais.

0,400

8,06

3,22

mt14gsa020d

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma massa superficial de 300 g/m² e uma abertura de cone ao ensaio de perfuração dinâmica segundo ISO 13433 inferior a 25 mm.

1,050

4,63

4,86

mt16pxa010j

m²

Painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 50 mm de espessura, resistência à compressão >= 300 kPa, resistência térmica 1,5 m²K/W, condutibilidade térmica 0,034 W/(mK), Euroclasse E de reacção ao fogo, com código de designação XPS-EN 13164-T1-CS(10/Y)300-DLT(2)5-CC(2/1,5/50)125-DS(TH)-WL(T)0,7-WD(V)3-FT2.

1,050

37,99

39,89

mt14gsa020c

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma massa superficial de 200 g/m² e uma abertura de cone ao ensaio de perfuração dinâmica segundo ISO 13433 inferior a 25 mm.

1,050

3,07

3,22

mt01arc010

t

Seixo rolado de 16 a 32 mm de diâmetro.

0,180

62,95

11,33

mo018

h

Oficial de 1ª pedreiro.

0,673

15,64

10,53

mo104

h

Auxiliar de serviços gerais.

0,673

9,19

6,18

mo027

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,252

15,64

3,94

mo062

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,252

9,71

2,45

mo049

h

Oficial de 1ª montador de isolamentos.

0,070

15,64

1,09

mo092

h

Ajudante de montador de isolamentos.

0,070

9,71

0,68

%

Meios auxiliares

2,000

144,93

2,90

%

Custos indiretos

3,000

147,83

4,43

Custo de manutenção decenal: R$ 38,07 nos primeiros 10 anos.

Total:

152,26

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 771-1:2003

1.4.2005

1.4.2006

Especificações para elementos de alvenaria – Parte 1: Tijolos cerâmicos

EN 771-1:2003/A1:2005

EN 13163:2008

1.9.2009

1.9.2010

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufacturados em poliestireno expandido (EPS) - Especificação

EN 13252:2000

1.10.2001

1.10.2002

Geotêxteis e produtos relacionados - Características requeridas para uso em sistemas de drenagem

EN 13252:2000/A1:2005

1.6.2006

1.6.2007

EN 13164:2008

1.9.2009

1.9.2010

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufacturados de espuma de poliestireno extrudido (XPS) - Especificação

UNIDADE DE OBRA QAD022: COBERTURA PLANA NÃO ACESSÍVEL, NÃO VENTILADA, COM GODO, IMPERMEABILIZAÇÃO ATRAVÉS DE LÂMINAS DE PVC.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de declividades, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

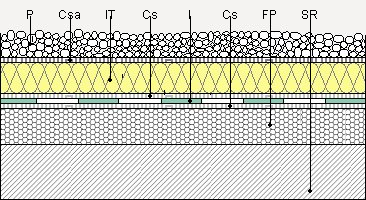

Formação de cobertura plana não acessível, não ventilada, com godo, tipo invertida, declividade de 1% a 5%, composta pelos seguintes elementos: FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de 10 cm de espessura média à base de argila expandida de 350 kg/m³ de densidade, descarregada a seco e consolidada na superfície com calda de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(mK); acabamento com camada de regularização de argamassa de cimento M-5 de 4 cm de espessura, talochada e limpa; CAMADA SEPARADORA SOB IMPERMEABILIZAÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma massa superficial de 300 g/m²; IMPERMEABILIZAÇÃO: tipo monocamada, não colada, formada por uma lâmina impermeabilizante flexível, tipo PVC-P(fv), de 1,2 mm de espessura, com armadura de véu de fibra de vidro, colocada solta sobre a camada separadora, fixada em sobreposição através de solda termoplástica, e nos bordos soldada a perfis colaminados de chapa e PVC-P; CAMADA SEPARADORA SOB ISOLAMENTO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma massa superficial de 300 g/m²; ISOLAMENTO TÉRMICO: painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 50 mm de espessura, resistência à compressão >= 300 kPa, resistência térmica 1,5 m²K/W, condutibilidade térmica 0,034 W/(mK); CAMADA SEPARADORA SOB PROTECÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma massa superficial de 200 g/m²; CAMADA DE PROTECÇÃO: Camada de seixo rolado de 16 a 32 mm de diâmetro, isenta de finos, espalhada com uma espessura média de 10 cm.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projeto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será evitado o derrame de resíduos de obra sobre a camada de godo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projeto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 01 02

Tijolos.

3,224

2,579

01 04 09

Areias e argilas.

0,525

0,328

17 01 01

Betão (betões, argamassas e pré-fabricados).

1,158

0,772

17 02 03

Plástico.

0,084

0,140

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,132

0,220

01 04 08

Gravilhas e fragmentos de rocha não abrangidos 01 04 07.

0,900

0,596

Resíduos gerados:

6,023

4,635

17 02 03

Plástico.

0,366

0,609

17 02 01

Madeira.

0,104

0,095

Embalagens:

0,470

0,704

Total resíduos:

6,493

5,339
