QAD020

m²

Cobertura plana não acessível, não ventilada, com godo, impermeabilização através de lâminas asfálticas.

R$ 148,23

Cobertura plana não acessível, não ventilada, com godo, tipo convencional, declividade do 1% ao 5%, composta por: formação de declividades: argila expandida de 350 kg/m³ de densidade, descarregada a seco e consolidada na superfície com calda de cimento, com espessura média de 10 cm; isolamento térmico: painel de espuma de poliisocianurato soldável, de 40 mm de espessura; impermeabilização monocamada colada: camada de betume modificado com elastômero SBS, LBM(SBS)-40/FP (140), totalmente colada com maçarico; camada separadora sob proteção: geotêxtil de fibras de poliéster (200 g/m²); camada de proteção: 10 cm de seixo rolado de 16 a 32 mm de diâmetro.

Composto

Un

Composição

Rend.

p.s.

Preço artigo

mt04lpt010c

Un

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm.

4,000

0,29

1,16

mt01arl030

m³

Argila expandida, de 350 kg/m³ de densidade e granulometria compreendida entre 8 e 16 mm, fornecida em sacos.

0,100

149,40

14,94

mt09lec020b

m³

Calda de cimento 1/3 CEM II/B-L 32,5 N.

0,010

232,28

2,32

mt16pea020b

m²

Painel rígido de poliestireno expandido, bordo lateral reto, de 20 mm de espessura, resistência térmica 0,55 m²K/W, condutibilidade térmica 0,036 W/(mK), para junta de dilatação.

0,010

4,27

0,04

mt09mor010c

m³

Argamassa de cimento CEM II/B-L 32,5 N tipo M-5, confeccionada em obra com 230 kg/m³ de cimento e uma proporção em volume 1/6.

0,040

254,83

10,19

mt16pdt031f

m²

Painel de espuma de poliisocianurato soldável, de 40 mm de espessura, resistência térmica 1,38 m²K/W, protegido superiormente com betume asfáltico oxidado e inferiormente com véu de vidro.

1,050

43,15

45,31

mt14lba010d

m²

Camada de betume modificado com elastômero SBS, LBM(SBS)-40/FP (140), com armadura de feltro de poliéster não tecido de 150 g/m², de superfície não protegida.

1,100

27,13

29,84

mt14gsa020c

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma massa superficial de 200 g/m² e uma abertura de cone ao ensaio de perfuração dinâmica segundo ISO 13433 inferior a 25 mm.

1,050

3,07

3,22

mt01arc010

t

Seixo rolado de 16 a 32 mm de diâmetro.

0,180

62,95

11,33

mo018

h

Oficial de 1ª pedreiro.

0,673

15,64

10,53

mo104

h

Auxiliar de serviços gerais.

0,673

9,19

6,18

mo027

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,168

15,64

2,63

mo062

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,168

9,71

1,63

mo049

h

Oficial de 1ª montador de isolamentos.

0,070

15,64

1,09

mo092

h

Ajudante de montador de isolamentos.

0,070

9,71

0,68

%

Meios auxiliares

2,000

141,09

2,82

%

Custos indiretos

3,000

143,91

4,32

Custo de manutenção decenal: R$ 37,06 nos primeiros 10 anos.

Total:

148,23

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 771-1:2003

1.4.2005

1.4.2006

Especificações para elementos de alvenaria – Parte 1: Tijolos cerâmicos

EN 771-1:2003/A1:2005

EN 13163:2008

1.9.2009

1.9.2010

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufacturados em poliestireno expandido (EPS) - Especificação

EN 13707:2004+A2:2009

1.4.2010

1.10.2010

Membranas de impermeabilização flexíveis - Membranas betuminosas armadas para impermeabilização de coberturas - Definições e características

EN 13252:2000

1.10.2001

1.10.2002

Geotêxteis e produtos relacionados - Características requeridas para uso em sistemas de drenagem

EN 13252:2000/A1:2005

1.6.2006

1.6.2007

UNIDADE DE OBRA QAD020: COBERTURA PLANA NÃO ACESSÍVEL, NÃO VENTILADA, COM GODO, IMPERMEABILIZAÇÃO ATRAVÉS DE LÂMINAS ASFÁLTICAS.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Impermeabilização asfáltica: será evitado o contato com óleos, gorduras, petróleos e dissolventes. Camada separadora: serão utilizados produtos não permeáveis à calda de argamassas e concretos. Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de declividades, barreira de vapor, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

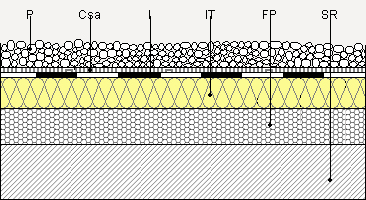

Formação de cobertura plana não acessível, não ventilada, com godo, tipo convencional, declividade de 1% a 5%, composta pelos seguintes elementos: FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de 10 cm de espessura média à base de argila expandida de 350 kg/m³ de densidade, descarregada a seco e consolidada na superfície com calda de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(mK); acabamento com camada de regularização de argamassa de cimento M-5 de 4 cm de espessura, talochada e limpa; ISOLAMENTO TÉRMICO: painel de espuma de poliisocianurato soldável, de 40 mm de espessura, resistência térmica 1,38 m²K/W, protegido superiormente com betume asfáltico oxidado e inferiormente com véu de vidro; IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por uma camada de betume modificado com elastômero SBS, LBM(SBS)-40/FP (140), com armadura de feltro de poliéster não tecido de 150 g/m², de superfície não protegida, totalmente colada com maçarico; CAMADA SEPARADORA SOB PROTECÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma massa superficial de 200 g/m²; CAMADA DE PROTECÇÃO: Camada de seixo rolado de 16 a 32 mm de diâmetro, isenta de finos, espalhada com uma espessura média de 10 cm.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projeto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será evitado o derrame de resíduos de obra sobre a camada de godo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projeto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 01 02

Tijolos.

3,224

2,579

01 04 09

Areias e argilas.

0,525

0,328

17 01 01

Betão (betões, argamassas e pré-fabricados).

1,158

0,772

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,117

0,196

17 03 02

Misturas betuminosas não abrangidas em 17 03 01.

0,339

0,339

17 02 03

Plástico.

0,021

0,035

01 04 08

Gravilhas e fragmentos de rocha não abrangidos 01 04 07.

0,900

0,596

Resíduos gerados:

6,285

4,845

17 02 03

Plástico.

0,328

0,547

17 02 01

Madeira.

0,104

0,095

Embalagens:

0,432

0,642

Total resíduos:

6,717

5,487
