QAC012

m²

Cobertura plana acessível, ventilada, com pavimento fixo, impermeabilização através de lâminas de PVC.

R$ 158,93

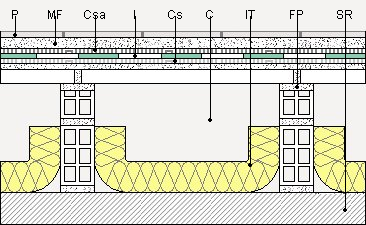

Cobertura plana acessível, ventilada, com pavimento fixo, tipo convencional, declividade de 1% a 5%, para tráfego de pedestres privado, composta de: formação de declividades: painel cerâmico furado com ligação macho-fêmea de 80x25x3,5 cm apoiado sobre muretes de tijolo cerâmico furado de 30x20x9 cm, dispostos cada 80 cm e com 30 cm de altura média; isolamento térmico: feltro isolante de lã de rocha vulcânica, revestido numa das suas faces com um complexo de papel kraft com polietileno que atua como barreira de vapor, de 80 mm de espessura; camada separadora sob impermeabilização: geotêxtil de fibras de poliéster (300 g/m²); impermeabilização monocamada não colada: lâmina impermeabilizante flexível, tipo PVC-P(fv), de 1,2 mm de espessura, com armadura de véu de fibra de vidro, fixada em sobreposição e bordos através de solda termoplástica; camada separadora sob proteção: geotêxtil de fibras de poliéster (300 g/m²); camada de proteção: ladrilhos de grés rústico 20x20 cm colocados em camada fina com cimento cola normal, C1, cinzento, sobre camada de regularização de argamassa M-5, enchimento de juntas com argamassa de juntas cimentosa com resistência elevada à abrasão e absorção de água reduzida, CG2, para junta aberta (entre 3 e 15 mm), com a mesma tonalidade das peças.

Composto

Un

Composição

Rend.

p.s.

Preço artigo

mt04lpt010c

Un

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm.

6,000

0,29

1,74

mt09mor010c

m³

Argamassa de cimento CEM II/B-L 32,5 N tipo M-5, confeccionada em obra com 230 kg/m³ de cimento e uma proporção em volume 1/6.

0,015

254,83

3,82

mt16pea020b

m²

Painel rígido de poliestireno expandido, bordo lateral reto, de 20 mm de espessura, resistência térmica 0,55 m²K/W, condutibilidade térmica 0,036 W/(mK), para junta de dilatação.

0,010

4,27

0,04

mt16lra040a

m²

Feltro isolante de lã de rocha vulcânica, revestido numa das suas faces com um complexo de papel kraft com polietileno que atua como barreira de vapor, de 80 mm de espessura, resistência térmica 1,9 m²K/W, condutibilidade térmica 0,042 W/(mK).

1,200

10,87

13,04

mt04lvg020b

Un

Painel cerâmico furado com ligação macho-fêmea, para revestir, 80x25x3,5 cm.

5,000

1,26

6,30

mt09mor010c

m³

Argamassa de cimento CEM II/B-L 32,5 N tipo M-5, confeccionada em obra com 230 kg/m³ de cimento e uma proporção em volume 1/6.

0,030

254,83

7,64

mt14gsa020d

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma massa superficial de 300 g/m² e uma abertura de cone ao ensaio de perfuração dinâmica segundo ISO 13433 inferior a 25 mm.

1,050

4,63

4,86

mt15dan010bj

m²

Lâmina impermeabilizante flexível, tipo PVC-P(fv), de 1,2 mm de espessura, com armadura de véu de fibra de vidro.

1,050

22,89

24,03

mt15dan020c

m

Perfil colaminado de chapa de aço e PVC-P, plano, para remate de impermeabilização com lâminas de PVC-P, nos extremos das lâminas e nos encontros com elementos verticais.

0,400

8,06

3,22

mt14gsa020d

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma massa superficial de 300 g/m² e uma abertura de cone ao ensaio de perfuração dinâmica segundo ISO 13433 inferior a 25 mm.

1,050

4,63

4,86

mt09mor010c

m³

Argamassa de cimento CEM II/B-L 32,5 N tipo M-5, confeccionada em obra com 230 kg/m³ de cimento e uma proporção em volume 1/6.

0,040

254,83

10,19

mt09mcr021g

kg

Cimento cola normal, C1, cor cinzento.

4,000

0,77

3,08

mt18bcr010pAb800

m²

Mosaico cerâmico de grés rústico 20x20 cm, R$ 8,00/m².

1,050

21,06

22,11

mt18rcr010a300

m

Rodapé cerâmico de grés rústico, 7 cm, R$ 3,00/m.

0,040

7,90

0,32

mt09mcr070a

kg

Argamassa de juntas cimentosa com resistência elevada à abrasão e absorção de água reduzida, CG2, para junta aberta entre 3 e 15 mm.

0,300

2,19

0,66

mo018

h

Oficial de 1ª pedreiro.

1,093

15,64

17,09

mo104

h

Auxiliar de serviços gerais.

1,093

9,19

10,04

mo027

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,196

15,64

3,07

mo062

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,196

9,71

1,90

mo049

h

Oficial de 1ª montador de isolamentos.

0,070

15,64

1,09

mo092

h

Ajudante de montador de isolamentos.

0,070

9,71

0,68

mo021

h

Oficial de 1ª ladrilheiro.

0,561

15,64

8,77

mo056

h

Ajudante de ladrilheiro.

0,280

9,71

2,72

%

Meios auxiliares

2,000

151,27

3,03

%

Custos indiretos

3,000

154,30

4,63

Custo de manutenção decenal: R$ 55,63 nos primeiros 10 anos.

Total:

158,93

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 771-1:2003

1.4.2005

1.4.2006

Especificações para elementos de alvenaria – Parte 1: Tijolos cerâmicos

EN 771-1:2003/A1:2005

EN 13163:2008

1.9.2009

1.9.2010

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufacturados em poliestireno expandido (EPS) - Especificação

EN 13162:2008

1.9.2009

1.9.2010

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufacturados de lã mineral (MW) - Especificação

EN 13252:2000

1.10.2001

1.10.2002

Geotêxteis e produtos relacionados - Características requeridas para uso em sistemas de drenagem

EN 13252:2000/A1:2005

1.6.2006

1.6.2007

EN 12004:2007

1.6.2008

1.6.2010

3

Colas para ladrilhos - Requisitos, avaliação da conformidade, classificação e designação

EN 14411:2006

1.1.2008

1.1.2009

Pavimentos e revestimentos cerâmicos – Definições, classificação, características e marcação

UNIDADE DE OBRA QAC012: COBERTURA PLANA ACESSÍVEL, VENTILADA, COM PAVIMENTO FIXO, IMPERMEABILIZAÇÃO ATRAVÉS DE LÂMINAS DE PVC.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de declividades, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

Formação de cobertura plana acessível, ventilada, com pavimento fixo, tipo convencional, declividade de 1% a 5%, para tráfego de pedestres privado, composta pelos seguintes elementos: FORMAÇÃO DE PENDENTES: base de painel cerâmico furado com ligação macho-fêmea de 80x25x3,5 cm com uma camada de regularização de argamassa de cimento M-5 de 3 cm de espessura e acabamento afagado, apoiada sobre muretes de tijolo cerâmico furado de 30x20x9 cm, assente com argamassa de cimento M-5, dispostos cada 80 cm e com 30 cm de altura média, rematados superiormente com mestras de argamassa de cimento M-5; ISOLAMENTO TÉRMICO: feltro isolante de lã de rocha vulcânica, revestido numa das suas faces com um complexo de papel kraft com polietileno que atua como barreira de vapor, de 80 mm de espessura, resistência térmica 1,9 m²K/W, condutibilidade térmica 0,042 W/(mK); CAMADA SEPARADORA SOB IMPERMEABILIZAÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma massa superficial de 300 g/m²; IMPERMEABILIZAÇÃO: tipo monocamada, não colada, formada por uma lâmina impermeabilizante flexível, tipo PVC-P(fv), de 1,2 mm de espessura, com armadura de véu de fibra de vidro, colocada solta sobre a camada separadora, fixada em sobreposição através de solda termoplástica, e nos bordos soldada a perfis colaminados de chapa e PVC-P; CAMADA SEPARADORA SOB PROTECÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma massa superficial de 300 g/m²; CAMADA DE PROTECÇÃO: Pavimento de ladrilhos de grés rústico (pavimentos para trânsito de pedestres médio com utilização exterior), 20x20 cm colocados em camada fina com cimento cola normal, C1 sem nenhuma característica adicional, cor cinzento, sobre uma camada de regularização de argamassa M-5 de 4 cm de espessura, enchimento de juntas com argamassa de juntas cimentosa com resistência elevada à abrasão e absorção de água reduzida, CG2, para junta aberta (entre 3 e 15 mm), com a mesma tonalidade das peças. Inclusive p/p de cruzetas de PVC, formação de juntas e pontos singulares, formação e vedação de juntas de pavimento e perimetrais, e limpeza final.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projeto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida a cobertura de qualquer ação mecânica não prevista no cálculo, até que se proceda à execução da sua capa de proteção, sem a colocação de nenhum elemento que possa perfurar a impermeabilização.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projeto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 01 02

Tijolos.

4,836

3,869

17 01 01

Betão (betões, argamassas e pré-fabricados).

1,947

1,298

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,221

0,368

17 01 03

Ladrilhos, telhas e materiais cerâmicos.

6,919

5,535

17 02 03

Plástico.

0,063

0,105

17 09 04

Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03.

0,392

0,261

Resíduos gerados:

14,378

11,436

15 01 01

Embalagens de papel e cartão.

0,195

0,260

17 02 03

Plástico.

0,164

0,274

17 02 01

Madeira.

0,408

0,371

Embalagens:

0,767

0,905

Total resíduos:

15,145

12,341
