QAC011

m²

Cobertura plana acessível, ventilada, com pavimento fixo, impermeabilização através de lâminas de poliolefinas.

R$ 171,06

Cobertura plana acessível, ventilada, com pavimento fixo, tipo convencional, declividade de 1% a 5%, para tráfego de pedestres privado, composta de: formação de declividades: painel cerâmico furado com ligação macho-fêmea de 80x25x3,5 cm apoiado sobre muretes de tijolo cerâmico furado de 30x20x9 cm, dispostos cada 80 cm e com 30 cm de altura média; isolamento térmico: feltro isolante de lã de rocha vulcânica, revestido numa das suas faces com um complexo de papel kraft com polietileno que atua como barreira de vapor, de 80 mm de espessura; impermeabilização monocamada colada: lâmina impermeabilizante flexível tipo EVAC, composta por uma folha dupla de poliolefina termoplástica com acetato de vinil etileno, com ambas as faces revestidas de fibras de poliéster não tecidas, de 0,8 mm de espessura e 600 g/m², totalmente colada com cimento cola melhorado C2 E; camada de proteção: ladrilhos de grés rústico 20x20 cm colocados em camada fina com cimento cola normal, C1, cinzento, sobre camada de regularização de argamassa M-5, enchimento de juntas com argamassa de juntas cimentosa com resistência elevada à abrasão e absorção de água reduzida, CG2, para junta aberta (entre 3 e 15 mm), com a mesma tonalidade das peças.

Composto

Un

Composição

Rend.

p.s.

Preço artigo

mt04lpt010c

Un

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm.

6,000

0,29

1,74

mt09mor010c

m³

Argamassa de cimento CEM II/B-L 32,5 N tipo M-5, confeccionada em obra com 230 kg/m³ de cimento e uma proporção em volume 1/6.

0,015

254,83

3,82

mt16pea020b

m²

Painel rígido de poliestireno expandido, bordo lateral reto, de 20 mm de espessura, resistência térmica 0,55 m²K/W, condutibilidade térmica 0,036 W/(mK), para junta de dilatação.

0,010

4,27

0,04

mt16lra040a

m²

Feltro isolante de lã de rocha vulcânica, revestido numa das suas faces com um complexo de papel kraft com polietileno que atua como barreira de vapor, de 80 mm de espessura, resistência térmica 1,9 m²K/W, condutibilidade térmica 0,042 W/(mK).

1,200

10,87

13,04

mt04lvg020b

Un

Painel cerâmico furado com ligação macho-fêmea, para revestir, 80x25x3,5 cm.

5,000

1,26

6,30

mt09mor010c

m³

Argamassa de cimento CEM II/B-L 32,5 N tipo M-5, confeccionada em obra com 230 kg/m³ de cimento e uma proporção em volume 1/6.

0,030

254,83

7,64

mt09mcr250a

kg

Cimento cola melhorado, C2 E, com tempo de colocação ampliado, para a fixação de geomembranas, composto por cimentos especiais, inertes seleccionados e resinas sintéticas.

4,000

1,55

6,20

mt15rev010f

m²

Lâmina impermeabilizante flexível tipo EVAC, composta por uma folha dupla de poliolefina termoplástica com acetato de vinil etileno, com ambas as faces revestidas de fibras de poliéster não tecidas, de 0,8 mm de espessura e 600 g/m².

1,100

36,98

40,68

mt09mcr250b

kg

Cimento cola melhorado, C2 E S1, com tempo de colocação ampliado e grande deformabilidade, para a fixação de sobreposições de geomembranas, composto por cimentos especiais, inertes seleccionados e resinas sintéticas.

0,300

6,63

1,99

mt09mor010c

m³

Argamassa de cimento CEM II/B-L 32,5 N tipo M-5, confeccionada em obra com 230 kg/m³ de cimento e uma proporção em volume 1/6.

0,040

254,83

10,19

mt09mcr021g

kg

Cimento cola normal, C1, cor cinzento.

4,000

0,77

3,08

mt18bcr010pAb800

m²

Mosaico cerâmico de grés rústico 20x20 cm, R$ 8,00/m².

1,050

21,06

22,11

mt18rcr010a300

m

Rodapé cerâmico de grés rústico, 7 cm, R$ 3,00/m.

0,040

7,90

0,32

mt09mcr070a

kg

Argamassa de juntas cimentosa com resistência elevada à abrasão e absorção de água reduzida, CG2, para junta aberta entre 3 e 15 mm.

0,300

2,19

0,66

mo018

h

Oficial de 1ª pedreiro.

1,093

15,64

17,09

mo104

h

Auxiliar de serviços gerais.

1,093

9,19

10,04

mo027

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,182

15,64

2,85

mo062

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,182

9,71

1,77

mo049

h

Oficial de 1ª montador de isolamentos.

0,070

15,64

1,09

mo092

h

Ajudante de montador de isolamentos.

0,070

9,71

0,68

mo021

h

Oficial de 1ª ladrilheiro.

0,561

15,64

8,77

mo056

h

Ajudante de ladrilheiro.

0,280

9,71

2,72

%

Meios auxiliares

2,000

162,82

3,26

%

Custos indiretos

3,000

166,08

4,98

Custo de manutenção decenal: R$ 59,87 nos primeiros 10 anos.

Total:

171,06

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 771-1:2003

1.4.2005

1.4.2006

Especificações para elementos de alvenaria – Parte 1: Tijolos cerâmicos

EN 771-1:2003/A1:2005

EN 13163:2008

1.9.2009

1.9.2010

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufacturados em poliestireno expandido (EPS) - Especificação

EN 13162:2008

1.9.2009

1.9.2010

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufacturados de lã mineral (MW) - Especificação

EN 12004:2007

1.6.2008

1.6.2010

3

Colas para ladrilhos - Requisitos, avaliação da conformidade, classificação e designação

EN 13956:2005

1.7.2006

1.7.2007

Membranas de impermeabilização flexíveis - Membranas de plástico e de borracha para impermeabilização de coberturas - Definições e características

EN 13956:2005/AC:2006

1.1.2007

1.1.2007

EN 14411:2006

1.1.2008

1.1.2009

Pavimentos e revestimentos cerâmicos – Definições, classificação, características e marcação

UNIDADE DE OBRA QAC011: COBERTURA PLANA ACESSÍVEL, VENTILADA, COM PAVIMENTO FIXO, IMPERMEABILIZAÇÃO ATRAVÉS DE LÂMINAS DE POLIOLEFINAS.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de declividades, barreira de vapor, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

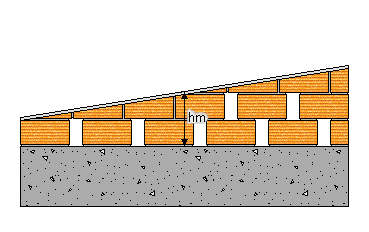

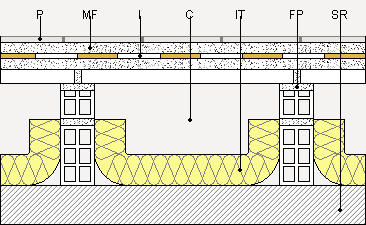

Formação de cobertura plana acessível, ventilada, com pavimento fixo, tipo convencional, declividade de 1% a 5%, para tráfego de pedestres privado, composta pelos seguintes elementos: FORMAÇÃO DE PENDENTES: base de painel cerâmico furado com ligação macho-fêmea de 80x25x3,5 cm com uma camada de regularização de argamassa de cimento M-5 de 3 cm de espessura e acabamento afagado, apoiada sobre muretes de tijolo cerâmico furado de 30x20x9 cm, assente com argamassa de cimento M-5, dispostos cada 80 cm e com 30 cm de altura média, rematados superiormente com mestras de argamassa de cimento M-5; ISOLAMENTO TÉRMICO: feltro isolante de lã de rocha vulcânica, revestido numa das suas faces com um complexo de papel kraft com polietileno que atua como barreira de vapor, de 80 mm de espessura, resistência térmica 1,9 m²K/W, condutibilidade térmica 0,042 W/(mK); IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por uma lâmina impermeabilizante flexível tipo EVAC, composta por uma folha dupla de poliolefina termoplástica com acetato de vinil etileno, com ambas as faces revestidas de fibras de poliéster não tecidas, de 0,8 mm de espessura e 600 g/m², fixa ao suporte em toda a sua superfície através de cimento cola melhorado C2 E, e sobreposições fixas com cimento cola melhorado C2 E S1; CAMADA DE PROTECÇÃO: Pavimento de ladrilhos de grés rústico (pavimentos para trânsito de pedestres médio com utilização exterior), 20x20 cm colocados em camada fina com cimento cola normal, C1 sem nenhuma característica adicional, cor cinzento, sobre uma camada de regularização de argamassa M-5 de 4 cm de espessura, enchimento de juntas com argamassa de juntas cimentosa com resistência elevada à abrasão e absorção de água reduzida, CG2, para junta aberta (entre 3 e 15 mm), com a mesma tonalidade das peças. Inclusive p/p de cruzetas de PVC, formação de juntas e pontos singulares, formação e vedação de juntas de pavimento e perimetrais, e limpeza final.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projeto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida a cobertura de qualquer ação mecânica não prevista no cálculo, até que se proceda à execução da sua capa de proteção, sem a colocação de nenhum elemento que possa perfurar a impermeabilização.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projeto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 01 02

Tijolos.

4,836

3,869

17 01 01

Betão (betões, argamassas e pré-fabricados).

2,076

1,384

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,221

0,368

17 01 03

Ladrilhos, telhas e materiais cerâmicos.

6,919

5,535

17 02 03

Plástico.

0,033

0,055

17 09 04

Mistura de resíduos de construção e demolição não abrangidos em 17 09 01, 17 09 02 e 17 09 03.

0,392

0,261

Resíduos gerados:

14,477

11,472

15 01 01

Embalagens de papel e cartão.

0,255

0,340

17 02 03

Plástico.

0,149

0,248

17 02 01

Madeira.

0,425

0,387

Embalagens:

0,830

0,975

Total resíduos:

15,306

12,448
