QAD031

m²

Cobertura plana não acessível, não ventilada, ajardinada. Impermeabilização com lâminas de poliolefinas.

R$ 172,69

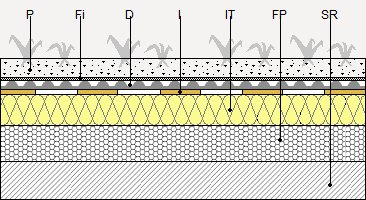

Cobertura plana não acessível, não ventilada, ajardinada intensiva, tipo convencional, caimento de 1% a 5%. FORMAÇÃO DE PENDENTES: com guias de espigões, água furtada e juntas com mestras de bloco cerâmico furado duplo e camada de argila expandida, descarregada a seco e consolidada na superfície com calda de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(mK), com espessura média de 10 cm; com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura, acabamento afagado; ISOLAMENTO TÉRMICO: painel rígido de poliestireno extrudido, de superfície lisa e borda lateral a meia madeira, de 50 mm de espessura, resistência à compressão >= 300 kPa; IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por uma lâmina impermeabilizante flexível tipo EVAC, composta por uma folha dupla de poliolefina termoplástica com acetato de vinil etileno, com ambas as faces revestidas de fibras de poliéster não tecidas, de 0,52 mm de espessura e 335 g/m², fixada ao suporte em toda a sua superfície através de cimento cola melhorado C2 E, e sobreposições fixadas com cimento cola melhorado C2 E S1; CAMADA DRENANTE E FILTRANTE: lâmina drenante e filtrante de estrutura nodular de polietileno de alta densidade (PEAD/HDPE), com nódulos de 8 mm de altura, com geotêxtil de polipropileno incorporado; CAMADA DE PROTEÇÃO: camada de terra vegetal para plantação de 25 cm de espessura. O preço não inclui a execução e a vedação das juntas nem a execução de arremates nos encontros com paramentos e drenagens.

Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt04lpt010c

Un

Bloco cerâmico furado duplo, para revestir, 30x20x9 cm, densidade 746 kg/m³.

3,000

0,36

1,08

mt01arl030aa

m³

Argila expandida, fornecida em sacos.

0,100

346,07

34,61

mt09lec020b

m³

Calda de cimento 1/3 CEM II/B-L 32,5 N.

0,010

229,51

2,30

mt16pea020b

m²

Painel rígido de poliestireno expandido, borda lateral reta, de 20 mm de espessura, resistência térmica 0,55 m²K/W, condutibilidade térmica 0,036 W/(mK), para junta de dilatação.

0,010

5,64

0,06

mt08aaa010a

m³

Água.

0,008

3,39

0,03

mt01arg005a

t

Areia de pedreira, para argamassa preparada em obra.

0,065

45,85

2,98

mt08cem002

kg

Cimento cinza em sacos.

10,000

0,55

5,50

mt16pxa010ac

m²

Painel rígido de poliestireno extrudido, de superfície lisa e borda lateral a meia madeira, de 50 mm de espessura, resistência à compressão >= 300 kPa, resistência térmica 1,5 m²K/W, condutibilidade térmica 0,034 W/(mK), Euroclasse E de reação ao fogo, com código de designação XPS-EN 13164-T1-CS(10/Y)300-DS(70,90)-DLT(2)5-CC(2/1,5/50)125-WL(T)0,7-WD(V)3-FTCD1.

1,050

14,73

15,47

mt09mcr250a

kg

Cimento cola melhorado, C2 E, com tempo de colocação ampliado, para a fixação de geomembranas, composto por cimentos especiais, inertes selecionados e resinas sintéticas.

4,000

1,53

6,12

mt15rev011a

m²

Lâmina impermeabilizante flexível tipo EVAC, composta por uma folha dupla de poliolefina termoplástica com acetato de vinil etileno, com ambas as faces revestidas de fibras de poliéster não tecidas, de 0,52 mm de espessura e 335 g/m².

1,100

46,45

51,10

mt09mcr250b

kg

Cimento cola melhorado, C2 E S1, com tempo de colocação ampliado e grande deformabilidade, para a fixação de sobreposições de geomembranas, composto por cimentos especiais, inertes selecionados e resinas sintéticas.

0,300

6,55

1,97

mt14gdc010q

m²

Lâmina drenante e filtrante de estrutura nodular de polietileno de alta densidade (PEAD/HDPE), com nódulos de 8 mm de altura, com geotêxtil de polipropileno incorporado, resistência à compressão 150 kN/m² segundo ISO 604 e capacidade de drenagem 4,6 l/(s·m).

1,050

13,30

13,97

mt01arj020

m³

Terra vegetal para plantação.

0,250

21,04

5,26

mq06hor010

h

Betoneira.

0,032

4,73

0,15

mo020

h

Pedreiro.

0,103

24,01

2,47

mo113

h

Auxiliar de serviços gerais.

0,467

20,96

9,79

mo029

h

Aplicador de lâminas impermeabilizantes.

0,171

24,01

4,11

mo067

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,171

20,67

3,53

mo054

h

Montador de isolamentos.

0,057

27,47

1,57

mo101

h

Ajudante de montador de isolamentos.

0,057

18,75

1,07

mo040

h

Jardineiro.

0,137

24,01

3,29

mo115

h

Operário jardineiro.

0,137

20,96

2,87

%

Custos diretos complementares

2,000

169,30

3,39

Custo de manutenção decenal: R$ 143,33 nos primeiros 10 anos.

Total:

172,69

UNIDADE DE OBRA QAD031: COBERTURA PLANA NÃO ACESSÍVEL, NÃO VENTILADA, AJARDINADA. IMPERMEABILIZAÇÃO COM LÂMINAS DE POLIOLEFINAS.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de caimentos, barreira de vapor, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

Cobertura plana não acessível, não ventilada, ajardinada intensiva, tipo convencional, caimento de 1% a 5%. FORMAÇÃO DE PENDENTES: com guias de espigões, água furtada e juntas com mestras de bloco cerâmico furado duplo e camada de argila expandida, descarregada a seco e consolidada na superfície com calda de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(mK), com espessura média de 10 cm; com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura, acabamento afagado; ISOLAMENTO TÉRMICO: painel rígido de poliestireno extrudido, de superfície lisa e borda lateral a meia madeira, de 50 mm de espessura, resistência à compressão >= 300 kPa; IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por uma lâmina impermeabilizante flexível tipo EVAC, composta por uma folha dupla de poliolefina termoplástica com acetato de vinil etileno, com ambas as faces revestidas de fibras de poliéster não tecidas, de 0,52 mm de espessura e 335 g/m², fixada ao suporte em toda a sua superfície através de cimento cola melhorado C2 E, e sobreposições fixadas com cimento cola melhorado C2 E S1; CAMADA DRENANTE E FILTRANTE: lâmina drenante e filtrante de estrutura nodular de polietileno de alta densidade (PEAD/HDPE), com nódulos de 8 mm de altura, com geotêxtil de polipropileno incorporado; CAMADA DE PROTEÇÃO: camada de terra vegetal para plantação de 25 cm de espessura.

CRITÉRIO DE MEDIÇÃO DE PROJETO

Superfície medida em projeção horizontal, segundo documentação gráfica de Projeto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será evitado o derrame de resíduos de obra sobre a camada vegetal.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projeção horizontal, a superfície realmente executada segundo especificações de Projeto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

O preço não inclui a execução e a vedação das juntas nem a execução de arremates nos encontros com paramentos e drenagens.

Classe CONAMA (a)

Código IBAMA (b)

Tipo

Peso (kg)

Volume (l)

A

17 01 02

Tijolos.

1,470

1,176

A

01 04 09

Areias e argilas.

0,105

0,066

A

17 01 01

Resíduos de cimento.

0,456

0,304

A

01 04 08

Cascalhos e fragmentos de rocha que não contêm substâncias perigosas.

0,326

0,217

C

17 06 04

Materiais de isolamento que não contêm substâncias perigosas.

0,096

0,160

B

17 09 04

Mistura de resíduos de construção e demolição que não contém substâncias perigosas.

0,297

0,198

B

17 02 03

Plástico.

0,013

0,022

A

17 05 04

Solos e rochas que não contêm substâncias perigosas.

1,538

0,961

Resíduos gerados:

4,301

3,104

B

15 01 01

Embalagens de papel e cartão.

0,140

0,187

B

17 02 03

Plástico.

0,322

0,537

B

17 02 01

Madeira.

0,118

0,107

Embalagens:

0,580

0,831

Total resíduos:

4,881

3,934

(a) Classe segundo a Resolução nº 307/2002 do CONAMA

(b) Código segundo a Instrução Normativa n.º 13/2012 do IBAMA
