QAB011

m²

Cobertura plana acessível, não ventilada, com piso fixo. Impermeabilização com lâminas de poliolefinas.

R$ 204,40

Cobertura plana acessível, não ventilada, com piso fixo, tipo convencional, caimento de 1% a 5%, para tráfego de pedestres privado, composta de: formação de caimentos: argila expandida, descarregada a seco e consolidada na superfície com calda de cimento, com espessura média de 10 cm, acabamento com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura; isolamento térmico: painel rígido de poliestireno extrudido, de superfície lisa e borda lateral a meia madeira, de 50 mm de espessura, resistência à compressão >= 300 kPa; impermeabilização monocamada não colada: lâmina impermeabilizante flexível tipo EVAC, composta por uma folha dupla de poliolefina termoplástica com acetato de vinil etileno, com ambas as faces revestidas de fibras de poliéster não tecidas, de 0,8 mm de espessura e 600 g/m²; camada de proteção: ladrilhos cerâmicos de grés rústico 20x20 cm colocados em camada fina com cimento cola de pega normal, C1 cinza, diretamente sobre a impermeabilização, rejuntamento com argamassa de rejuntamento cimentosa tipo CG 2, cor branca, para juntas de 2 a 15 mm.

Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt04lpt010c

Un

Bloco cerâmico furado duplo, para revestir, 30x20x9 cm, densidade 746 kg/m³.

3,000

0,36

1,08

mt01arl030aa

m³

Argila expandida, fornecida em sacos.

0,100

345,42

34,54

mt09lec020b

m³

Calda de cimento 1/3 CEM II/B-L 32,5 N.

0,010

229,09

2,29

mt16pea020b

m²

Painel rígido de poliestireno expandido, borda lateral reta, de 20 mm de espessura, resistência térmica 0,55 m²K/W, condutibilidade térmica 0,036 W/(mK), para junta de dilatação.

0,010

5,63

0,06

mt08aaa010a

m³

Água.

0,008

3,38

0,03

mt01arg005a

t

Areia de pedreira, para argamassa preparada em obra.

0,065

45,76

2,97

mt08cem002

kg

Cimento cinza em sacos.

10,000

0,55

5,50

mt16pxa010ac

m²

Painel rígido de poliestireno extrudido, de superfície lisa e borda lateral a meia madeira, de 50 mm de espessura, resistência à compressão >= 300 kPa, resistência térmica 1,5 m²K/W, condutibilidade térmica 0,034 W/(mK), Euroclasse E de reação ao fogo, com código de designação XPS-EN 13164-T1-CS(10/Y)300-DLT(2)5-DS(TH)-WL(T)0,7--FT2.

1,050

12,37

12,99

mt09mcr250a

kg

Cimento cola melhorado, C2 E, com tempo de colocação ampliado, para a fixação de geomembranas, composto por cimentos especiais, inertes selecionados e resinas sintéticas.

0,600

1,53

0,92

mt15rev010f

m²

Lâmina impermeabilizante flexível tipo EVAC, composta por uma folha dupla de poliolefina termoplástica com acetato de vinil etileno, com ambas as faces revestidas de fibras de poliéster não tecidas, de 0,8 mm de espessura e 600 g/m².

1,100

52,56

57,82

mt09mcr250b

kg

Cimento cola melhorado, C2 E S1, com tempo de colocação ampliado e grande deformabilidade, para a fixação de sobreposições de geomembranas, composto por cimentos especiais, inertes selecionados e resinas sintéticas.

0,300

6,54

1,96

mt09mcr021g

kg

Cimento cola de pega normal, C1, cor cinza.

4,000

0,76

3,04

mt18bcr010he800

m²

Ladrilho cerâmico de grés rústico, 20x20 cm, R$ 8,00/m², capacidade de absorção de água 3%<=E<6%.

1,050

34,08

35,78

mt18rcr010a300

m

Rodapé cerâmico de grés rústico, de 7 cm de largura, R$ 3,00/m.

0,400

12,78

5,11

mt09mcp020fv

kg

Argamassa de rejuntamento cimentosa tipo CG2, cor branca, para juntas de 2 a 15 mm, composto por cimento de alta resistência, quartzo, aditivos especiais, pigmentos e resinas sintéticas.

0,050

1,69

0,08

mq06hor010

h

Betoneira.

0,038

4,73

0,18

mo020

h

Pedreiro.

0,103

23,85

2,46

mo113

h

Auxiliar de serviços gerais.

0,471

20,46

9,64

mo029

h

Aplicador de lâminas impermeabilizantes.

0,126

23,85

3,01

mo067

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,126

20,48

2,58

mo054

h

Montador de isolamentos.

0,057

28,28

1,61

mo101

h

Ajudante de montador de isolamentos.

0,057

18,53

1,06

mo023

h

Ladrilhista.

0,460

23,85

10,97

mo061

h

Ajudante de ladrilhista.

0,230

20,48

4,71

%

Custos diretos complementares

2,000

200,39

4,01

Custo de manutenção decenal: R$ 67,45 nos primeiros 10 anos.

Total:

204,40

UNIDADE DE OBRA QAB011: COBERTURA PLANA ACESSÍVEL, NÃO VENTILADA, COM PISO FIXO. IMPERMEABILIZAÇÃO COM LÂMINAS DE POLIOLEFINAS.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de caimentos, barreira de vapor, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

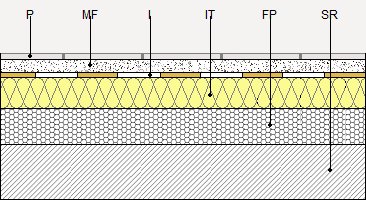

Cobertura plana acessível, não ventilada, com piso fixo, tipo convencional, caimento de 1% a 5%, para tráfego de pedestres privado. FORMAÇÃO DE PENDENTES: com guias de espigões, água furtada e juntas com mestras de bloco cerâmico furado duplo e camada de 10 cm de espessura média à base de argila expandida, descarregada a seco e consolidada na superfície com calda de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(mK); acabamento com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura, talochada e limpa; ISOLAMENTO TÉRMICO: painel rígido de poliestireno extrudido, de superfície lisa e borda lateral a meia madeira, de 50 mm de espessura, resistência à compressão >= 300 kPa, resistência térmica 1,5 m²K/W, condutibilidade térmica 0,034 W/(mK); IMPERMEABILIZAÇÃO: tipo monocamada, não colada, formada por uma lâmina impermeabilizante flexível tipo EVAC, composta por uma folha dupla de poliolefina termoplástica com acetato de vinil etileno, com ambas as faces revestidas de fibras de poliéster não tecidas, de 0,8 mm de espessura e 600 g/m², fixada ao suporte em perímetro e juntas através de cimento cola melhorado C2 E, e sobreposições fixadas com cimento cola melhorado C2 E S1; CAMADA DE PROTEÇÃO: piso de ladrilhos cerâmicos de grés rústico 20x20 cm colocados em camada fina com cimento cola de pega normal, C1 sem nenhuma característica adicional, cor cinza, diretamente sobre a impermeabilização, rejuntamento com argamassa de rejuntamento cimentosa tipo CG 2, cor branca, para juntas de 2 a 15 mm. Inclusive cruzetas de PVC, formação de juntas e pontos singulares, formação e vedação de juntas de piso e perimetrais, e limpeza final.

CRITÉRIO DE MEDIÇÃO DE PROJETO

Superfície medida em projeção horizontal, segundo documentação gráfica de Projeto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida a cobertura de qualquer ação mecânica não prevista no cálculo, até que se proceda à execução da sua capa de proteção, sem a colocação de nenhum elemento que possa perfurar a impermeabilização.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projeção horizontal, a superfície realmente executada segundo especificações de Projeto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

Classe CONAMA (a)

Código IBAMA (b)

Tipo

Peso (kg)

Volume (l)

A

17 01 02

Tijolos.

1,470

1,176

A

01 04 09

Areias e argilas.

0,105

0,066

A

17 01 01

Resíduos de cimento.

0,456

0,304

A

01 04 08

Cascalhos e fragmentos de rocha que não contêm substâncias perigosas.

0,326

0,217

C

17 06 04

Materiais de isolamento que não contêm substâncias perigosas.

0,096

0,160

B

17 09 04

Mistura de resíduos de construção e demolição que não contém substâncias perigosas.

0,343

0,229

B

17 02 03

Plástico.

0,023

0,038

A

17 01 03

Ladrilhos, telhas e materiais cerâmicos.

1,829

1,463

Resíduos gerados:

4,648

3,653

B

15 01 01

Embalagens de papel e cartão.

0,343

0,457

B

17 02 03

Plástico.

0,324

0,540

B

17 02 01

Madeira.

0,246

0,224

Embalagens:

0,913

1,221

Total resíduos:

5,561

4,874

(a) Classe segundo a Resolução nº 307/2002 do CONAMA

(b) Código segundo a Instrução Normativa n.º 13/2012 do IBAMA
