QAB010

m²

Cobertura plana acessível, não ventilada, com piso fixo. Impermeabilização com lâminas asfálticas.

R$ 244,88

Cobertura plana acessível, não ventilada, com piso fixo, tipo convencional, caimento de 1% a 5%, para tráfego de pedestres privado, composta de: formação de caimentos: argila expandida, descarregada a seco e consolidada na superfície com calda de cimento, com espessura média de 10 cm, acabamento com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura; isolamento térmico: painel rígido de lã mineral soldável, hidrofugada, de 50 mm de espessura; impermeabilização monocamada colada: membrana de betume modificado com elastômero SBS, de 3,5 mm de espessura, com armadura de feltro de poliéster não tecido de 160 g/m², totalmente colada com maçarico; camada separadora sob proteção: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, (200 g/m²); camada de proteção: ladrilhos cerâmicos de grés rústico 20x20 cm colocados em camada fina com cimento cola de pega normal, C1 cinza, sobre camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6, rejuntamento com argamassa de rejuntamento cimentosa tipo CG 2, cor branca, para juntas de 2 a 15 mm.

Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt04lpt010c

Un

Bloco cerâmico furado duplo, para revestir, 30x20x9 cm, densidade 746 kg/m³.

3,000

0,36

1,08

mt01arl030aa

m³

Argila expandida, fornecida em sacos.

0,100

345,42

34,54

mt09lec020b

m³

Calda de cimento 1/3 CEM II/B-L 32,5 N.

0,010

229,09

2,29

mt16pea020b

m²

Painel rígido de poliestireno expandido, borda lateral reta, de 20 mm de espessura, resistência térmica 0,55 m²K/W, condutibilidade térmica 0,036 W/(mK), para junta de dilatação.

0,010

5,63

0,06

mt08aaa010a

m³

Água.

0,016

3,38

0,05

mt01arg005a

t

Areia de pedreira, para argamassa preparada em obra.

0,130

45,76

5,95

mt08cem002

kg

Cimento cinza em sacos.

20,000

0,55

11,00

mt16lrc010fd

m²

Painel rígido de lã mineral soldável, hidrofugada, revestido com betume asfáltico e filme de polipropileno termofusível, de 50 mm de espessura, resistência térmica >= 1,3 m²K/W, condutibilidade térmica 0,038 W/(mK).

1,050

61,60

64,68

mt14lba010g

m²

Membrana de betume modificado com elastômero SBS, de 3,5 mm de espessura, massa nominal 4 kg/m², com armadura de feltro de poliéster não tecido de 160 g/m², de superfície não protegida.

1,100

26,81

29,49

mt14gsa020ce

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tração longitudinal de 1,63 kN/m, uma resistência à tração transversal de 2,08 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo ISO 13433 inferior a 27 mm, resistência CBR ao punçoamento 0,4 kN e uma massa superficial de 200 g/m².

1,050

2,40

2,52

mt09mcr021g

kg

Cimento cola de pega normal, C1, cor cinza.

4,000

0,76

3,04

mt18bcr010he800

m²

Ladrilho cerâmico de grés rústico, 20x20 cm, R$ 8,00/m², capacidade de absorção de água 3%<=E<6%.

1,050

34,08

35,78

mt18rcr010a300

m

Rodapé cerâmico de grés rústico, de 7 cm de largura, R$ 3,00/m.

0,400

12,78

5,11

mt09mcp020fv

kg

Argamassa de rejuntamento cimentosa tipo CG2, cor branca, para juntas de 2 a 15 mm, composto por cimento de alta resistência, quartzo, aditivos especiais, pigmentos e resinas sintéticas.

0,050

1,69

0,08

mq06hor010

h

Betoneira.

0,065

4,73

0,31

mo020

h

Pedreiro.

0,103

23,85

2,46

mo113

h

Auxiliar de serviços gerais.

0,839

20,46

17,17

mo029

h

Aplicador de lâminas impermeabilizantes.

0,138

23,85

3,29

mo067

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,138

20,48

2,83

mo054

h

Montador de isolamentos.

0,057

28,28

1,61

mo101

h

Ajudante de montador de isolamentos.

0,057

18,53

1,06

mo023

h

Ladrilhista.

0,460

23,85

10,97

mo061

h

Ajudante de ladrilhista.

0,230

20,48

4,71

%

Custos diretos complementares

2,000

240,08

4,80

Custo de manutenção decenal: R$ 80,81 nos primeiros 10 anos.

Total:

244,88

UNIDADE DE OBRA QAB010: COBERTURA PLANA ACESSÍVEL, NÃO VENTILADA, COM PISO FIXO. IMPERMEABILIZAÇÃO COM LÂMINAS ASFÁLTICAS.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Impermeabilização asfáltica: será evitado o contato com óleos, gorduras, petróleos e dissolventes. Camada separadora: serão utilizados produtos não permeáveis à calda de argamassas e concretos. Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de caimentos, barreira de vapor, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

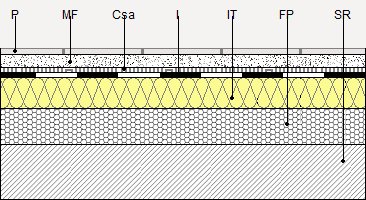

Cobertura plana acessível, não ventilada, com piso fixo, tipo convencional, caimento de 1% a 5%, para tráfego de pedestres privado. FORMAÇÃO DE PENDENTES: com guias de espigões, água furtada e juntas com mestras de bloco cerâmico furado duplo e camada de 10 cm de espessura média à base de argila expandida, descarregada a seco e consolidada na superfície com calda de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(mK); acabamento com camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6 de 4 cm de espessura, talochada e limpa; ISOLAMENTO TÉRMICO: painel rígido de lã mineral soldável, hidrofugada, revestido com betume asfáltico e filme de polipropileno termofusível, de 50 mm de espessura, resistência térmica >= 1,3 m²K/W, condutibilidade térmica 0,038 W/(mK); IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por uma membrana de betume modificado com elastômero SBS, de 3,5 mm de espessura, com armadura de feltro de poliéster não tecido de 160 g/m², de superfície não protegida, totalmente colada com maçarico; CAMADA SEPARADORA SOB PROTEÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tração longitudinal de 1,63 kN/m, uma resistência à tração transversal de 2,08 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo ISO 13433 inferior a 27 mm, resistência CBR ao punçoamento 0,4 kN e uma massa superficial de 200 g/m²; CAMADA DE PROTEÇÃO: piso de ladrilhos cerâmicos de grés rústico 20x20 cm colocados em camada fina com cimento cola de pega normal, C1 sem nenhuma característica adicional, cor cinza, sobre uma camada de regularização de argamassa de cimento, confeccionada em obra, dosificação 1:6, de 4 cm de espessura, rejuntamento com argamassa de rejuntamento cimentosa tipo CG 2, cor branca, para juntas de 2 a 15 mm. Inclusive cruzetas de PVC, formação de juntas e pontos singulares, formação e vedação de juntas de piso e perimetrais, e limpeza final.

CRITÉRIO DE MEDIÇÃO DE PROJETO

Superfície medida em projeção horizontal, segundo documentação gráfica de Projeto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida a cobertura de qualquer ação mecânica não prevista no cálculo, até que se proceda à execução da sua capa de proteção, sem a colocação de nenhum elemento que possa perfurar a impermeabilização.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projeção horizontal, a superfície realmente executada segundo especificações de Projeto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

Classe CONAMA (a)

Código IBAMA (b)

Tipo

Peso (kg)

Volume (l)

A

17 01 02

Tijolos.

1,470

1,176

A

01 04 09

Areias e argilas.

0,105

0,066

A

17 01 01

Resíduos de cimento.

0,666

0,444

A

01 04 08

Cascalhos e fragmentos de rocha que não contêm substâncias perigosas.

0,652

0,435

C

17 03 02

Misturas betuminosas que não contêm alcatrão.

0,298

0,298

B

17 02 03

Plástico.

0,015

0,025

B

17 09 04

Mistura de resíduos de construção e demolição que não contém substâncias perigosas.

0,284

0,189

A

17 01 03

Ladrilhos, telhas e materiais cerâmicos.

1,829

1,463

Resíduos gerados:

5,319

4,096

B

15 01 01

Embalagens de papel e cartão.

0,483

0,644

B

17 02 03

Plástico.

0,359

0,598

B

17 02 01

Madeira.

0,286

0,260

Embalagens:

1,128

1,502

Total resíduos:

6,447

5,598

(a) Classe segundo a Resolução nº 307/2002 do CONAMA

(b) Código segundo a Instrução Normativa n.º 13/2012 do IBAMA
