Exportação: |
IEP020 |
Un |

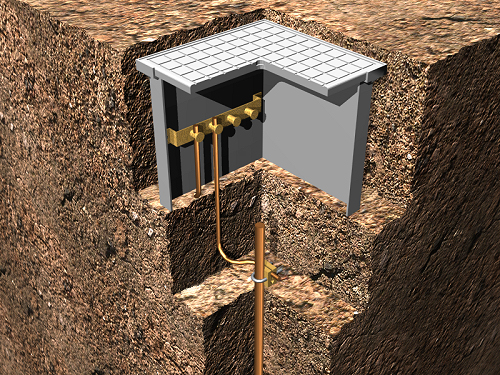

Aterramento independente. |
R$ 479,69 |
||
Aterramento independente de profundidade, método "dardo", com um eléctrodo de aço cobreado de 2 m de comprimento. |
Insumo |
Un |
Descrição |
Rend. |
Preço unitário |
Preço Insumo |
mt35tte010b |
Un |
Eléctrodo para rede de terra cobreado com 300 µm, fabricado em aço, de 15 mm de diâmetro e 2 m de comprimento. |
1,000 |
57,09 |
57,09 |
mt35ttc010a |
m |
Condutor de cobre nu, de 25 mm². |
0,250 |
4,12 |
1,03 |
mt35tta040 |
Un |
Conector tipo grampo para ligação de "dardo". |
1,000 |
3,17 |
3,17 |
mt35tta010 |
Un |
Caixa de polipropileno para aterramento, de 300x300 mm, com tampa removível. |
1,000 |
234,69 |
234,69 |
mt35tta030 |
Un |
Ponte para comprovação de ligação à terra de la instalação elétrica. |
1,000 |
145,89 |
145,89 |
mt01art020a |
m³ |
Terra da própria escavação. |
0,018 |
1,50 |
0,03 |
mt35tta060 |
Un |
Saco de 5 kg de sais minerais para a melhoria da condutividade de ligações à terra. |
0,333 |
11,10 |
3,70 |
mt35www020 |
Un |
Material auxiliar para instalações de aterramento. |
1,000 |
3,65 |
3,65 |
mq01ret020b |
h |
Retroescavadeira sobre pneumáticos 75 CV. |
0,003 |
75,21 |
0,23 |
mo001 |
h |
Oficial de 1ª eletricista. |
0,290 |
15,29 |
4,43 |
mo093 |
h |
Ajudante de eletricista. |
0,290 |
9,19 |
2,67 |
mo104 |
h |
Auxiliar de serviços gerais. |
0,001 |
8,71 |
0,01 |
% |
Meios auxiliares |
2,000 |
456,59 |
9,13 |
|
% |
Custos indiretos |
3,000 |
465,72 |
13,97 |
|
Custo de manutenção decenal: R$ 9,59 nos primeiros 10 anos. |
Total: |
479,69 |
Especificações Técnicas
UNIDADE DE OBRA IEP020: ATERRAMENTO INDEPENDENTE. CARACTERÍSTICAS TÉCNICAS Fornecimento e instalação de aterramento independente de profundidade com método "dardo", composta por eléctrodo de 2 m de comprimento cravado no terreno, ligado a ponte para verificação, dentro de uma caixa de visita de polipropileno de 30x30 cm. Incluindo marcação, escavação para a caixa de visita, cravação do eléctrodo no terreno, colocação da caixa de visita, ligação do eléctrodo com a linha de ligação através de conector tipo grampo, enchimento com terras da própria escavação e aditivos para diminuir a resistividade do terreno e ligação à rede de terra através de ponte de verificação. Totalmente montada, ligada e testada pela empresa instaladora através dos respectivos ensaios (incluídos neste item). CRITÉRIO DE MEDIÇÃO DE PROJETO Número de unidades previstas, segundo documentação gráfica de Projeto. CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA DO SUPORTE. Verificar-se-á que a sua localização corresponde com a de Projeto. DO EMPREITEIRO. As instalações eléctricas de baixa tensão serão executadas por instaladores autorizados. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Marcação. Escavação. Cravação do eléctrodo. Colocação da caixa de visita. Ligação do eléctrodo com a linha de ligação. Enchimento da zona escavada. Ligação à rede de terra. Realização de ensaios. CONDIÇÕES DE FINALIZAÇÃO. Os contatos estarão devidamente protegidos para garantir uma contínua e correta ligação. ENSAIOS. Ensaio de medida da resistência de um eléctrodo de terra. CONSERVAÇÃO E MANUTENÇÃO. Serão protegidos todos os elementos contra golpes, materiais agressivos, humidades e sujeira. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á o número de unidades realmente executadas segundo especificações de Projeto. |
Resíduos gerados
Código LER |
Resíduos gerados |
Peso (kg) |
Volume (l) |
17 05 04 |
Solos e rochas que não contêm substâncias perigosas. |
91,475 |
57,172 |
17 04 11 |
Cabos e fios que não contêm hidrocarbonetos, alcatrão ou outras substâncias perigosas. |
0,002 |
0,001 |
Resíduos gerados: |
91,476 |
57,173 |
|
15 01 01 |
Embalagens de papel e cartão. |
0,017 |
0,022 |
Total resíduos: |
91,493 |
57,195 |
Materiais reutilizados
Código LER |
Materiais reutilizados |
Peso (kg) |
Volume (l) |
17 05 04 |
Solos e rochas que não contêm substâncias perigosas. |
28,800 |
18,000 |
