CCJ010

Un

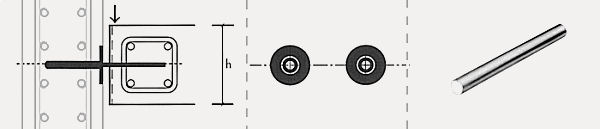

Sistema estrutural "Goujon-CRET" para transmissão de esforços cortantes a muro de concreto armado já construído, formando junta de dilatação.

R$ 90,32

Cavilha para transmissão de esforços em juntas de dilatação de elemento estrutural de concreto C25 e altura 25 cm, a muro de concreto armado já construído, sistema CRET "EDING APS" composto por cavilha Goujon CRET-10, "EDING APS", de 20 mm de diâmetro, de aço inoxidável de alta resistência à corrosão e bainha de deslizamento unidireccional de aço inoxidável, de 20 mm de diâmetro interior, CRET-J "EDING APS", capaz de transmitir um esforço cortante majorado de 20 kN, considerando uma abertura de junta de 2 cm.

Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt07aap020a

Un

Cavilha Goujon CRET-10, "EDING APS", de 20 mm de diâmetro, de aço inoxidável, classe 1.4401 e classe II de resistência à corrosão segundo SIA 179, dúctil, trabalho a frio, com limite elástico 620 N/mm², que cumpre as normas ISO 3651-1 e ABNT NBR ISO 6892-1.

1,000

43,36

43,36

mt07aap030e

Un

Bainha de deslizamento unidireccional, CRET-J,"EDING APS", de 20 mm de diâmetro interior, de aço inoxidável classe 1.4301, que cumpre as normas ISO 3651-1 e ABNT NBR ISO 6892-1.

1,000

26,40

26,40

mt07aap045

Un

Cartucho de resina para injeção, não retrátil, Evo V400 "EDING APS", de 400 ml.

0,200

32,53

6,51

mq06eim060

h

Aplicador manual para cartuchos de injeção de resinas, com acessório misturador.

0,301

4,14

1,25

mo041

h

Oficial de 1ª de estruturas de concreto armado.

0,305

17,11

5,22

mo087

h

Ajudante de estruturas de concreto armado.

0,305

10,60

3,23

%

Meios auxiliares

2,000

85,97

1,72

%

Custos indiretos

3,000

87,69

2,63

Total:

90,32

UNIDADE DE OBRA CCJ010: SISTEMA ESTRUTURAL "GOUJON-CRET" PARA TRANSMISSÃO DE ESFORÇOS CORTANTES A MURO DE CONCRETO ARMADO JÁ CONSTRUÍDO, FORMANDO JUNTA DE DILATAÇÃO.

CARACTERÍSTICAS TÉCNICAS

Fornecimento e montagem de cavilha para transmissão de esforços em juntas de dilatação de elemento estrutural de concreto C25 e altura 25 cm, a muro de concreto armado já construído, sistema CRET "EDING APS", composto por cavilha Goujon CRET-10, "EDING APS", de 20 mm de diâmetro, de aço inoxidável, classe 1.4401 e classe II de resistência à corrosão segundo SIA 179, dúctil, trabalho a frio, com limite elástico 620 N/mm² e bainha de deslizamento unidireccional de aço inoxidável, de 20 mm de diâmetro interior, CRET-J "EDING APS", colocada com resina de injeção, não retrátil, no interior do furo previamente efetuado no muro, capaz de transmitir um esforço cortante majorado de 20 kN, considerando uma abertura de junta de 2 cm. Incluindo utilização de sistema de localização de armaduras para evitar o corte de barras durante a perfuração e limpeza dos mesmos.

CRITÉRIO DE MEDIÇÃO DE PROJETO

Número de unidades previstas, segundo documentação gráfica de Projeto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projeto.
