EML010

m³

Wood frame, para parede estrutural.

R$ 1.837,59

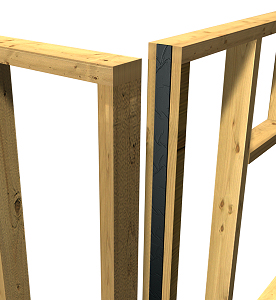

Estrutura de painéis verticais de wood frame para parede estrutural compostos por montantes, guias e diagonais de madeira serrada de pinus (pinus spp), de 38x90 mm de seção e até 5 m de comprimento, com classe de resistência C25, para um teor de umidade de 12%, segundo NBR 7190, montados em oficina; dessolidarização com fita resiliente de borracha EPDM extrudida, de 5 mm de espessura e 95 mm de largura; selagem de juntas entre estruturas de wood frame com banda de selagem compressível de borracha sintética EPDM, de 43 mm de largura; tratamento de encontros com chapas perfuradas retas, angulares e angulares para ligação da estrutura à fundação de aço galvanizado tipo S250GD+Z275N e fita autocolante de polietileno, com adesivo acrílico sem dissolventes, armadura de polietileno e película de separação de papel siliconado, de 0,34 mm de espessura e 60 mm de largura, com prévia aplicação de primer incolor à base de uma dispersão acrílica sem dissolventes. O preço inclui a descarga da estrutura de wood frame, através de lingas, mas não inclui o painel estrutural de madeira.

Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt07mee410bc

m³

Painel vertical de wood frame para parede estrutural, com acabamento polido, composto por montantes, guias e diagonais de madeira serrada de pinus (pinus spp), de 38x90 mm de seção e até 5 m de comprimento, com classe de resistência C25, para um teor de umidade de 12%, segundo NBR 7190, montado em oficina.

1,000

960,44

960,44

mt16pdr010aa

m

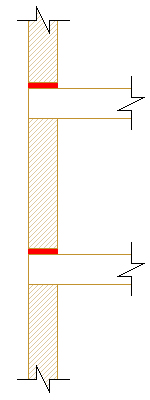

Fita resiliente de borracha EPDM extrudida, de 5 mm de espessura e 95 mm de largura. Inclusive grampos de fixação.

0,450

39,41

17,73

mt07mee613a

Un

Chapa perfurada reta de aço galvanizado tipo S250GD+Z275N, para montagem de wood frame.

7,000

13,22

92,54

mt07mee613s

Un

Chapa perfurada angular de aço galvanizado tipo S250GD+Z275N, para montagem de wood frame.

7,000

2,60

18,20

mt07mee613H

Un

Chapa perfurada angular para ligação da estrutura à fundação de aço galvanizado tipo S250GD+Z275N, para montagem de wood frame.

7,000

17,38

121,66

mt15pdr060a

m

Banda de selagem compressível de borracha sintética EPDM, de 43 mm de largura, intervalo de temperatura de trabalho de -35 a 100°C, fornecida em rolos de 300 m de comprimento. Inclusive grampos de fixação.

0,450

9,65

4,34

mt15pdr090a

kg

Primer incolor à base de uma dispersão acrílica sem dissolventes, para melhorar a aderência das fitas adesivas com adesivo acrílico sobre suportes porosos.

0,068

124,75

8,48

mt15pdr050c

m

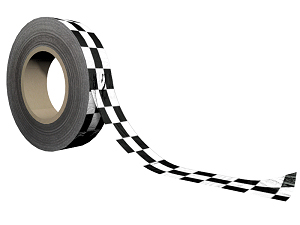

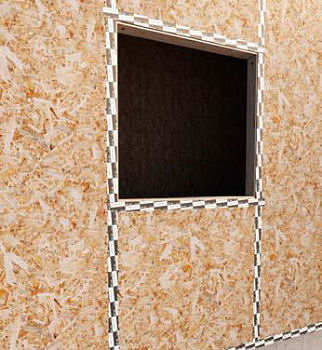

Fita autocolante de polietileno, com adesivo acrílico sem dissolventes, armadura de polietileno e película de separação de papel siliconado, de 0,34 mm de espessura e 60 mm de largura, intervalo de temperatura de trabalho de -40 a 80°C, para a vedação nos encontros dos painéis e para a fixação e a vedação de lâminas impermeabilizantes e para o controle do vapor, fornecida em rolos de 25 m de comprimento.

0,450

4,58

2,06

mq07gte010c

h

Guindaste móvel de braço telescópico com uma capacidade de elevação de 30 t e 27 m de altura máxima de trabalho.

0,176

151,11

26,60

mo048

h

Carpinteiro de estruturas de madeira.

9,713

21,82

211,94

mo095

h

Ajudante de montador de estruturas de madeira.

19,115

17,66

337,57

%

Custos diretos complementares

2,000

1.801,56

36,03

Total:

1.837,59

UNIDADE DE OBRA EML010: WOOD FRAME, PARA PAREDE ESTRUTURAL.

CARACTERÍSTICAS TÉCNICAS

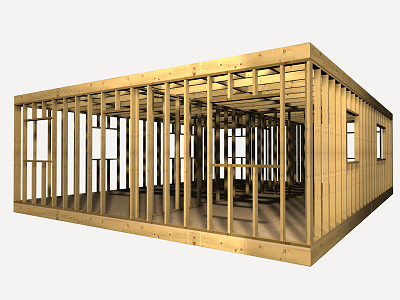

Estrutura de painéis verticais de wood frame para parede estrutural, com acabamento polido, compostos por montantes, guias e diagonais de madeira serrada de pinus (pinus spp), de 38x90 mm de seção e até 5 m de comprimento, com classe de resistência C25, para um teor de umidade de 12%, segundo NBR 7190, montados em oficina; dessolidarização com fita resiliente de borracha EPDM extrudida, de 5 mm de espessura e 95 mm de largura; selagem de juntas entre estruturas de wood frame com banda de selagem compressível de borracha sintética EPDM, de 43 mm de largura, fixada com grampos; tratamento de encontros com chapas perfuradas retas, angulares e angulares para ligação da estrutura à fundação de aço galvanizado tipo S250GD+Z275N e fita autocolante de polietileno, com adesivo acrílico sem dissolventes, armadura de polietileno e película de separação de papel siliconado, de 0,34 mm de espessura e 60 mm de largura, com prévia aplicação de primer incolor à base de uma dispersão acrílica sem dissolventes. Inclusive grampos de fixação, cortes, entalhamentos para a sua correta ensamblagem, nivelação e colocação dos elementos de ligação e reforço. Trabalhado em oficina e colocado em obra.

REGULAMENTAÇÃO APLICÁVEL

Execução, controle e documentação:

CRITÉRIO DE MEDIÇÃO DE PROJETO

Volume das peças da estrutura, medido segundo documentação gráfica de Projeto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será evitada a atuação sobre o elemento de ações mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Será medido o volume teórico das peças da estrutura executada segundo especificações de Projeto.

CRITÉRIOS CONSIDERADOS NA DETERMINAÇÃO DO PREÇO DA UNIDADE DE OBRA

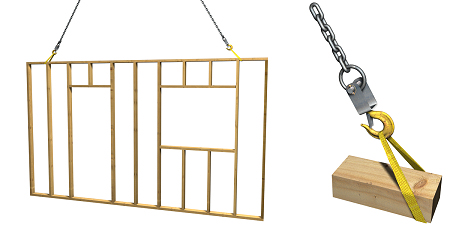

O preço inclui a descarga da estrutura de wood frame, através de lingas, mas não inclui o painel estrutural de madeira.

Classe CONAMA (a)

Código IBAMA (b)

Tipo

Peso (kg)

Volume (l)

B

17 02 01

Madeira.

3,474

3,158

B

17 09 04

Mistura de resíduos de construção e demolição que não contém substâncias perigosas.

0,002

0,001

Resíduos gerados:

3,476

3,160

B

17 02 03

Plástico.

0,040

0,067

B

17 02 01

Madeira.

0,090

0,082

Embalagens:

0,130

0,148

Total resíduos:

3,606

3,308

(a) Classe segundo a Resolução nº 307/2002 do CONAMA

(b) Código segundo a Instrução Normativa n.º 13/2012 do IBAMA
