Entre-eixo 's' (cm)
60

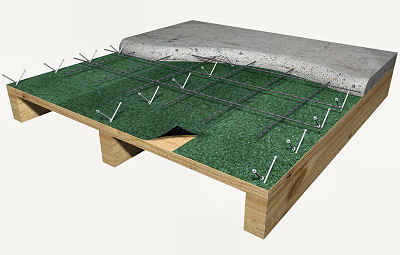

emf_tablero
Tabuleiro
Vigota
Escoramento
Conectores
Armadura
Tela eletrossoldada
Camada de compressão
Painel de fibras e partículas de madeira
Resistente à umidade
Não
Espessura (mm)
30
emf_viga
Tipo de madeira
Classe resistente
C18
Seção (cm)
10x20 a 15x25
Proteção da madeira
Classe de penetração
Tipo de laje
Horizontal
Pé direito
Escoras
Número de escoras (ud/m²)
Número de utilizações
Pranchões de madeira
Número de utilizações

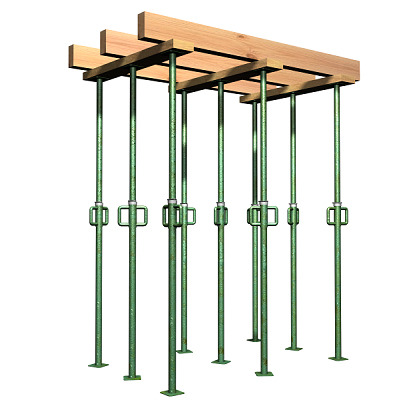

emf_apuntalamiento
Nº de conectores por m² de laje
Parafuso de aço galvanizado (classe 6.8 segundo ISO 898-1), com cabeça hexagonal
emf_conect
emf_inst_conect
Diâmetro (mm)
7,5
Comprimento (mm)
155
Quantidade de aço (kg/m²)
Tipo de aço
Barras nervuradas
acero_barra_corrug
Espessura (cm)
Tipo de concretagem
Com grua
hor_csz_vert_cub
Concreto leve
Classe de exposição ambiental
Corrosão por carbonatação
Corrosão por cloretos
Nenhuma
Ataque pelo gelo/degelo
Nenhuma
Ataque químico
Nenhuma
Classe de resistência
Tamanho máximo do agregado (mm)
12
Consistência
S2
Classe de massa volúmica
Com aditivo hidrófugo
Não
img_ampliar img_oculmenu Enviar sugestão Exportação: Arrastar BC3 sobre 'Arquimedes'.   Arrastar BC3 sobre 'Arquimedes' ou outro programa de medições e orçamentos.   Abrir este conteúdo no 'Excel' Abrir este conteúdo no 'Excel 2003' ou anteriores

EMF020

Laje de vigotas e painel de madeira.



R$ 226,60

Laje tradicional com uma separação entre eixos de 60 cm, de vigotas de madeira serrada de pinho silvestre (Pinus sylvestris), de 10x20 a 15x25 cm de seção e até 6 m de comprimento, classe resistente C18, proteção da madeira com classe de penetração NP2, trabalhada em oficina, painel estrutural de madeira, de 30 mm de espessura, membrana impermeabilizante, aço CA-50, quantidade 1,1 kg/m², em camada de compressão de 4 cm de espessura de concreto leve LC25/28 (XC1(P); D12; S2; Cl 0,4; D1,4) dosado em central.



Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt50spa052b

m

Pranchão de madeira de pinho, de 20x7,2 cm.

0,040

21,29

0,85

mt50spa101

kg

Pregos de aço.

0,045

3,00

0,14

mt50spa081a

Un

Escora metálica telescópica, até 3 m de altura.

0,013

30,87

0,40

mt07mee018ha

Madeira serrada de pinho silvestre (Pinus sylvestris) com acabamento polido, para vigota de 10x20 a 15x25 cm de seção e até 6 m de comprimento, para aplicações estruturais, classe resistente C18 e proteção contra agentes bióticos que corresponde com a classe de penetração NP2 (3 mm nas faces laterais do alburno), trabalhada em oficina.

0,063

969,03

61,05

mt08eff020a

Painel estrutural de madeira para uso em ambiente seco, de 2400x900 mm e 30 mm de espessura, com ligação macho-fêmea nos quatro cantos.

1,050

23,70

24,89

mt15dan300

Membrana impermeabilizante bicamada de 6 mm de espessura, formada por uma lâmina superior betuminosa fono-absorvente e uma lâmina inferior de polipropileno.

1,050

37,05

38,90

mt07rem040a

Un

Parafuso de aço galvanizado qualidade 6.8 segundo ISO 898-1, tipo M-7,5, de cabeça hexagonal e rosca métrica total segundo DIN 931 e ISO 4014, de 7,5 mm de diâmetro e 155 mm de comprimento, com anel de retenção, para a sua utilização como conectores em lajes de madeira e concreto.

6,100

4,28

26,11

mt07aco020o

Un

Separador certificado para tela eletrossoldada.

2,000

0,27

0,54

mt07aco070f

kg

Aço em barras nervuradas, CA-50, diâmetros vários, segundo ABNT NBR 7480.

1,100

3,93

4,32

mt10hes060fAEe

Concreto leve LC25/28 (XC1(P) D12; S2; Cl 0,4; D1,4), dosado em central, segundo NP EN 206-1.

0,042

494,36

20,76

mo048

h

Oficial de 1ª carpinteiro de estrutura.

0,399

14,82

5,91

mo095

h

Ajudante de carpinteiro de estruturas.

0,399

10,91

4,35

mo042

h

Oficial de 1ª de estruturas de concreto armado.

1,027

14,82

15,22

mo089

h

Ajudante de estruturas de concreto armado.

1,027

10,91

11,20

mo113

h

Auxiliar de serviços gerais.

0,052

9,99

0,52

mo112

h

Servente de pedreiro.

0,052

10,20

0,53



%

Meios auxiliares

2,000

215,69

4,31



%

Custos indiretos

3,000

220,00

6,60

Custo de manutenção decenal: R$ 33,99 nos primeiros 10 anos.



Total:

226,60



Especificações Técnicas

UNIDADE DE OBRA EMF020: LAJE DE VIGOTAS E PAINEL DE MADEIRA.


CARACTERÍSTICAS TÉCNICAS

Execução de laje tradicional com uma separação entre eixos de 60 cm, composta por vigotas de madeira serrada de pinho silvestre (Pinus sylvestris), acabamento polido, de 10x20 a 15x25 cm de seção e até 6 m de comprimento, para aplicações estruturais, classe resistente C18 e proteção contra agentes bióticos que corresponde com a classe de penetração NP2 (3 mm nas faces laterais do alburno); painel estrutural de madeira, de 30 mm de espessura; membrana impermeabilizante bicamada de 6 mm de espessura; aço CA-50, quantidade 1,1 kg/m², em camada de compressão de 4 cm de espessura de concreto leve LC25/28 (XC1(P); D12; S2; Cl 0,4; D1,4) dosado em central. Inclusive parte proporcional de colocação e remoção de escoramento das vigotas, conectores para laje de madeira e concreto, separadores, elementos de atadura de vigotas, vigas de borda e aberturas.


CRITÉRIO DE MEDIÇÃO DE PROJETO

Superfície medida em verdadeira magnitude desde as faces exteriores das vigas de borda do perímetro, segundo documentação gráfica de Projeto, descontando as aberturas de superfície maior de 6 m².


CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA


DO SUPORTE.

O conteúdo de umidade da madeira será o de equilíbrio higroscópico antes da sua utilização em obra.


AMBIENTAIS.

Serão suspensos os trabalhos de concretagem quando chova com intensidade, neve, exista vento excessivo, uma temperatura ambiente superior a 40°C ou se preveja que dentro das 48 horas seguintes possa descer a temperatura ambiente abaixo dos 0°C.


DO EMPREITEIRO.

Deverá dispor-se na obra de uma série de meios, em previsão de que se produzam alterações bruscas das condições ambientais durante a concretagem ou posterior período de pega, não podendo começar a concretagem dos diferentes elementos sem a autorização por escrito do diretor de fiscalização de obra.



PROCESSO DE EXECUÇÃO


FASES DE EXECUÇÃO.

Preparação do perímetro de apoio das vigotas. Marcação e colocação em seco das vigotas. Colocação dos painéis. Escoramento. União de vigotas em apoios e amarrações. Colocação de um travejamento de longarinas de madeira, samblados nos cruzamentos das vigotas. Nivelamento. Apoio e fixação dos painéis. Colocação da membrana impermeabilizante. Aparafusamento dos conectores para laje de madeira e concreto. Colocação de armaduras com separadores certificados. Concretagem e compactação do concreto. Nivelamento da camada de compressão. Cura do concreto. Remoção de escoramento. Reparação de defeitos superficiais.


CONDIÇÕES DE FINALIZAÇÃO.

O conjunto será estável, terá travamento próprio e com os elementos de apoio e transmitirá corretamente as cargas à estrutura. O acabamento superficial será o adequado para o posterior tratamento de proteção.



CONSERVAÇÃO E MANUTENÇÃO.

Será evitada a atuação sobre o elemento de ações mecânicas não previstas no cálculo.



CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em verdadeira magnitude, desde as faces exteriores das vigas perimetrais, a superfície realmente executada segundo especificações de Projeto, descontando as aberturas de superfície maior de 6 m². Consideram-se incluídos todos os elementos integrantes da laje assinalados nos desenhos e detalhes do Projeto.
