Entre-eixo 's' (cm)
50
emf_alfarjias
Vigota
Escoramento
Superfície entre vigas
Tela eletrossoldada
Camada de compressão
emf_viga
Madeira
Serrada com acabamento escovado
Tipo de madeira
Classe resistente
C-18
Seção (cm)
10x20 a 15x25
Proteção da madeira
Classe de penetração
Tipo de laje
Horizontal
Pé direito
Número de escoras (ud/m²)
emf_apuntalamiento
emf_alfarjias_inf
Travessas
Dimensões (cm)
7x3
Bloco
Tijolo cerâmico aparente maciço de elaboração manual (telhar)
Cor
Vermelho
Dimensões (cm)
24x11,5x3,5
Tela eletrossoldada
acero_mallazo
Diâmetro dos fios longitudinais (mm)
Tipo de armadura
Malha (mm)
15x15
Espessura (cm)
Tipo de concretagem
Com grua
hor_csz_vert_cub
Agressividade ambiental (ABNT NBR 6118)
Classe
Tipo de ambiente
Urbano
Classe de resistência
Tamanho do agregado
Brita 0
Consistência
Com aditivo hidrófugo
Não
img_ampliar img_oculmenu Exportação: Arrastar BC3 sobre 'Arquimedes' ou outro programa de medições e orçamentos.   Abrir este conteúdo no 'Excel'   Abrir este conteúdo no 'Excel 2007 (Office Open XML)'

EMF040

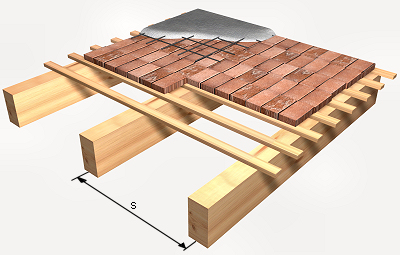

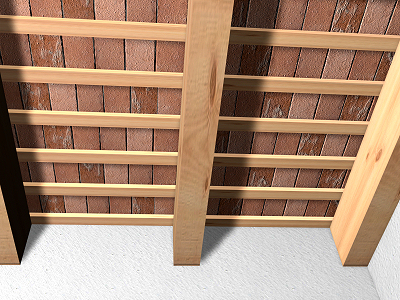

Laje de vigotas de madeira, travessas e blocos cerâmicos colocados sobre a maior dimensão.



R$ 221,03

Laje de vigotas de madeira tratada de 10x20 a 15x25 cm de seção, com uma distância entre eixos de 50 cm, superfície entre vigotas composta de travessas de madeira tratada de 7x3 cm e bloco cerâmico aparente maciço de elaboração manual (telhar), vermelho, 24x11,5x3,5 cm colocado sobre a dimensão maior; e tela eletrossoldada Q 92 de aço CA-60, em camada de compressão de 4 cm de espessura de concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 0, consistência S100 dosado em central, e concretagem com grua.



Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt50spa050k

Pranchão de madeira de pinho, dimensões 20x7,2 cm.

0,001

687,88

0,69

mt50spa081c

Un

Escora metálica telescópica, para 3 m de altura e 50 utilizações.

0,500

0,59

0,30

mt50spa101

kg

Pregos de aço.

0,030

2,59

0,08

mt07mee018ha

Madeira serrada de pinho silvestre (Pinus Sylvestris L.) com acabamento polido, para vigota de 10x20 a 15x25 cm de seção e até 6 m de comprimento, para aplicações estruturais, classe resistente C-18 e proteção contra agentes bióticos que corresponde com a classe de penetração P2 (3 mm nas faces laterais da alvura e 40 mm no sentido axial), trabalhada em oficina.

0,075

937,11

70,28

mt07mee014g

Madeira serrada de pinho silvestre (Pinus Sylvestris L.), acabamento polido, para aplicações estruturais, classe resistente C-18 e proteção contra agentes bióticos que corresponde com a classe de penetração P2 (3 mm nas faces laterais da alvura e 40 mm no sentido axial), trabalhada em oficina.

0,009

1.073,50

9,66

mt05mte010a

Un

Tijolo cerâmico aparente maciço de elaboração manual (telhar), vermelho, 24x11,5x3,5 cm.

38,000

0,85

32,30

mt07aco020o

Un

Separador certificado para tela eletrossoldada.

2,000

0,17

0,34

mt07ame060ccb

Tela eletrossoldada Q 92 15x15 cm, com fios longitudinais de 4,2 mm de diâmetro e fios transversais de 4,2 mm de diâmetro, aço CA-60, segundo ABNT NBR 7481.

1,100

7,44

8,18

mt10haf080idc

Concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 0, consistência S100, dosado em central, segundo ABNT NBR 8953.

0,142

278,02

39,48

mo044

h

Oficial de 1ª carpinteiro de estrutura.

0,469

17,11

8,02

mo088

h

Ajudante de carpinteiro de estruturas.

0,469

10,60

4,97

mo041

h

Oficial de 1ª de estruturas de concreto armado.

1,302

17,11

22,28

mo085

h

Ajudante de oficial de estruturas de concreto armado.

1,302

10,60

13,80



%

Meios auxiliares

2,000

210,38

4,21



%

Custos indiretos

3,000

214,59

6,44

Custo de manutenção decenal: R$ 33,15 nos primeiros 10 anos.



Total:

221,03



Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 771-1:2003

1.4.2005

1.4.2006



Especificações para elementos de alvenaria – Parte 1: Tijolos cerâmicos

EN 771-1:2003/A1:2005



(1) Data de entrada em vigor da norma harmonizada e início do período de coexistência

(2) Data final do período de coexistência / entrada em vigor da marcação CE

(3) Sistema de avaliação da conformidade


Especificações Técnicas

UNIDADE DE OBRA EMF040: LAJE DE VIGOTAS DE MADEIRA, TRAVESSAS E BLOCOS CERÂMICOS COLOCADOS SOBRE A MAIOR DIMENSÃO.


CARACTERÍSTICAS TÉCNICAS

Execução de laje tradicional composta por vigotas de madeira de pinho do país de 10x20 a 15x25 cm de seção e até 6 m de comprimento, com uma distância entre eixo de 50 cm, com tratamento hidrófugo e fungicida da madeira; superfície entre vigotas composta de travessas de madeira tratada de 7 cm de tábua e 3 cm de espessura, sobre as que apoia um tabuleiro de bloco cerâmico aparente maciço de elaboração manual (telhar), vermelho, 24x11,5x3,5 cm colocado sobre a dimensão maior; e tela eletrossoldada Q 92 15x15 mm de aço CA-60, em camada de compressão de 4 cm de espessura de concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 0, consistência S100 dosado em central, e concretagem com grua. Incluindo parte proporcional de colocação e remoção de escoramento das vigotas, separadores, elementos de travamento de vigotas e vigas perimetrais da laje e de aberturas.


REGULAMENTAÇÃO APLICÁVEL

Elaboração, transporte e colocação em obra do concreto:

-



ABNT NBR 12655. Concreto de cimento Portland. Preparo, controle e recebimento. Procedimento.

-



ABNT NBR 7212. Execução de concreto dosado em central. Procedimento.


CRITÉRIO DE MEDIÇÃO DE PROJETO

Superfície medida em verdadeira magnitude desde as faces exteriores das vigas de borda do perímetro, segundo documentação gráfica de Projeto, descontando as aberturas de superfície maior de 6 m².


CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA


DO SUPORTE.

O conteúdo de umidade da madeira será o de equilíbrio higroscópico antes da sua utilização em obra.


AMBIENTAIS.

Serão suspensos os trabalhos de concretagem quando chova com intensidade, neve, exista vento excessivo, uma temperatura ambiente superior a 40°C ou se preveja que dentro das 48 horas seguintes possa descer a temperatura ambiente abaixo dos 0°C.


DO EMPREITEIRO.

Deverá dispor-se na obra de uma série de meios, em previsão de que se produzam alterações bruscas das condições ambientais durante a concretagem ou posterior período de pega, não podendo começar a concretagem dos diferentes elementos sem a autorização por escrito do Diretor da Obra.



PROCESSO DE EXECUÇÃO


FASES DE EXECUÇÃO.

Preparação do perímetro de apoio das vigotas. Marcação e colocação em seco das vigotas. Escoramento. União de vigotas em apoios e amarrações. Disposição de travessas cravadas às vigotas. Formação do tabuleiro de tijolo maciço. Colocação da tela eletrossoldada. Concretagem e compactação do concreto. Nivelamento da camada de compressão. Cura do concreto. Remoção de escoramento. Reparação de defeitos superficiais. Colocação de um travejamento de longarinas de madeira, samblados nos cruzamentos das vigotas. Nivelamento. Apoio e fixação de painéis macho-fêmea.


CONDIÇÕES DE FINALIZAÇÃO.

O conjunto será estável, terá travamento próprio e com os elementos de apoio e transmitirá corretamente as cargas à estrutura. O acabamento superficial será o adequado para o posterior tratamento de proteção.



CONSERVAÇÃO E MANUTENÇÃO.

Será evitada a atuação sobre o elemento de ações mecânicas não previstas no cálculo.



CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em verdadeira magnitude, desde as faces exteriores das vigas perimetrais, a superfície realmente executada segundo especificações de Projeto, descontando as aberturas de superfície maior de 6 m². Consideram-se incluídos todos os elementos integrantes da laje assinalados nos desenhos e detalhes do Projeto.




Resíduos gerados

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 02 01

Madeira.

2,418

2,198

17 04 05

Ferro e aço.

0,146

0,070

17 01 02

Blocos e tijolos.

5,045

4,036

17 01 01

Concretos (concretos, argamassas e pré-moldados de concreto).

3,331

2,221



Resíduos gerados:

10,940

8,524

17 02 03

Plástico.

0,041

0,069

17 02 01

Madeira.

0,600

0,545



Embalagens:

0,641

0,614



Total resíduos:

11,582

9,139
