Tipo de cobertura
De uma água
Tipo de tesoura
Howe
Número de montantes

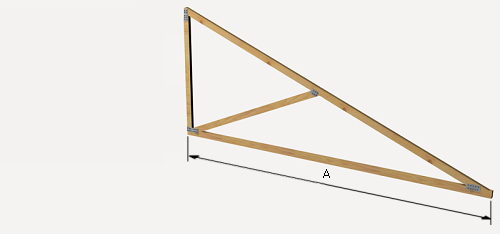

emc_1ag_howe_1mont
Caimento (%)
Vão entre apoios 'A' (m)
Barras
Ligações
Dimensões
Dimensão 'a' (cm)
Dimensão 'b' (cm)
emc_seccion_tabla
Madeira
Coníferas
Pinho do Paraná (araucaria angustifolia)
emc_pinho_br
Classe de resistência
C25
Chapa metálica
Material
Aço
Tipo de aço
A36
Peso das chapas metálicas (kg/tesoura)

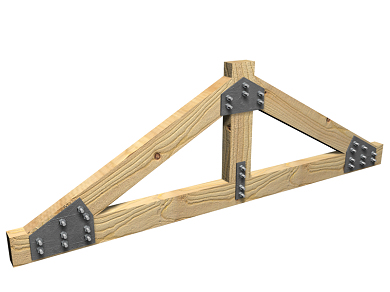

emc_chapa_tornillo
Parafusos
Número de parafusos por tesoura
Material
Aço
Tipo de aço
A325
Diâmetro
Comprimento
img_ampliar img_oculmenu Enviar sugestão Exportação: Arrastar BC3 sobre 'Arquimedes'.   Arrastar BC3 sobre 'Arquimedes' ou outro programa de medições e orçamentos.   Abrir este conteúdo no 'Excel' Abrir este conteúdo no 'Excel 2003' ou anteriores

EMC005

Un

Tesoura.

R$ 740,13


Tesoura tipo Howe de 6 m de vão, caimento de 35%, formada por barras de 16x6 cm de seção de madeira serrada de pinho do Paraná (araucaria angustifolia), ligadas através de chapas metálicas aparafusadas.



Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt07mee400boejb

Madeira serrada de pinho do Paraná (araucaria angustifolia) para barras de tesoura de 16x6 cm de seção, com classe de resistência C25, para um teor de umidade de 12%, segundo NBR 7190.

0,292

683,62

199,62

mt07mee401

kg

Chapas metálicas de aço A36, segundo ASTM A36.

20,000

3,16

63,20

mt07www050a

Un

Parafuso estrutural de aço A325 de 1/2" de diâmetro e 2 1/4" de comprimento, com porca e arruela, segundo ASTM A325.

25,000

6,06

151,50

mo048

h

Carpinteiro de estruturas de madeira.

10,164

21,82

221,78

mo095

h

Ajudante de montador de estruturas de madeira.

5,069

17,66

89,52



%

Custos diretos complementares

2,000

725,62

14,51

Custo de manutenção decenal: R$ 103,62 nos primeiros 10 anos.



Total:

740,13



Especificações Técnicas

UNIDADE DE OBRA EMC005: TESOURA.


MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Será evitado o contato direto da madeira com o cimento e a cal.


CARACTERÍSTICAS TÉCNICAS

Fornecimento e colocação de tesoura tipo Howe de 6 m de vão, caimento de 35%, formada por barras de 16x6 cm de seção de madeira serrada de pinho do Paraná (araucaria angustifolia) com classe de resistência C25, ligadas através de chapas metálicas de aço A36 e parafusos estruturais de aço A325 de 1/2" de diâmetro e 2 1/4" de comprimento. Inclusive porcas, arruelas, cortes, entalhamentos para a sua correta ensamblagem, nivelação e colocação dos elementos de ligação e reforço.


REGULAMENTAÇÃO APLICÁVEL

Execução, controle e documentação:

-



ABNT NBR 7190. Projeto de estruturas de madeira.

-



ABNT NBR 15575-1. Edificações Habitacionais - Desempenho. Parte 1: Requisitos gerais.

-



ABNT NBR 15575-2. Edificações Habitacionais - Desempenho. Parte 2: Requisitos para os sistemas estruturais.


CRITÉRIO DE MEDIÇÃO DE PROJETO

Número de unidades previstas, incluindo no seu conjunto todos os elementos que as formam (pendural, pernas, diagonais, material de montagem, etc.), segundo documentação gráfica de Projeto.


CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA


DO SUPORTE.

O teor de umidade da madeira será o de equilíbrio higroscópico antes da sua utilização em obra.



PROCESSO DE EXECUÇÃO


FASES DE EXECUÇÃO.

Corte e encaixe das barras. Marcação de eixos de apoio na cabeça da parede ou pilar. Preparação da superfície de apoio. Transporte e disposição da tesoura. Colocação e nivelamento. Ligação da tesoura e a sua base de apoio.


CONDIÇÕES DE FINALIZAÇÃO.

O conjunto será estável e transmitirá corretamente as cargas à estrutura. O acabamento superficial será o adequado para o posterior tratamento de proteção.



CONSERVAÇÃO E MANUTENÇÃO.

Será evitada a atuação sobre o elemento de ações mecânicas não previstas no cálculo.



CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á o número de unidades realmente executadas segundo especificações de Projeto. Consideram-se incluídos todos os elementos integrantes da estrutura assinalados nos desenhos e detalhes do Projeto.




Resíduos gerados

Classe CONAMA (a)

Código IBAMA (b)

Tipo

Peso (kg)

Volume (l)

B

17 02 01

Madeira.

1,566

1,424

B

17 04 05

Ferro e aço.

0,500

0,238



Resíduos gerados:

2,066

1,662

B

17 02 03

Plástico.

0,009

0,015



Embalagens:

0,009

0,015



Total resíduos:

2,075

1,677

(a) Classe segundo a Resolução nº 307/2002 do CONAMA

(b) Código segundo a Instrução Normativa n.º 13/2012 do IBAMA
