Exportação: |
 |
|
EHR021 |
m² |

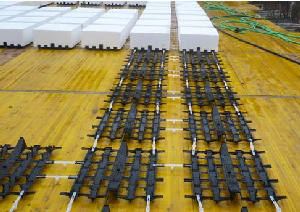

Sistema Basenet "DALIFORMA", de aligeiramento de lajes nervuradas bidirecionais. |
R$ 207,42 |
||
|
Estrutura de concreto armado, realizada com concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 1, consistência S100 preparado em obra, e concretagem com meios manuais, volume total de concreto 0,22 m³/m², considerando um 30% de superfície maciça, e aço CA-50, com uma quantidade total de 15 kg/m²; formada por: laje nervurada bidirecional, horizontal, sobre sistema de fôrmas contínuo de madeira; nervuras "in situ" de 8 cm, entre-eixo 68 cm; molde de EPS moldado, de 60x60x16,5 cm, modelo C165, do sistema Basenet "DALIFORMA", para aligeiramento de laje nervurada bidirecional de 20+5 cm de altura e 3,5 cm de recobrimento inferior de concreto; tela eletrossoldada Q 92 de aço CA-60, em camada de compressão. Sem incluir repercussão de pilares. |
|||||
|
Insumo |
Un |
Descrição |
Rend. |
Preço unitário |
Preço Insumo |
|
mt08efr010a |
m² |
Sistema de fôrmas contínuo para laje nervurada bidirecional de concreto armado, com molde perdido, até 3 m de altura livre de piso, composta de: prumos, travessas metálicas e superfície moldante de madeira tratada reforçada com barras e perfis. |
1,100 |
39,54 |
43,49 |
|
mt07cpd010a |
Un |
Molde de EPS moldado, de 60x60x16,5 cm, modelo C165, do sistema Basenet "DALIFORMA", para aligeiramento de laje nervurada bidirecional de 20+5 cm de altura e 3,5 cm de recobrimento inferior de concreto. |
1,510 |
8,44 |
12,74 |
|
mt07cpd020a |
Un |

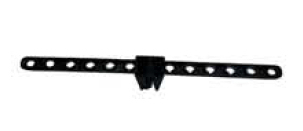

Repercussão, por m², de peças especiais de polipropileno reciclado (moldes, distanciadores, separadores de armaduras e pregos de poliamida), necessárias para a montagem do sistema Basenet "DALIFORMA", de aligeiramento de laje nervurada bidirecional de 3,5 cm de recobrimento inferior. |
1,000 |
9,93 |
9,93 |
|
mt07aco070f |
kg |
Aço em barras nervuradas, CA-50, elaborado em oficina e colocado em obra, diâmetros vários, segundo ABNT NBR 7480. |
15,000 |
3,62 |
54,30 |
|
mt07ame060ccb |
m² |
Tela eletrossoldada Q 92 15x15 cm, com fios longitudinais de 4,2 mm de diâmetro e fios transversais de 4,2 mm de diâmetro, aço CA-60, segundo ABNT NBR 7481. |
1,100 |
7,47 |
8,22 |
|
mt08aaa010a |
m³ |
Água. |
0,051 |
2,58 |
0,13 |
|
mt01arg002 |
t |
Areia média lavada para concretos preparados em obra. |
0,155 |
78,65 |
12,19 |
|
mt01arg003b |
t |
Brita 1, para concretos preparados em obra. |
0,185 |
63,55 |
11,76 |
|
mt08cem002 |
kg |
Cimento em sacos, para concreto preparado em obra. |
67,980 |
0,44 |
29,91 |
|
mo041 |
h |
Oficial de 1ª de estruturas de concreto armado. |
0,349 |
17,11 |
5,97 |
|
mo085 |
h |
Ajudante de oficial de estruturas de concreto armado. |
0,349 |
10,60 |
3,70 |
|
mo106 |
h |
Auxiliar de serviços gerais. |
0,254 |
9,69 |
2,46 |
|
mo105 |
h |
Servente de pedreiro. |
0,266 |
9,89 |
2,63 |
|
% |
Meios auxiliares |
2,000 |
197,43 |
3,95 |
|
|
% |
Custos indiretos |
3,000 |
201,38 |
6,04 |
|
|
Custo de manutenção decenal: R$ 10,37 nos primeiros 10 anos. |
Total: |
207,42 |
|||
Especificações Técnicas
|
UNIDADE DE OBRA EHR021: SISTEMA BASENET "DALIFORMA", DE ALIGEIRAMENTO DE LAJES NERVURADAS BIDIRECIONAIS. CARACTERÍSTICAS TÉCNICAS Execução de estrutura de concreto armado, realizada com concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 1, consistência S100 preparado em obra, e concretagem com meios manuais, com um volume total de concreto 0,22 m³/m², considerando um 30% de superfície maciça, e aço CA-50 em zona de maciços de pilares, vigas, nervuras, vigas de borda e pilares com uma quantidade de 15 kg/m²; composta dos seguintes elementos: LAJE NERVURADA BIDIRECIONAL: horizontal; nervuras de concreto "in situ" de 8 cm, entre-eixo 68 cm; molde de EPS moldado, de 60x60x16,5 cm, modelo C165, do sistema Basenet "DALIFORMA", para aligeiramento de laje nervurada bidirecional de 20+5 cm de altura e 3,5 cm de recobrimento inferior de concreto; camada de compressão de 5 cm de espessura, com armadura de distribuição formada por tela eletrossoldada Q 92 15x15 mm de aço CA-60; incluindo parte proporcional de maciço de capitéis, reforço de aberturas e vigas de borda, montagem e desmontagem do sistema de fôrmas contínuo com prumos, travessas metálicas e superfície moldante de madeira tratada reforçada com barras e perfis. Sem incluir repercussão de pilares. REGULAMENTAÇÃO APLICÁVEL Elaboração, transporte e colocação em obra do concreto: ABNT NBR 12655. Concreto de cimento Portland. Preparo, controle e recebimento. Procedimento. CRITÉRIO DE MEDIÇÃO DE PROJETO Superfície medida em verdadeira magnitude desde as faces exteriores das vigas de borda do perímetro, segundo documentação gráfica de Projeto, descontando as aberturas de superfície maior de 6 m². CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA AMBIENTAIS. Serão suspensos os trabalhos de concretagem quando chova com intensidade, neve, exista vento excessivo, uma temperatura ambiente superior a 40°C ou se preveja que dentro das 48 horas seguintes possa descer a temperatura ambiente abaixo dos 0°C. DO EMPREITEIRO. Deverá dispor-se na obra de uma série de meios, em previsão de que se produzam alterações bruscas das condições ambientais durante a concretagem ou posterior período de pega, não podendo começar a concretagem dos diferentes elementos sem a autorização por escrito do Diretor da Obra. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Implantação do sistema de fôrmas. Montagem das fôrmas. Marcação da geometria da planta sobre a fôrmas. Colocação de uma primeira fila de moldes sobre a fôrmas. Introdução dos distanciadores de armaduras nos encaixes do molde previstos para o efeito, à distância exacta que se queira fixar a largura da nervura. Fixação dos distanciadores através de pregos de poliamida. Introdução dos separadores de armaduras nas aberturas dos distanciadores. Fixação dos blocos de aligeiramento de EPS sobre o molde. Execução das sucessivas filas. Colocação das armaduras com separadores certificados. Concretagem e compactação do concreto. Nivelamento da camada de compressão. Cura do concreto. Desmontagem do sistema de fôrmas. Reparação de defeitos superficiais. CONDIÇÕES DE FINALIZAÇÃO. O conjunto será monolítico e transmitirá corretamente as cargas. A superfície deverá ficar uniforme e sem irregularidades. CONSERVAÇÃO E MANUTENÇÃO. Será evitada a atuação sobre o elemento de ações mecânicas não previstas no cálculo. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á, em verdadeira magnitude, desde as faces exteriores das vigas perimetrais, a superfície realmente executada segundo especificações de Projeto, descontando as aberturas de superfície maior de 6 m². Consideram-se incluídos todos os elementos integrantes da estrutura assinalados nos desenhos e detalhes do Projeto. |
Resíduos gerados
|
Código LER |
Resíduos gerados |
Peso (kg) |
Volume (l) |
|
17 02 01 |
Madeira. |
0,666 |
0,605 |
|
17 04 05 |
Ferro e aço. |
0,895 |
0,426 |
|
01 04 08 |
Pedriscos e pedregulhos. |
1,835 |
1,215 |
|
17 01 01 |
Concretos (concretos, argamassas e pré-moldados de concreto). |
2,039 |
1,359 |
|
Resíduos gerados: |
5,435 |
3,606 |
|
|
15 01 01 |
Embalagens de papel e cartão. |
0,952 |
1,269 |
|
17 02 03 |
Plástico. |
0,204 |
0,340 |
|
17 02 01 |
Madeira. |
0,272 |
0,247 |
|
Embalagens: |
1,428 |
1,857 |
|
|
Total resíduos: |
6,863 |
5,463 |
