EHL020 |
m² |
Laje maciça e pilares. |
R$ 230,40 |
||

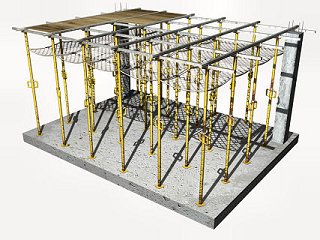

Estrutura de concreto armado, realizada com concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 1, consistência S100 preparado em obra, e concretagem com meios manuais, volume total de concreto 0,177 m³/m², e aço CA-50, com uma quantidade total de 26 kg/m²; laje maciça, horizontal, de altura 15 cm, com montagem e desmontagem de sistema contínuo de escoramento e fôrmas, com acabamento para revestir, formado por superfície moldante de painéis de madeira tratada, reforçados com varetas e perfis, estrutura suporte horizontal de travessas metálicas e acessórios de montagem e estrutura suporte vertical de escoras metálicas; pilares com altura livre de até 3 m e 30x30 cm de seção média. |
Insumo |
Un |
Descrição |
Rend. |
Preço unitário |
Preço Insumo |
mt07aco020b |
Un |

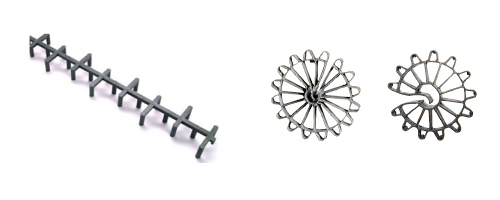

Separador certificado para pilares. |
0,500 |
0,12 |
0,06 |
mt08eup010a |
m² |
Chapa metálica de 50x50 cm, para fôrmas de pilares de concreto armado de seção retangular ou quadrada, de até 3 m de altura, inclusive parte proporcional de acessórios de montagem. |
0,007 |
109,61 |
0,77 |
mt08eft030a |
m² |
Painel de madeira tratada, de 22 mm de espessura, reforçado com barras e perfis. |
0,044 |
85,64 |
3,77 |
mt08eva030 |
m² |
Estrutura suporte para fôrmas recuperáveis, composta de: travessas metálicas e acessórios de montagem. |
0,007 |
194,11 |
1,36 |
mt50spa081a |
Un |
Escora metálica telescópica, até 3 m de altura. |
0,030 |
30,54 |
0,92 |
mt08cim030b |
m³ |
Madeira de pinho. |
0,003 |
543,86 |
1,63 |
mt08var060 |
kg |
Pregos de aço de 20x100 mm. |
0,040 |
15,99 |
0,64 |
mt08dba010b |
l |
Agente desmoldante, à base de óleos especiais, emulsionante em água para fôrmas metálicas, fenólicas ou de madeira. |
0,041 |
4,52 |
0,19 |
mt07aco020i |
Un |
Separador certificado para lajes maciças. |
3,000 |
0,17 |
0,51 |
mt07aco070f |
kg |
Aço em barras nervuradas, CA-50, diâmetros vários, segundo ABNT NBR 7480. |
27,300 |
3,89 |
106,20 |
mt08var050 |
kg |
Arame galvanizado para atar, de 1,30 mm de diâmetro. |
0,329 |
2,51 |
0,83 |
mt08aaa010a |
m³ |
Água. |
0,039 |
3,42 |
0,13 |
mt01arg002a |
m³ |
Areia média lavada. |
0,116 |
103,73 |
12,03 |
mt01arg003b |
m³ |
Pedra britada tipo 1. |
0,135 |
101,87 |
13,75 |
mt08cem002 |
kg |
Cimento cinza em sacos. |
63,932 |
0,56 |
35,80 |
mt08cur020a |
l |
Agente filmógeno para cura de concretos e argamassas. |
0,150 |
4,43 |
0,66 |
mq06hor010 |
h |
Betoneira. |
0,112 |
3,80 |
0,43 |
mo044 |
h |
Montador de fôrmas. |
0,711 |
18,71 |
13,30 |
mo091 |
h |
Ajudante de montador de fôrmas. |
0,732 |
15,11 |
11,06 |
mo043 |
h |
Armador. |
0,385 |
18,71 |
7,20 |
mo090 |
h |
Ajudante de armador. |
0,367 |
15,11 |
5,55 |
mo113 |
h |
Auxiliar de serviços gerais. |
0,179 |
12,05 |
2,16 |
mo112 |
h |
Servente de pedreiro. |
0,187 |
16,17 |
3,02 |
mo045 |
h |
Oficial de trabalhos de concretagem. |
0,049 |
18,71 |
0,92 |
mo092 |
h |
Ajudante de trabalhos concretagem. |
0,198 |
15,11 |
2,99 |
% |
Custos diretos complementares |
2,000 |
225,88 |
4,52 |
|
Custo de manutenção decenal: R$ 11,52 nos primeiros 10 anos. |
Total: |
230,40 |
Especificações Técnicas
UNIDADE DE OBRA EHL020: LAJE MACIÇA E PILARES. CARACTERÍSTICAS TÉCNICAS Formação de estrutura de concreto armado, realizada com concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 1, consistência S100 preparado em obra, e concretagem com meios manuais, com um volume total de concreto em laje e pilares de 0,177 m³/m², e aço CA-50, com uma quantidade total de 26 kg/m², composta dos seguintes elementos: LAJE MACIÇA: horizontal, altura 15 cm, com montagem e desmontagem de sistema contínuo de escoramento e fôrmas, com acabamento para revestir, formado por: superfície moldante de painéis de madeira tratada, reforçados com varetas e perfis, amortizáveis em 25 utilizações; estrutura suporte horizontal de travessas metálicas e acessórios de montagem, amortizáveis em 150 utilizações e estrutura suporte vertical de escoras metálicas, amortizáveis em 150 utilizações, inclusive parte proporcional de reforço de aberturas e vigas de borda e aberturas, corte, dobra e montagem da armadura em central de armaduras de obra e posterior colocação em seu lugar definitivo, e agente filmógeno para cura de concretos e argamassas; PILARES: com altura livre de até 3 m e 30x30 cm de seção média, inclusive parte proporcional de corte, dobra e montagem da armadura em central de armaduras de obra e posterior colocação em seu lugar definitivo, montagem e desmontagem do sistema de fôrmas de chapas metálicas reutilizáveis, e cura do concreto. REGULAMENTAÇÃO APLICÁVEL Elaboração, transporte e colocação em obra do concreto: ABNT NBR 12655. Concreto de cimento Portland. Preparo, controle e recebimento. Procedimento. Execução: ABNT NBR 6118. Projeto de estruturas de concreto. Procedimento. ABNT NBR 14931. Execução de estruturas de concreto. Procedimento. Montagem e desmontagem do sistema de cofragem: ABNT NBR 14931. Execução de estruturas de concreto. Procedimento. CRITÉRIO DE MEDIÇÃO DE PROJETO Superfície medida em verdadeira magnitude desde as faces exteriores das vigas de borda do perímetro, segundo documentação gráfica de Projeto, descontando as aberturas de superfície maior de 6 m². CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA AMBIENTAIS. Serão suspensos os trabalhos de concretagem quando chova com intensidade, neve, exista vento excessivo, uma temperatura ambiente superior a 40°C ou se preveja que dentro das 48 horas seguintes possa descer a temperatura ambiente abaixo dos 0°C. DO EMPREITEIRO. Deverá dispor-se na obra de uma série de meios, em previsão de que se produzam alterações bruscas das condições ambientais durante a concretagem ou posterior período de pega, não podendo começar a concretagem dos diferentes elementos sem a autorização por escrito do diretor de fiscalização de obra. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. PILARES: Marcação. Colocação das armaduras com separadores certificados. Montagem do sistema de escoramento e fôrmas. Preparação do concreto. Concretagem e compactação do concreto. Desmontagem do sistema de escoramento e fôrmas. Cura do concreto. Reparação de defeitos superficiais. LAJE MACIÇA: Implantação do sistema de escoramento e fôrmas. Montagem do sistema de escoramento e fôrmas. Marcação da geometria da planta sobre a fôrmas. Colocação de armaduras com separadores certificados. Preparação do concreto. Concretagem e compactação do concreto. Nivelamento da camada de compressão. Cura do concreto. Desmontagem do sistema de escoramento e fôrmas. Reparação de defeitos superficiais. CONDIÇÕES DE FINALIZAÇÃO. A laje será monolítica e transmitirá corretamente as cargas. A superfície deverá ficar uniforme e sem irregularidades. CONSERVAÇÃO E MANUTENÇÃO. Será evitada a atuação sobre o elemento de ações mecânicas não previstas no cálculo. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á, em verdadeira magnitude, desde as faces exteriores das vigas perimetrais, a superfície realmente executada segundo especificações de Projeto, descontando as aberturas de superfície maior de 6 m². |
