EHE020

m²

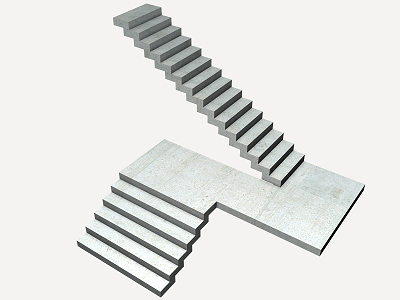

Escada de concreto aparente.

R$ 336,62

Escada de concreto aparente, com laje de escada e degraus de concreto armado, e=15 cm, realizada com concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 1, consistência S100 preparado em obra, e concretagem com meios manuais, e aço CA-50, 18 kg/m², ficando à vista o concreto do fundo e dos laterais da laje; Montagem e desmontagem de sistema de escoramento e fôrmas, com acabamento à vista com textura lisa na sua face inferior e laterais, em piso de até 3 m de altura livre, formado por superfície moldante de pranchões de madeira de pinho forrados com painel aglomerado hidrófugo, de uma única utilização, com uma das suas faces plastificada, estrutura suporte horizontal de pranchas de madeira de pinho e estrutura suporte vertical de escoras metálicas; os pranchões da superfície moldante amortizáveis em 10 utilizações, os pranchões da estrutura suporte em 10 utilizações e as escoras em 150 utilizações.

Insumo

Un

Descrição

Rend.

Preço unitário

Preço Insumo

mt50spa052b

m

Pranchão de madeira de pinho, de 20x7,2 cm.

0,750

21,29

15,97

mt08eft015a

m²

Painel de aglomerado, hidrófugo, com uma das suas faces plastificada, de 10 mm de espessura.

1,150

12,82

14,74

mt08eve020

m²

Sistema de escoramento e fôrmas para formação de degraus em lajes inclinadas de escada de concreto armado, com escoras e painéis de madeira.

0,200

40,17

8,03

mt50spa081a

Un

Escora metálica telescópica, até 3 m de altura.

0,013

30,87

0,40

mt08cim030b

m³

Madeira de pinho.

0,003

549,88

1,65

mt08var060

kg

Pregos de aço de 20x100 mm.

0,040

16,16

0,65

mt08dba010a

l

Agente desmoldante biodegradável em fase aquosa para concretos com acabamento aparente.

0,013

18,82

0,24

mt07aco020f

Un

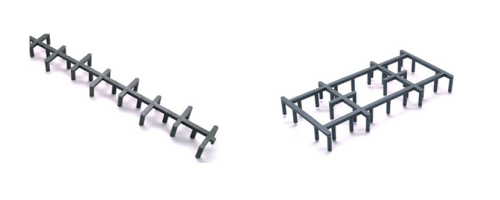

Separador certificado para lajes de escada.

3,000

0,27

0,81

mt07aco070f

kg

Aço em barras nervuradas, CA-50, diâmetros vários, segundo ABNT NBR 7480.

18,900

3,93

74,28

mt08var050

kg

Arame galvanizado para atar, de 1,30 mm de diâmetro.

0,306

2,54

0,78

mt08aaa010a

m³

Água.

0,078

3,47

0,27

mt01arg002a

m³

Areia média lavada.

0,232

104,97

24,35

mt01arg003b

m³

Pedra britada tipo 1.

0,271

125,77

34,08

mt08cem002

kg

Cimento cinza em sacos.

128,226

0,71

91,04

mq06hor010

h

Betoneira.

0,224

4,26

0,95

mo044

h

Oficial de 1ª montador de fôrmas.

1,222

14,82

18,11

mo091

h

Ajudante de montador de fôrmas.

1,158

10,91

12,63

mo043

h

Oficial de 1ª armador.

0,347

14,82

5,14

mo090

h

Ajudante de armador.

0,347

10,91

3,79

mo113

h

Auxiliar de serviços gerais.

0,423

9,99

4,23

mo112

h

Servente de pedreiro.

0,443

10,20

4,52

mo045

h

Oficial de 1ª de estruturas de concreto armado, em trabalhos de concretagem.

0,064

14,82

0,95

mo092

h

Ajudante de estruturas de concreto armado, em trabalhos de concretagem.

0,257

10,91

2,80

%

Meios auxiliares

2,000

320,41

6,41

%

Custos indiretos

3,000

326,82

9,80

Custo de manutenção decenal: R$ 26,93 nos primeiros 10 anos.

Total:

336,62

UNIDADE DE OBRA EHE020: ESCADA DE CONCRETO APARENTE.

CARACTERÍSTICAS TÉCNICAS

Execução de escada de concreto aparente, com laje de escada e degraus de concreto armado, executada com 15 cm de espessura de concreto C25 classe de agressividade ambiental II e tipo de ambiente urbano, brita 1, consistência S100 preparado em obra, e concretagem com meios manuais, e aço CA-50, com uma quantidade aproximada de 18 kg/m², ficando à vista o concreto do fundo e dos laterais da laje; Montagem e desmontagem de sistema de escoramento e fôrmas, com acabamento à vista com textura lisa na sua face inferior e laterais, em piso de até 3 m de altura livre, formado por: superfície moldante de pranchões de madeira de pinho, amortizáveis em 10 utilizações, forrados com painel aglomerado hidrófugo, de uma única utilização com uma das suas faces plastificada, estrutura suporte horizontal de pranchas de madeira de pinho, amortizável em 10 utilizações e estrutura suporte vertical de escoras metálicas, amortizáveis em 150 utilizações. Inclusive parte proporcional de marcação, corte, dobra e montagem da armadura em central de armaduras de obra e posterior colocação em seu lugar definitivo, separadores, elementos de sustentação, fixação e escoramento necessários para a estabilidade das fôrmas e aplicação de líquido desmoldante.

REGULAMENTAÇÃO APLICÁVEL

Elaboração, transporte e colocação em obra do concreto:

Execução:

Montagem e desmontagem do sistema de cofragem:

CRITÉRIO DE MEDIÇÃO DE PROJETO

Superfície medida pela sua parte interior na sua verdadeira magnitude, segundo documentação gráfica de Projeto.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será evitada a atuação sobre o elemento de ações mecânicas não previstas no cálculo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, pelo tardoz, a superfície realmente executada segundo especificações de Projeto.
