QAE010

m²

Cobertura plana não acessível, ventilada, auto-protegida, impermeabilização através de lâminas asfálticas.

R$ 102,77

Cobertura plana não acessível, ventilada, auto-protegida, tipo convencional, declividade do 1% ao 15%, composta por: formação de declividades: painel cerâmico furado com ligação macho-fêmea de 80x25x3,5 cm apoiado sobre muretes de tijolo cerâmico furado de 30x20x9 cm, dispostos cada 80 cm e com 30 cm de altura média; isolamento térmico: feltro isolante de lã de rocha vulcânica, revestido numa das suas faces com um complexo de papel kraft com polietileno que atua como barreira de vapor, de 80 mm de espessura; impermeabilização monocamada colada: camada de betume modificado com elastômero SBS LBM(SBS)-50/G-FP (150R) colocada com primário asfáltico, tipo EA.

Composto

Un

Composição

Rend.

p.s.

Preço artigo

mt04lpt010c

Un

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm.

6,000

0,29

1,74

mt09mor010c

m³

Argamassa de cimento CEM II/B-L 32,5 N tipo M-5, confeccionada em obra com 230 kg/m³ de cimento e uma proporção em volume 1/6.

0,020

254,83

5,10

mt16pea020b

m²

Painel rígido de poliestireno expandido, bordo lateral reto, de 20 mm de espessura, resistência térmica 0,55 m²K/W, condutibilidade térmica 0,036 W/(mK), para junta de dilatação.

0,010

4,27

0,04

mt16lra040a

m²

Feltro isolante de lã de rocha vulcânica, revestido numa das suas faces com um complexo de papel kraft com polietileno que atua como barreira de vapor, de 80 mm de espessura, resistência térmica 1,9 m²K/W, condutibilidade térmica 0,042 W/(mK).

1,200

10,87

13,04

mt04lvg020b

Un

Painel cerâmico furado com ligação macho-fêmea, para revestir, 80x25x3,5 cm.

5,000

1,26

6,30

mt09mor010c

m³

Argamassa de cimento CEM II/B-L 32,5 N tipo M-5, confeccionada em obra com 230 kg/m³ de cimento e uma proporção em volume 1/6.

0,020

254,83

5,10

mt14lga010c

m²

Camada de betume modificado com elastómero SBS LBM(SBS)-50/G-FP (150R), com armadura de feltro de poliéster reforçado e estabilizado de 150 g/m², com autoproteção mineral.

1,100

34,86

38,35

mt14iea020a

kg

Primário asfáltico, tipo EA.

0,300

3,80

1,14

mo018

h

Oficial de 1ª pedreiro.

0,909

15,64

14,22

mo104

h

Auxiliar de serviços gerais.

0,909

9,19

8,35

mo049

h

Oficial de 1ª montador de isolamentos.

0,058

15,64

0,91

mo092

h

Ajudante de montador de isolamentos.

0,058

9,71

0,56

mo027

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,117

15,64

1,83

mo062

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,117

9,71

1,14

%

Meios auxiliares

2,000

97,82

1,96

%

Custos indiretos

3,000

99,78

2,99

Custo de manutenção decenal: R$ 33,91 nos primeiros 10 anos.

Total:

102,77

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 771-1:2003

1.4.2005

1.4.2006

Especificações para elementos de alvenaria – Parte 1: Tijolos cerâmicos

EN 771-1:2003/A1:2005

EN 13163:2008

1.9.2009

1.9.2010

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufacturados em poliestireno expandido (EPS) - Especificação

EN 13162:2008

1.9.2009

1.9.2010

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufacturados de lã mineral (MW) - Especificação

EN 13707:2004+A2:2009

1.4.2010

1.10.2010

Membranas de impermeabilização flexíveis - Membranas betuminosas armadas para impermeabilização de coberturas - Definições e características

UNIDADE DE OBRA QAE010: COBERTURA PLANA NÃO ACESSÍVEL, VENTILADA, AUTO-PROTEGIDA, IMPERMEABILIZAÇÃO ATRAVÉS DE LÂMINAS ASFÁLTICAS.

CARACTERÍSTICAS TÉCNICAS

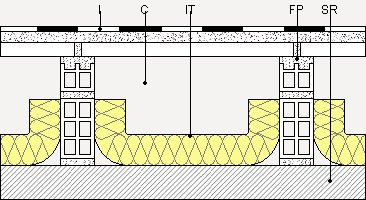

Formação de cobertura plana não acessível, ventilada, auto-protegida, tipo convencional, declividade de 1% a 15%, composta pelos seguintes elementos: FORMAÇÃO DE PENDENTES: base de painel cerâmico furado com ligação macho-fêmea de 80x25x3,5 cm com uma camada de regularização de argamassa de cimento M-5 de 3 cm de espessura e acabamento afagado, apoiada sobre muretes de tijolo cerâmico furado de 30x20x9 cm, assente com argamassa de cimento M-5, dispostos cada 80 cm e com 30 cm de altura média, rematados superiormente com mestras de argamassa de cimento M-5; ISOLAMENTO TÉRMICO: feltro isolante de lã de rocha vulcânica, revestido numa das suas faces com um complexo de papel kraft com polietileno que atua como barreira de vapor, de 80 mm de espessura, resistência térmica 1,9 m²K/W, condutibilidade térmica 0,042 W/(mK); IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por uma camada de betume modificado com elastômero SBS LBM(SBS)-50/G-FP (150R), com armadura de feltro de poliéster reforçado e estabilizado de 150 g/m², com autoproteção mineral colocada com primário asfáltico, tipo EA.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projeto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida a cobertura de qualquer ação mecânica não prevista no cálculo, até que se proceda à execução da sua capa de proteção, sem a colocação de nenhum elemento que possa perfurar a impermeabilização.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projeto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 01 02

Tijolos.

4,836

3,869

17 01 01

Betão (betões, argamassas e pré-fabricados).

0,912

0,608

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,221

0,368

17 01 03

Ladrilhos, telhas e materiais cerâmicos.

3,840

3,072

17 03 02

Misturas betuminosas não abrangidas em 17 03 01.

0,353

0,353

Resíduos gerados:

10,162

8,270

17 02 03

Plástico.

0,123

0,205

17 02 01

Madeira.

0,286

0,260

15 01 04

Embalagens de metal.

0,016

0,027

Embalagens:

0,425

0,492

Total resíduos:

10,587

8,762
