QAB022 |
m² |
Cobertura plana acessível, não ventilada, com pavimento flutuante, impermeabilização através de lâminas de PVC. |
R$ 195,88 |
||
|

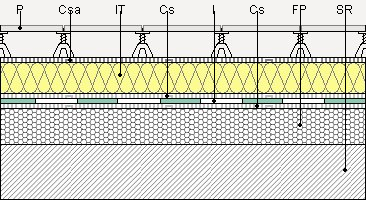

Cobertura plana acessível, não ventilada, com pavimento flutuante sobre suportes, tipo invertida, declividade de 1% a 5%, para tráfego de pedestres privado, composta de: formação de declividades: argila expandida de 350 kg/m³ de densidade, descarregada a seco e consolidada na superfície com calda de cimento, com espessura média de 10 cm; camada separadora sob impermeabilização: geotêxtil de fibras de poliéster (300 g/m²); impermeabilização monocamada não colada: lâmina impermeabilizante flexível, tipo PVC-P(fv), de 1,2 mm de espessura, com armadura de véu de fibra de vidro, fixada em sobreposição e bordos através de solda termoplástica; camada separadora sob isolamento: geotêxtil de fibras de poliéster (300 g/m²); isolamento térmico: painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 50 mm de espessura, resistência à compressão >= 300 kPa; camada separadora sob proteção: geotêxtil de fibras de poliéster (200 g/m²); camada de proteção: ladrilhos de cimento de 40x40 cm apoiados sobre suportes. |
|||||
|
Composto |
Un |
Composição |
Rend. |
p.s. |
Preço artigo |
|
mt04lpt010c |
Un |
Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm. |
4,000 |
0,29 |
1,16 |
|
mt01arl030 |
m³ |
Argila expandida, de 350 kg/m³ de densidade e granulometria compreendida entre 8 e 16 mm, fornecida em sacos. |
0,100 |
149,40 |
14,94 |
|
mt09lec020b |
m³ |
Calda de cimento 1/3 CEM II/B-L 32,5 N. |
0,010 |
232,28 |
2,32 |
|
mt16pea020b |
m² |
Painel rígido de poliestireno expandido, bordo lateral reto, de 20 mm de espessura, resistência térmica 0,55 m²K/W, condutibilidade térmica 0,036 W/(mK), para junta de dilatação. |
0,010 |
4,27 |
0,04 |
|
mt09mor010c |
m³ |
Argamassa de cimento CEM II/B-L 32,5 N tipo M-5, confeccionada em obra com 230 kg/m³ de cimento e uma proporção em volume 1/6. |
0,040 |
254,83 |
10,19 |
|
mt14gsa020d |
m² |
Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma massa superficial de 300 g/m² e uma abertura de cone ao ensaio de perfuração dinâmica segundo ISO 13433 inferior a 25 mm. |
1,050 |
4,63 |
4,86 |
|
mt15dan010bj |
m² |
Lâmina impermeabilizante flexível, tipo PVC-P(fv), de 1,2 mm de espessura, com armadura de véu de fibra de vidro. |
1,050 |
22,89 |
24,03 |
|
mt15dan020c |
m |
Perfil colaminado de chapa de aço e PVC-P, plano, para remate de impermeabilização com lâminas de PVC-P, nos extremos das lâminas e nos encontros com elementos verticais. |
0,400 |
8,06 |
3,22 |
|
mt14gsa020d |
m² |
Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma massa superficial de 300 g/m² e uma abertura de cone ao ensaio de perfuração dinâmica segundo ISO 13433 inferior a 25 mm. |
1,050 |
4,63 |
4,86 |
|
mt16pxa010j |
m² |
Painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 50 mm de espessura, resistência à compressão >= 300 kPa, resistência térmica 1,5 m²K/W, condutibilidade térmica 0,034 W/(mK), Euroclasse E de reacção ao fogo, com código de designação XPS-EN 13164-T1-CS(10/Y)300-DLT(2)5-CC(2/1,5/50)125-DS(TH)-WL(T)0,7-WD(V)3-FT2. |
1,050 |
37,99 |
39,89 |
|
mt14gsa020c |
m² |
Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma massa superficial de 200 g/m² e uma abertura de cone ao ensaio de perfuração dinâmica segundo ISO 13433 inferior a 25 mm. |
1,050 |
3,07 |
3,22 |
|
mt15acc010 |
Un |
Suporte regulável para mosaicos, 70/120 mm, em pavimentos flutuantes de coberturas. |
7,500 |
4,43 |
33,23 |
|
mt18bho010b |
m² |
Mosaico de cimento, acabamento em gravilha lavada, 40x40 cm. |
1,050 |
22,77 |
23,91 |
|
mo018 |
h |
Oficial de 1ª pedreiro. |
0,594 |
15,64 |
9,29 |
|
mo104 |
h |
Auxiliar de serviços gerais. |
0,489 |
9,19 |
4,49 |
|
mo027 |
h |
Oficial de 1ª aplicador de lâminas impermeabilizantes. |
0,210 |
15,64 |
3,28 |
|
mo062 |
h |
Ajudante de aplicador de lâminas impermeabilizantes. |
0,210 |
9,71 |
2,04 |
|
mo049 |
h |
Oficial de 1ª montador de isolamentos. |
0,058 |
15,64 |
0,91 |
|
mo092 |
h |
Ajudante de montador de isolamentos. |
0,058 |
9,71 |
0,56 |
|
% |
Meios auxiliares |
2,000 |
186,44 |
3,73 |
|
|
% |
Custos indiretos |
3,000 |
190,17 |
5,71 |
|
|
Custo de manutenção decenal: R$ 82,27 nos primeiros 10 anos. |
Total: |
195,88 |
|||
|
Referência e título da norma |
Aplicabilidade (1) |
Obrigatoriedade (2) |
Sistema (3) |
|
EN 771-1:2003 |
1.4.2005 |
1.4.2006 |
|
|
Especificações para elementos de alvenaria – Parte 1: Tijolos cerâmicos |
|||
|
EN 771-1:2003/A1:2005 |
|||
|
EN 13163:2008 |
1.9.2009 |
1.9.2010 |
|
|
Produtos de isolamento térmico para aplicação em edifícios - Produtos manufacturados em poliestireno expandido (EPS) - Especificação |
|||
|
EN 13252:2000 |
1.10.2001 |
1.10.2002 |
|
|
Geotêxteis e produtos relacionados - Características requeridas para uso em sistemas de drenagem |
|||
|
EN 13252:2000/A1:2005 |
1.6.2006 |
1.6.2007 |
|
|
EN 13164:2008 |
1.9.2009 |
1.9.2010 |
|
|
Produtos de isolamento térmico para aplicação em edifícios - Produtos manufacturados de espuma de poliestireno extrudido (XPS) - Especificação |
(1) Data de entrada em vigor da norma harmonizada e início do período de coexistência
(2) Data final do período de coexistência / entrada em vigor da marcação CE
(3) Sistema de avaliação da conformidade
Caderno de encargos
|
UNIDADE DE OBRA QAB022: COBERTURA PLANA ACESSÍVEL, NÃO VENTILADA, COM PAVIMENTO FLUTUANTE, IMPERMEABILIZAÇÃO ATRAVÉS DE LÂMINAS DE PVC. MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA. Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de declividades, isolamento térmico, impermeabilização e camadas separadoras). CARACTERÍSTICAS TÉCNICAS Formação de cobertura plana acessível, não ventilada, com pavimento flutuante sobre suportes, tipo invertida, declividade de 1% a 5%, para tráfego de pedestres privado, composta pelos seguintes elementos: FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de 10 cm de espessura média à base de argila expandida de 350 kg/m³ de densidade, descarregada a seco e consolidada na superfície com calda de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(mK); acabamento com camada de regularização de argamassa de cimento M-5 de 4 cm de espessura, talochada e limpa; CAMADA SEPARADORA SOB IMPERMEABILIZAÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma massa superficial de 300 g/m²; IMPERMEABILIZAÇÃO: tipo monocamada, não colada, formada por uma lâmina impermeabilizante flexível, tipo PVC-P(fv), de 1,2 mm de espessura, com armadura de véu de fibra de vidro, colocada solta sobre a camada separadora, fixada em sobreposição através de solda termoplástica, e nos bordos soldada a perfis colaminados de chapa e PVC-P; CAMADA SEPARADORA SOB ISOLAMENTO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma massa superficial de 300 g/m²; ISOLAMENTO TÉRMICO: painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 50 mm de espessura, resistência à compressão >= 300 kPa, resistência térmica 1,5 m²K/W, condutibilidade térmica 0,034 W/(mK); CAMADA SEPARADORA SOB PROTECÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma massa superficial de 200 g/m²; CAMADA DE PROTECÇÃO: pavimento flutuante de ladrilhos de cimento com acabamento em gravilha de 40x40 cm, apoiados sobre suportes reguláveis em altura de 70 a 120 mm. CRITÉRIO DE MEDIÇÃO DE PROJECTO Superfície medida em projecção horizontal, segundo documentação gráfica de Projeto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam. CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA DO SUPORTE. Será verificado que a superfície da base resistente é uniforme e plana, está limpa e não possui resíduos de obra. Será verificado que os paramentos verticais de moldes, platibanda e outros elementos construtivos se encontram terminados. AMBIENTAIS. Serão suspensos os trabalhos quando chova, neve ou a velocidade do vento seja superior a 50 km/h, devendo aplicar-se em condições térmicas ambientais que se encontrem dentro das margens prescritas nas correspondentes especificações de aplicações. PROCESSO DE EXECUÇÃO FASES DE EXECUÇÃO. Marcação dos pontos singulares. Marcação das declividades e traçado de rincões, larozes e juntas. Formação de declividades com guias de rincões, laroz e juntas com mestras de tijolo. Enchimento de juntas com poliestireno expandido. Descarga a seco da argila expandida até alcançar o nível das mestras, e consolidação com calda de cimento. Descarga, espalhamento e nivelamento da argamassa de regularização. Colocação da camada separadora sob impermeabilização. Limpeza e preparação da superfície na qual se aplicará a lâmina de PVC. Colocação de perfis de fixação aos bordos. Colocação da impermeabilização. Colocação da camada separadora sob isolamento. Revisão da superfície base na qual se realiza a fixação do isolamento de acordo com as exigências da técnica a utilizar. Corte, ajuste e colocação do isolamento. Colocação da camada separadora sob proteção. Marcação da disposição do pavimento. Colocação dos suportes e regulação da sua altura. Colocação dos ladrilhos com junta aberta. CONDIÇÕES DE FINALIZAÇÃO. Serão básicas as condições de estanquidade e de livre dilatação. CONSERVAÇÃO E MANUTENÇÃO. Será protegida a cobertura de qualquer ação mecânica não prevista no cálculo, até que se proceda à execução da sua capa de proteção, sem a colocação de nenhum elemento que possa perfurar a impermeabilização. CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projeto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam. |
Resíduos gerados
|
Código LER |
Resíduos gerados |
Peso (kg) |
Volume (l) |
|
17 01 02 |
Tijolos. |
3,224 |
2,579 |
|
01 04 09 |
Areias e argilas. |
0,525 |
0,328 |
|
17 01 01 |
Betão (betões, argamassas e pré-fabricados). |
1,158 |
0,772 |
|
17 02 03 |
Plástico. |
0,084 |
0,140 |
|
17 06 04 |
Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03. |
0,132 |
0,220 |
|
Resíduos gerados: |
5,123 |
4,039 |
|
|
17 02 03 |
Plástico. |
0,366 |
0,609 |
|
17 02 01 |
Madeira. |
0,104 |
0,095 |
|
Embalagens: |
0,470 |
0,704 |
|
|
Total resíduos: |
5,593 |
4,743 |
