QAB021

m²

Cobertura plana acessível, não ventilada, com pavimento flutuante, impermeabilização através de lâminas de poliolefinas.

R$ 201,20

Cobertura plana acessível, não ventilada, com pavimento flutuante sobre suportes, tipo convencional, declividade de 1% a 5%, para tráfego de pedestres privado, composta de: formação de declividades: argila expandida de 350 kg/m³ de densidade, descarregada a seco e consolidada na superfície com calda de cimento, com espessura média de 10 cm; isolamento térmico: painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 40 mm de espessura, resistência à compressão >= 300 kPa; impermeabilização monocamada colada: lâmina impermeabilizante flexível tipo EVAC, composta por uma folha dupla de poliolefina termoplástica com acetato de vinil etileno, com ambas as faces revestidas de fibras de poliéster não tecidas, de 0,8 mm de espessura e 600 g/m², totalmente colada com cimento cola melhorado C2 E; camada separadora sob proteção: geotêxtil de polipropileno-polietileno (180 g/m²); camada de proteção: ladrilhos de cimento de 40x40 cm apoiados sobre suportes.

Composto

Un

Composição

Rend.

p.s.

Preço artigo

mt04lpt010c

Un

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm.

4,000

0,29

1,16

mt01arl030

m³

Argila expandida, de 350 kg/m³ de densidade e granulometria compreendida entre 8 e 16 mm, fornecida em sacos.

0,100

149,40

14,94

mt09lec020b

m³

Calda de cimento 1/3 CEM II/B-L 32,5 N.

0,010

232,28

2,32

mt16pea020b

m²

Painel rígido de poliestireno expandido, bordo lateral reto, de 20 mm de espessura, resistência térmica 0,55 m²K/W, condutibilidade térmica 0,036 W/(mK), para junta de dilatação.

0,010

4,27

0,04

mt09mor010c

m³

Argamassa de cimento CEM II/B-L 32,5 N tipo M-5, confeccionada em obra com 230 kg/m³ de cimento e uma proporção em volume 1/6.

0,040

254,83

10,19

mt16pxa010i

m²

Painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 40 mm de espessura, resistência à compressão >= 300 kPa, resistência térmica 1,2 m²K/W, condutibilidade térmica 0,034 W/(mK), Euroclasse E de reacção ao fogo, com código de designação XPS-EN 13164-T1-CS(10/Y)300-DLT(2)5-CC(2/1,5/50)125-DS(TH)-WL(T)0,7-WD(V)5-FT2.

1,050

30,40

31,92

mt09mcr250a

kg

Cimento cola melhorado, C2 E, com tempo de colocação ampliado, para a fixação de geomembranas, composto por cimentos especiais, inertes seleccionados e resinas sintéticas.

4,000

1,55

6,20

mt15rev010f

m²

Lâmina impermeabilizante flexível tipo EVAC, composta por uma folha dupla de poliolefina termoplástica com acetato de vinil etileno, com ambas as faces revestidas de fibras de poliéster não tecidas, de 0,8 mm de espessura e 600 g/m².

1,100

36,98

40,68

mt09mcr250b

kg

Cimento cola melhorado, C2 E S1, com tempo de colocação ampliado e grande deformabilidade, para a fixação de sobreposições de geomembranas, composto por cimentos especiais, inertes seleccionados e resinas sintéticas.

0,300

6,63

1,99

mt14gsa010f

m²

Geotêxtil não tecido sintético, termosoldado, de polipropileno-polietileno, de 180 g/m².

1,050

5,54

5,82

mt15acc010

Un

Suporte regulável para mosaicos, 70/120 mm, em pavimentos flutuantes de coberturas.

7,500

4,43

33,23

mt18bho010b

m²

Mosaico de cimento, acabamento em gravilha lavada, 40x40 cm.

1,050

22,77

23,91

mo018

h

Oficial de 1ª pedreiro.

0,594

15,64

9,29

mo104

h

Auxiliar de serviços gerais.

0,489

9,19

4,49

mo027

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,152

15,64

2,38

mo062

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,152

9,71

1,48

mo049

h

Oficial de 1ª montador de isolamentos.

0,058

15,64

0,91

mo092

h

Ajudante de montador de isolamentos.

0,058

9,71

0,56

%

Meios auxiliares

2,000

191,51

3,83

%

Custos indiretos

3,000

195,34

5,86

Custo de manutenção decenal: R$ 84,50 nos primeiros 10 anos.

Total:

201,20

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 771-1:2003

1.4.2005

1.4.2006

Especificações para elementos de alvenaria – Parte 1: Tijolos cerâmicos

EN 771-1:2003/A1:2005

EN 13163:2008

1.9.2009

1.9.2010

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufacturados em poliestireno expandido (EPS) - Especificação

EN 13164:2008

1.9.2009

1.9.2010

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufacturados de espuma de poliestireno extrudido (XPS) - Especificação

EN 12004:2007

1.6.2008

1.6.2010

3

Colas para ladrilhos - Requisitos, avaliação da conformidade, classificação e designação

EN 13956:2005

1.7.2006

1.7.2007

Membranas de impermeabilização flexíveis - Membranas de plástico e de borracha para impermeabilização de coberturas - Definições e características

EN 13956:2005/AC:2006

1.1.2007

1.1.2007

UNIDADE DE OBRA QAB021: COBERTURA PLANA ACESSÍVEL, NÃO VENTILADA, COM PAVIMENTO FLUTUANTE, IMPERMEABILIZAÇÃO ATRAVÉS DE LÂMINAS DE POLIOLEFINAS.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Camada separadora: serão utilizados produtos não permeáveis à calda de argamassas e concretos. Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de declividades, barreira de vapor, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

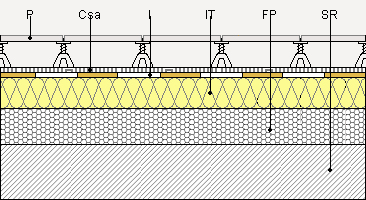

Formação de cobertura plana acessível, não ventilada, com pavimento flutuante sobre suportes, tipo convencional, declividade de 1% a 5%, para tráfego de pedestres privado, composta pelos seguintes elementos: FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de 10 cm de espessura média à base de argila expandida de 350 kg/m³ de densidade, descarregada a seco e consolidada na superfície com calda de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(mK); acabamento com camada de regularização de argamassa de cimento M-5 de 4 cm de espessura, talochada e limpa; ISOLAMENTO TÉRMICO: painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 40 mm de espessura, resistência à compressão >= 300 kPa, resistência térmica 1,2 m²K/W, condutibilidade térmica 0,034 W/(mK); IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por uma lâmina impermeabilizante flexível tipo EVAC, composta por uma folha dupla de poliolefina termoplástica com acetato de vinil etileno, com ambas as faces revestidas de fibras de poliéster não tecidas, de 0,8 mm de espessura e 600 g/m², fixa ao suporte em toda a sua superfície através de cimento cola melhorado C2 E, e sobreposições fixas com cimento cola melhorado C2 E S1; CAMADA SEPARADORA SOB PROTECÇÃO: geotêxtil não tecido sintético, termosoldado, de polipropileno-polietileno, de 180 g/m²; CAMADA DE PROTECÇÃO: pavimento flutuante de ladrilhos de cimento com acabamento em gravilha de 40x40 cm, apoiados sobre suportes reguláveis em altura de 70 a 120 mm.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projeto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida a cobertura de qualquer ação mecânica não prevista no cálculo, até que se proceda à execução da sua capa de proteção, sem a colocação de nenhum elemento que possa perfurar a impermeabilização.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projeto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

Código LER

Resíduos gerados

Peso (kg)

Volume (l)

17 01 02

Tijolos.

3,224

2,579

01 04 09

Areias e argilas.

0,525

0,328

17 01 01

Betão (betões, argamassas e pré-fabricados).

1,287

0,858

17 06 04

Materiais de isolamento não abrangidos em 17 06 01 e 17 06 03.

0,128

0,213

17 02 03

Plástico.

0,052

0,087

Resíduos gerados:

5,216

4,065

15 01 01

Embalagens de papel e cartão.

0,060

0,080

17 02 03

Plástico.

0,347

0,578

17 02 01

Madeira.

0,121

0,110

Embalagens:

0,528

0,768

Total resíduos:

5,744

4,833
